Параметр
|
Показатель
|
||||
Диаметр номинальный на входе DN=Ду, мм
|
200
|
||||
Давление номинальное на входе PN,
МПа (кгс/см²) |
1,6 (16)
|
||||
Диаметр номинальный на выходе DN1, мм
|
300
|
||||
Давление номинальное выходного фланца PN1, МПа (кгс/см²)
|
0,6 (6)
|
||||
Площадь сечения седла Fc, мм²
|
15828
|
||||
Ход штока при максимальном подъеме золотника над седлом h, мм
|
25 |
||||
Коэффициент расхода α, не менее:
для газообразных сред для жидких сред |
0,5 0,3 |
||||
Диапазон давлений настройки пружины Рн,
кгс/см² (номер пружины) |
0,5-1 (72)
1-2 (73) 2-3 (74) 3-5 (75) 5-7 (76) 7-9 (77) 9-12 (78) 12-16 (79) |
||||
Давление начала открытия Рно, МПа (кгс/см²)
|
1,05 Рн
|
||||
Давление полного открытия Рпо, МПа (кгс/см²)
|
Рн+0,05 (0,5) для Рн≤0,3 МПа
1,15Рн для Рн>0,3 МПа |
||||
Давление закрытия Рз
|
≥0,8 Рн
|
||||
Допустимая протечка в затворе, см³/мин
|
20
|
||||
Рабочая среда
|
Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год
|
||||
Температура рабочей среды Т, °С
|
-40...+425
|
||||
Температура окружающей среды, °С
|
-40...+40
|
||||
Климатическое исполнение
|
У1 по ГОСТ 15150
|
||||
Присоединительные размеры и размеры уплотнительных поверхностей фланцев
по ГОСТ12815 |
входного - исп. 1 ряд 2 на условное давление PN 1,6 МПа,
выходного - исп. 1 ряд 2 на условное давление PN 0,6 МПа |
||||
Масса, кг
|
180
|
Габаритные и присоединительные размеры (мм)
DN=Ду, мм
|
D
|
D1
|
D2
|
DN1
|
D3
|
D4
|
D5
|
L
|
L1
|
H
|
dc
|
n
|
d
|
n1
|
d1
|

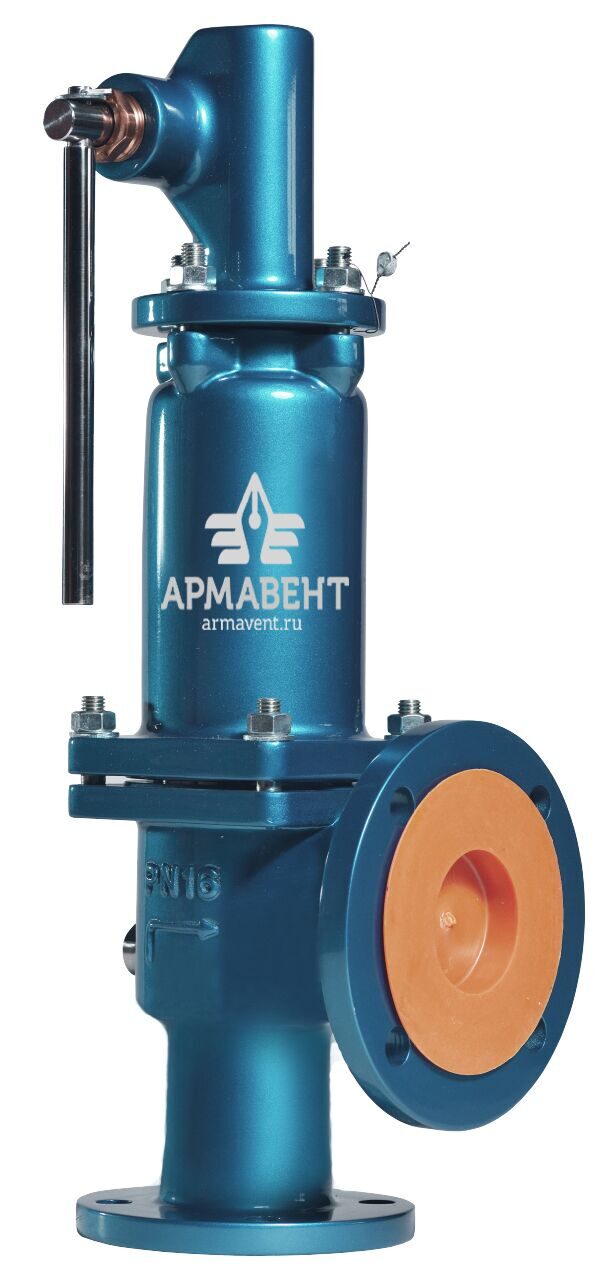

17с17нж Ду200 (СППК4Р 200-16)
|
335
|
295
|
268
|
300
|
435
|
395
|
365
|
280
|
320
|
1060
|
142
|
8
|
22
|
12
|
22
|
Материал основных деталей
Корпус, крышка, колпак | Сталь 25Л ГОСТ977 |
Золотник, седло | Сталь 20Х13 ГОСТ5632 |
Наплавка уплотнений затвора | - |
Шток, перегородка | Сталь 20Х13 ГОСТ5632 |
Пружина | Сталь 50ХФА ГОСТ14959 |
Гарантии
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.
Срок консервации - 3 года.
Срок службы - не менее 15 лет.
Наработка на отказ - 180 циклов.
