УП - узлы прохода вентиляционных шахт

Узел прохода вентиляционных шахт Узлы прохода вентиляционных шахт УП относятся к вспомогательным завершающим элементам вентиляционных систем. Монтируются на кровле зданий для притока или вывода воздушных и паровых масс. Изготавливаются круглым сечением в виде отрезка трубы с опорным кольцом, которое предназначено для крепления узла к кровле. Опорное кольцо устанавливается под углом, сопоставимым с углом наклона крыши. В своей конструкции могут иметь регулирующий клапан с ручным или электроприводным управлением, а также кольцо для сбора конденсатной жидкости. Торцы узлов прохода имеют фланцевое присоединение.

Различают шесть основных модификаций :
  • УП1 - УП1-10 без клапана, без кольца для сбора конденсата
  • УП2 - УП2-10 с клапаном с ручным управлением, без кольца для сбора конденсата
  • УП2-11 - УП2-21 с клапаном с ручным управлением, с кольцом для сбора конденсата
  • УП3 - УП3-10 с клапаном с площадкой под электропривод, без кольца для сбора конденсата
  • УП3-11 - УП3-21 с клапаном с площадкой под электропривод, с кольцом для сбора конденсата
Исполнение выбирается проектировщиком в зависимости от конкретных условий (температура, влажность и др.).

В нашей компании вы можете купить узлы прохода вентиляционных шахт УП по лучшей цене.

По специальному заказу возможно изготовление узлов прохода с другими типоразмерами, отличными от приведенных ниже.

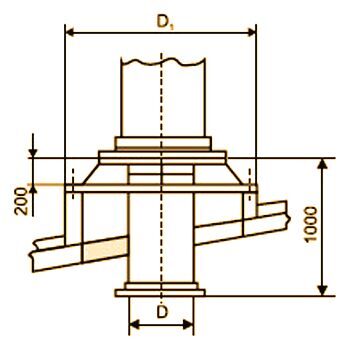

Узлы прохода УП1 без клапана и без кольца для сбора конденсата

УП1 чертеж

Модель
D, мм
D1, мм
Масса, кг
УП1
200
540
17,6
УП1-01
250
540
18,6
УП1-02
315
540
29,9
УП1-03
400
840
26,0
УП1-04
450
840
30,0
УП1-05
500
840
36,0
УП1-06
630
1140
41,0
УП1-07
710
1140
48,0
УП1-08
800
1140
53,0
УП1-09
1000
1340
65,2
УП1-10
1250
1590
77,0


Узлы прохода УП2 с клапаном и ручным управлением

Без кольца для сбора конденсата
С кольцом для сбора конденсата
D1, мм
Модель
D, мм
Масса, кг
Модель
D, мм
Масса, кг
УП 2
200
19,1
УП 2-11
200
20,1
540
УП 2-01
250
20,3
УП 2-12
250
21,5
УП 2-02
315
21,8
УП 2-13
315
23,2
УП 2-03
400
28,2
УП 2-14
400
29,8
840
УП 2-04
450
32,7
УП 2-15
450
34,4
УП 2-05
500
39,0
УП 2-16
500
40,8
УП 2-06
630
45,0
УП 2-17
630
46,5
1140
УП 2-07
710
52,0
УП 2-18
710
54,2
УП 2-08
800
58,0
УП 2-19
800
60,4
УП 2-09
1000
73,2
УП 2-20
1000
77,0
1340
УП 2-10
1250
86,0
УП 2-21
1250
90,0
1590

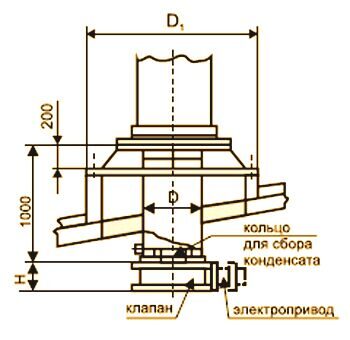

Узлы прохода УП3 с клапаном и площадкой под электропривод
УП3
Без кольца  для сбора конденсата С кольцом  для сбора конденсата
Н, мм
D1, мм
Площадь клапана, м2
Модель
D, мм
Масса, кг
Модель
D, мм
Масса, кг
УП 3
200
21,6
УП 3-11
200
22,6
50
540
0,031
УП 3-01
250
22,8
УП 3-12
250
24,0
50
0,049
УП 3-02
315
24,4
УП 3-13
315
25,8
50
0,78
УП 3-03
400
30,8
УП 3-14
400
32,4
50
840
0,12
УП 3-04
450
35,2
УП 3-15
450
37,0
50
0,16
УП 3-05
500
41,5
УП 3-16
500
43,3
50
0,19
УП 3-06
630
47,5
УП 3-17
630
50,0
50
1140
0,31
УП 3-07
710
55,0
УП 3-18
710
57,4
50
0,39
УП 3-08
800
63,0
УП 3-19
800
66,0
50
0,5
УП 3-09
1000
80,2
УП 3-20
1000
84,0
64
1340
0,79
УП 3-10
1250
92,0
УП 3-21
1250
97,0
72
1590
1,23
