Клапан обратный двухстворчатый

Клапан обратный двухстворчатый

Клапаны обратные двухстворчатые (аналоги 19ч21бр)

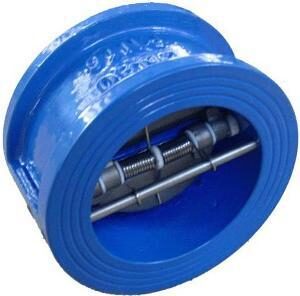

Клапан обратный двухстворчатый_1Клапан обратный двухстворчатый_2Двухстворчатые обратные клапаны (аналоги клапанов 19ч21бр) межфланцевого присоединения, чугунные, предназначены для установки на трубопроводах с целью предотвращения движения потока рабочей среды в обратном направлении и для предохранения от гидравлических ударов. Клапаны обратные двухстворчатые изготавливаются условными диаметрами Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700 условным давлением Ру16 кгс/см2 (1,6 МПа),  применяются на трубопроводах, проводящих жидкие среды рабочей температурой  до +110 °С. Принцип действия клапана заключается в следующем: при изменении потока рабочей среды на обратное клапан закрывается, тем самым прекращая обратное движение среды. В качестве запорного элемента в данных клапанах применяются  две нержавеющие подпружиненные створки. Клапан устанавливается в горизонтальном и вертикальном положении при восходящем потоке, и в вертикальном при нисходящем потоке для Ду < 150. При монтаже в вертикальном положении, направление открытия створок должно соответствовать направлению движения жидкости. Монтируется клапан на трубопроводе путем зажатия между двух фланцев (ГОСТ 12815-80, Ру10/Ру16) соответствующих диаметров. Поставляются с паспортами и сертификатами.

Габаритные размеры и цены

Диаметр DN, мм

L, мм

Ø A, мм

Ø D, мм

Масса, кг

Клапан обратный двухстворчатый ду50

43

65

107

1.5

Клапан обратный двухстворчатый ду65

46

80

127

2.4

Клапан обратный двухстворчатый ду80

64

94

142

3.6

Клапан обратный двухстворчатый ду100

64

117

162

5.7

Клапан обратный двухстворчатый ду125

70

145

192

7.3

Клапан обратный двухстворчатый ду150

76

170

218

9.0

Клапан обратный двухстворчатый ду200

89

224

273

17

Клапан обратный двухстворчатый ду250

114

265

328

26

Клапан обратный двухстворчатый ду300

114

310

378

42

Клапан обратный двухстворчатый ду400

127

360

438

55

Клапан обратный двухстворчатый ду500

140

410

489

75

Клапан обратный двухстворчатый ду600

152

505

594

111

Клапан обратный двухстворчатый ду700

178

624

690

172



Клапан обратный двухстворчатый (аналог 19ч21бр)

Материалы основных деталей

1

 Корпус

 Чугун EN-GJL-250

2

  Створка

 Нержавеющая сталь

3

 Уплотнение

 EPDM

4

 Пружина

 Нержавеющая сталь

5

 Шток

Нержавеющая сталь

6

 Прокладка

PTPE



Заказать клапаны обратные двухстворчатые (аналоги 19ч21бр)
