Шаровые краны 11с67п стальные, фланцевого присоединения или под приварку, c разборным корпусом предназначены для полного перекрытия технической воды, пара, нефтепродуктов, слабоагрессивных сред или природного и сжиженного газа в трубопроводах. Температура рабочей среды от -30°С до 250°С, рабочее давление Ру16 или Ру25 атмосфер. 11с67п выпускаются диаметрами условными : Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300 и могут комплектоваться редуктором. Корпус кранов изготавливается из стали 20 или из хладостойкой стали 09Г2С, шар - нержавеющий. Краны соответствуют самым высоким мировым стандартам и рекомендованы к применению в системах тепловодоснабжения, в нефте- и газопроводах, в сфере жилищно-коммунального хозяйства, в промышленных и строительных комплексах. Особенностью данного крана является разборный корпус. Это позволяет, в случае необходимости, осуществлять замену составных деталей крана без его демонтажа из трубопровода. Монтаж крана производится только в закрытом положении. Кран следует устанавливать на трубопроводах в местах, доступных для осмотра и обслуживания. Открытие шаровых кранов 11с67п производится поворотом ручки-рычага против часовой стрелки до упора, закрытие - по часовой стрелке. Положение ручки параллельно проходному каналу шара соответствует полному открытию крана. Существуют ограничители хода как для полного открытия, так и для полного закрытия. Использовать краны в качестве регулирующего или дроссельного устройства не допускается.

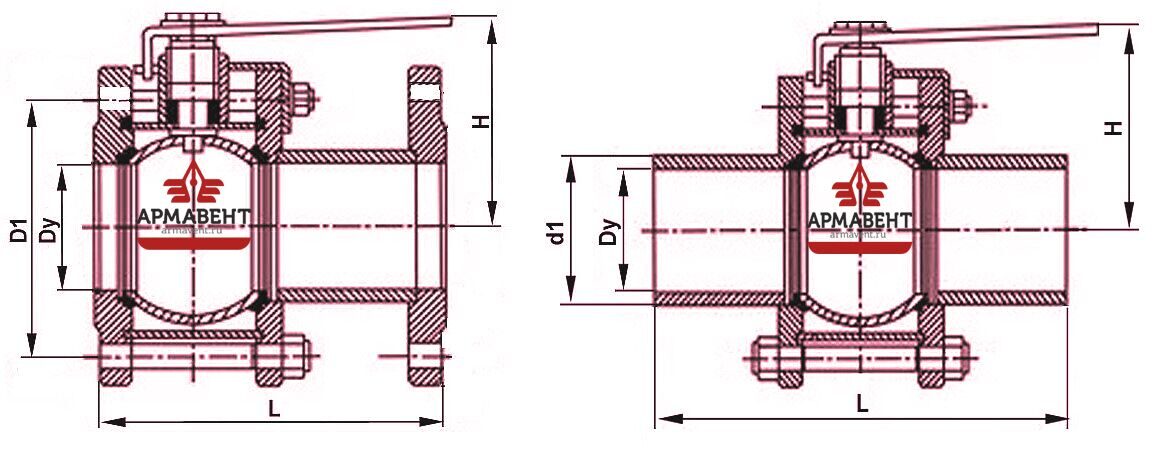

Рис. 1 (11с67п фланцевый ) Рис. 2 (11с67п под приварку) Чертеж фланца
Диаметр крана |
Давление |
Рис. № |
Тип присоединения к трубопроводу: Ф - фланцевый, П - под приварку |
|||||||
Размер, мм |
||||||||||
L |
Масса, кг |
D |
D1 |
D2 |
d |
d1 |
||||
11с67п Ду15 |
1,6 |
1 |
Ф. |
108 |
2,1 |
95 |
65 |
47 |
14 |
- |
2,5 |
130 |
2,2 |
||||||||
1,6 2,5 |
2 |
П. |
130 |
2,0 |
- |
21•3 |
||||
11с67п Ду20 |
1,6 |
1 |
Ф. |
117 |
2,8 |
105 |
75 |
58 |
14 |
- |
2,5 |
150 |
2,9 |
||||||||
1,6 2,5 |
2 |
П. |
150 |
2,2 |
- |
26•3 |
||||
11с67п Ду25 |
1,6 |
1 |
Ф. |
127 |
4,0 |
115 |
85 |
68 |
14 |
- |
2,5 |
160 |
4,2 |
||||||||
1,6 2,5 |
2 |
П. |
160 |
3,0 |
- |
33•4 |
||||
11с67п Ду32 |
1,6 |
1 |
Ф. |
140 |
5,5 |
135 |
100 |
78 |
18 |
- |
2,5 |
180 |
6,1 |
||||||||
1,6 2,5 |
2 |
П. |
180 |
4,6 |
- |
42•5 |
||||
11с67п Ду40 |
1,6 |
1 |
Ф. |
165 |
7,5 |
145 |
110 |
88 |
18 |
- |
2,5 |
200 |
8,3 |
||||||||
1,6 2,5 |
2 |
П. |
200 |
6,3 |
- |
50•5 |
||||
11с67п Ду50 |
1,6 |
1 |
Ф. |
180 |
10 |
160 |
125 |
102 |
18 |
- |
2,5 |
250 |
11,7 |
||||||||
1,6 2,5 |
2 |
П. |
230 |
8,5 |
- |
60•5 |
||||
11с67п Ду65/50 |
1,6 |
1 |
Ф. |
200 |
12 |
180 |
145 |
122 |
18 |
- |
2,5 |
270 |
13,8 |
||||||||
1,6 2,5 |
2 |
П. |
290 |
11 |
- |
76•5 |
||||
11с67п Ду80 |
1,6 |
1 |
Ф. |
210 |
15 |
195 |
160 |
133 |
18 |
- |
2,5 |
280 |
17,5 |
||||||||
1,6 2,5 |
2 |
П. |
310 |
13,4 |
- |
89•6 |
||||
11с67п Ду100/80 |
1,6 |
1 |
Ф. |
230 |
19 |
215 |
180 |
158 |
18 |
- |
2,5 |
300 |
20 |
230 |
190 |
158 |
22 |
||||
1,6 2,5 |
2 |
П. |
350 |
15,7 |
- |
108•6 |
||||
11с67п Ду100 |
1,6 |
1 |
Ф. |
230 |
23 |
215 |
180 |
158 |
18 |
- |
2,5 |
300 |
25 |
230 |
190 |
158 |
22 |
||||
1,6 2,5 |
2 |
П. |
350 |
19 |
- |
114•7 |
||||
11с67п Ду125/100 |
1,6 |
1 |
Ф. |
255 |
30 |
245 |
210 |
184 |
18 |
- |
2,5 |
325 |
34 |
270 |
220 |
184 |
26 |
||||
1,6 2,5 |
2 |
П. |
400 |
24 |
- |
140•7 |
||||
11с67п Ду150/100 |
1,6 |
1 |
Ф. |
280 |
37 |
280 |
240 |
212 |
22 |
- |
2,5 |
350 |
45 |
300 |
250 |
212 |
26 |
||||
1,6 2,5 |
2 |
П. |
480 |
32 |
- |
168•8 |
||||
11с67п Ду150 |
1,6 |
1 |
Ф. |
280 |
47 |
280 |
240 |
212 |
22 |
- |
2,5 |
350 |
53 |
300 |
250 |
212 |
26 |
||||
1,6 2,5 |
2 |
П. |
480 |
44 |
- |
168•8 |
||||
11с67п Ду200/150 |
1,6 |
1 |
Ф. |
330 |
57 |
335 |
295 |
268 |
22 |
- |
2,5 |
400 |
68 |
360 |
310 |
278 |
26 |
||||
1,6 2,5 |
2 |
П. |
600 |
56 |
- |
219•8 |
||||
11с67п Ду200 |
1,6 |
1 |
Ф. |
330 |
78 |
335 |
295 |
268 |
22 |
- |
2,5 |
400 |
84 |
360 |
310 |
278 |
26 |
||||
1,6 2,5 |
2 |
П. |
600 |
76 |
- |
219•8 |
||||
11с67п Ду250/200 |
1,6 |
1 |
Ф. |
450 |
98 |
405 |
355 |
320 |
26 |
- |
2,5 |
450 |
110 |
425 |
370 |
335 |
30 |
||||
1,6 2,5 |
2 |
П. |
730 |
106 |
- |
273•10 |
||||
11с67п Ду250 |
1,6 |
1 |
Ф. |
450 |
140 |
405 |
355 |
320 |
26 |
- |
2,5 |
450 |
155 |
425 |
370 |
335 |
30 |
||||
1,6 2,5 |
2 |
П. |
730 |
140 |
- |
273•10 |
||||
11с67п Ду300/250 |
1,6 |
1 |
Ф. |
500 |
150 |
460 |
410 |
370 |
26 |
- |
2,5 |
500 |
165 |
485 |
430 |
390 |
30 |
||||
1,6 2,5 |
2 |
П. |
850 |
160 |
- |
324•12 |
