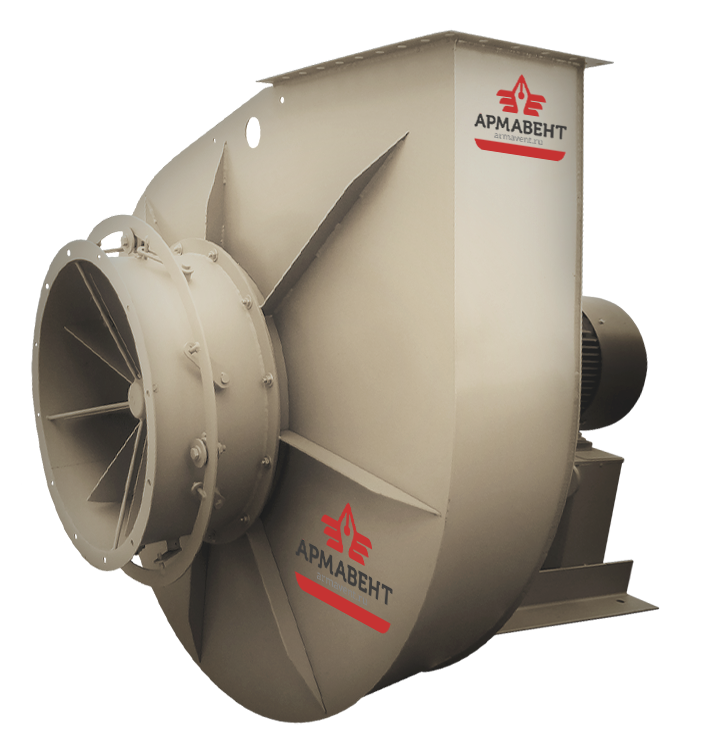

Вентилятор ВДН-9

Основные параметры :

• Тягодутьевая машина одностороннего всасывания
• №9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
• Количество лопаток рабочего колеса - 16 (загнутых назад)
• Укомплектован осевым направляющим аппаратом
• Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных

• Общего назначения из углеродистой стали (вентилятор ВДН-9)
• Коррозионностойкие из нержавеющей стали (вентилятор ВДН-9К1 или ВДН-9НЖ)
• Взрывозащищенные (вентилятор ВДН-9В) - только машины конструктивным исполнением 1

• общепромышленное исполнение (без элементов взрывозащиты)
• температурный режим перемещаемых сред не превышает +80°С
• корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
• климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)

• изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами

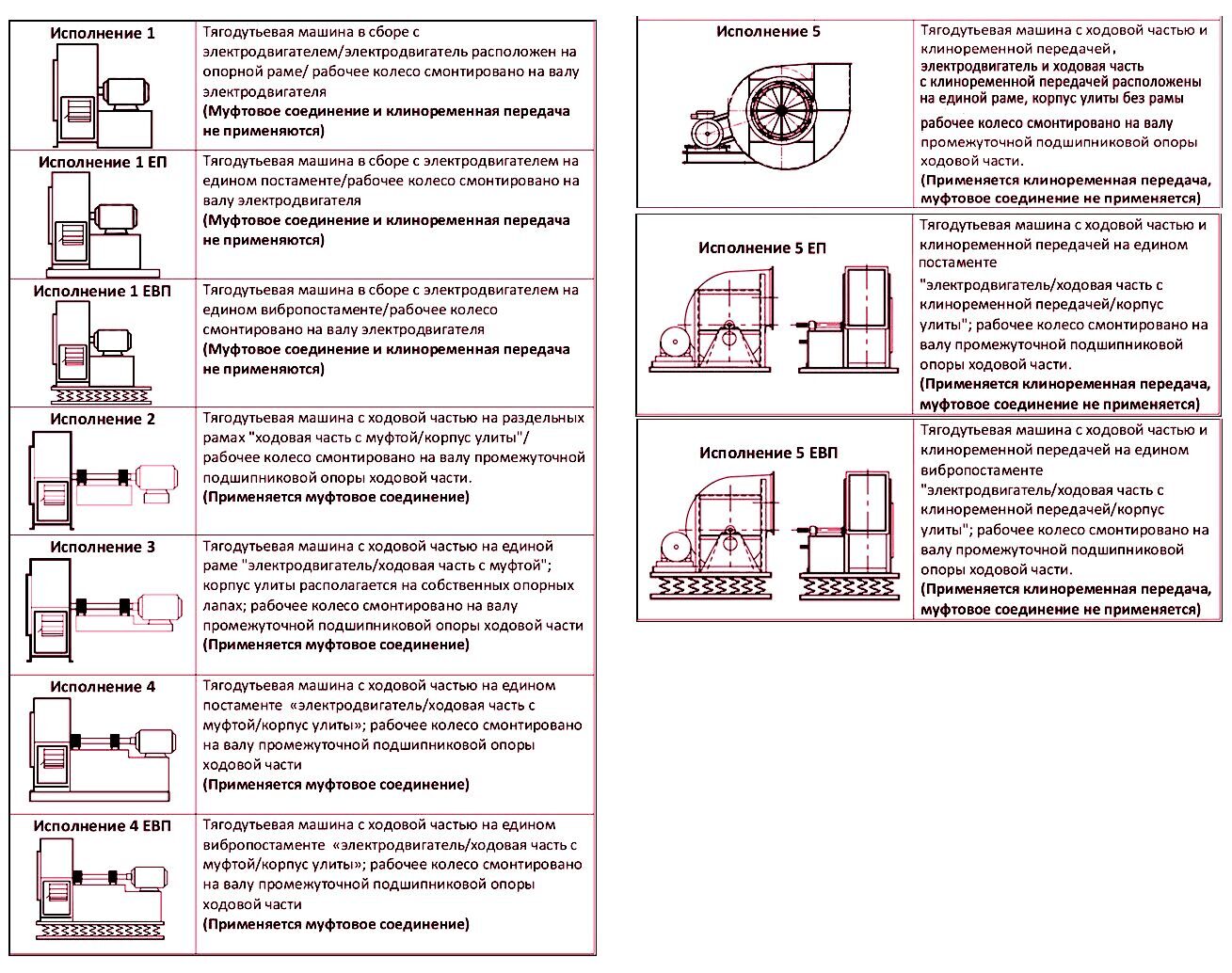

Вентиляторы ВДН-9 выпускаются следующими конструктивными исполнениями

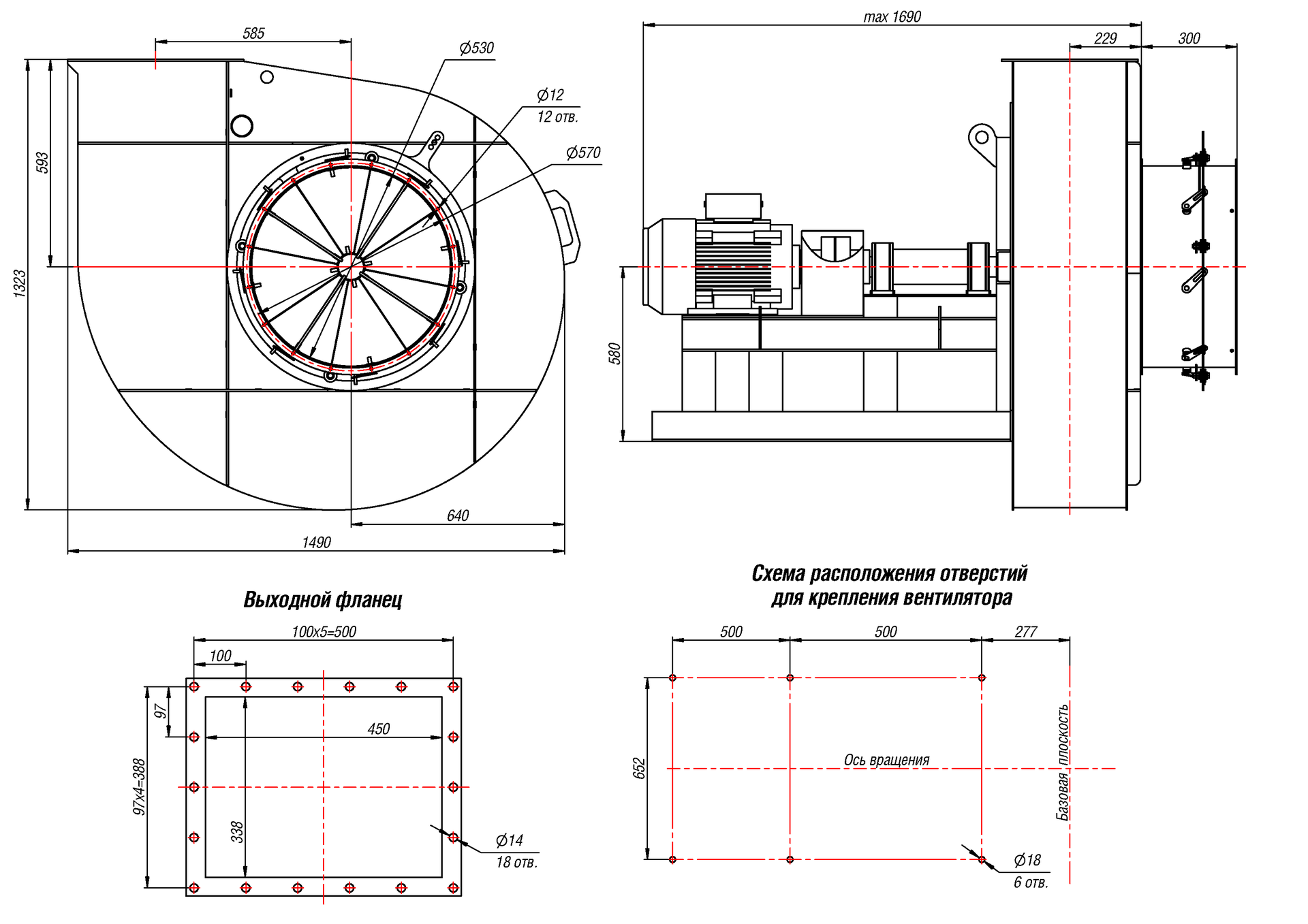

Общие габаритные размеры исполнение 1 (мм)

Общие габаритные размеры исполнение 3 (мм)

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "двигателя")

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1323	730	1490	640	1705	684	1370	593	1490	640	1323	593

ПР135°/Л135°				ПР180°/Л180°				ПР270°/Л270°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1370	593	1705	1020	1323	593	1490	850	1490	850	1323	730

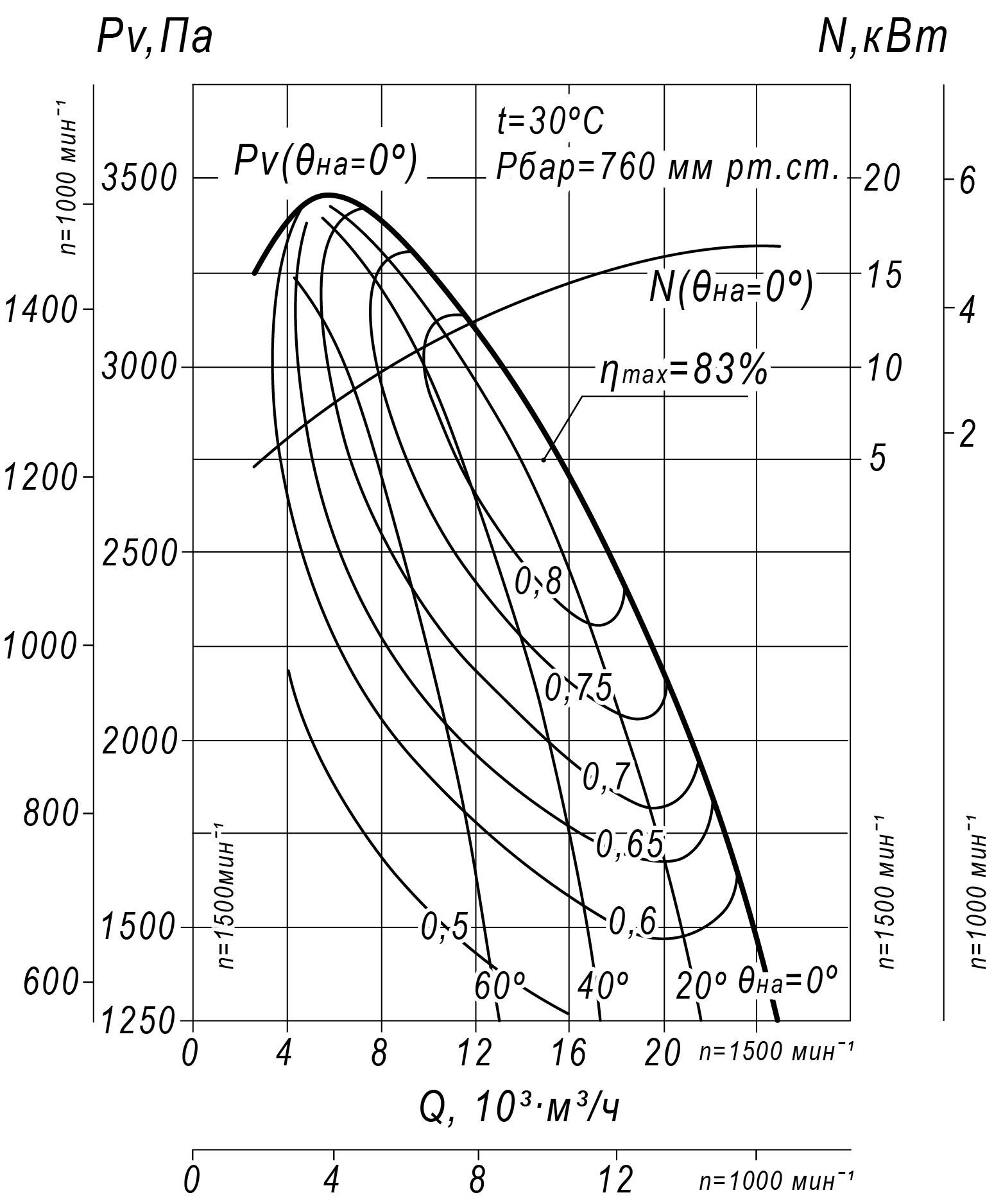

Аэродинамические характеристики вентиляторов ВДН-9


Акустические характеристики

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
	125	250	500	1000	2000	4000	8000
1000	85	88	86	83	80	73	66	87
1500	90	93	97	94	90	84	79	98

Для правильного подбора дутьевых вентиляторов рекомендуем заполнить опросный лист

Купить вентиляторы

<< к общему описанию

Рекомендации по монтажу и пуску вентиляторов ВДН-9

Монтаж
Монтаж вентиляторов ВДН-9 должен производиться согласно СП 73.13330 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий» и требованиям паспорта (руководства по эксплуатации).

Перед монтажом необходимо произвести внешний осмотр.
При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод дымососов в эксплуатацию без согласования с заводом-изготовителем запрещается.
В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

При монтаже необходимо:

• осмотреть вентилятор, воздуховоды (при их наличии)
• убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса
• проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя
• проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель
• проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить
• заземлить двигатель и вентилятор
• проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов

Монтаж вентилятора должен производиться на горизонтальную поверхность на раму, обращённую вниз. Не допускается подвешивать и монтировать вентилятор за раму, основание которой обращено вверх. Не допускается монтаж на наклонную поверхность.

Пуск
Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле (при наличии) номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.

При пуске дымососа и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.

Закрыть дросселирующее устройство (направляющий аппарат, заслонку, клапан и т.п.)


Запрещается производить пуск вентилятора, не подключенного к воздушной сети или с открытым дросселирующим устройством в случае, если значения силы тока превышают номинальное значение электродвигателя.

Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя (до 10 сек.) проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя (меняются местами два соседних кабеля подключения).

Включить двигатель, после достижения номинальной частоты вращения постепенно открывать дросселирующее устройство до достижения расчетных параметров вентилятора.
Измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильдике (заводской табличке) электродвигателя или в его паспорте.

В случае запуска электродвигателя совместно с частотным преобразователем рекомендуется постепенно повышать частоту вращения электродвигателя, контролируя значения рабочих токов.


Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя. Случаи выхода из строя электродвигателя при работе с потребляемым током Iп выше номинального Inom значения не являются гарантийными.

Проверить работу вентилятора в течение часа для выявления возможных посторонних звуков или иных проблем в работе вентилятора, после чего произвести контроль температуры корпуса и промежуточной подшипниковой опоры (при наличии).


Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.
