Затворы ЗПХ химические, имеющие стальной или нержавеющий корпус с агрессивностойким футерованным полимерным покрытием проточной части применяются в качестве запорного устройства для перекрытия потоков агрессивных химических сред, нефтепродуктов, газа и других сред рабочей температурой от -50° до +200° С, имеющих твердые включения размером до 2 мм и объемную концентрацию, не превышающую 0,5%. Химические затворы нашли свое широкое применение в пищевой, химической, фармацевтической и нефтеперерабатывающей промышленности, в энергетической сфере и металлургии. В зависимости от условий эксплуатации и технических задач, затворы могут оснащаться ручными приводами (ручка-рычаг или редуктор), пневмоприводами одностороннего и двустороннего действия, однофазными или трехфазными электроприводами (230/400 В). Химические затворы ЗПХ выпускается диаметрами условными Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду500, Ду600, Ду700, Ду800 и Ду1000 мм. Номинальное давление - Ру10 или Ру16 атмосфер (1,0 или 1,6 МПа), герметичность затвора по классу "А". Присоединение к трубопроводу - межфланцевое по ГОСТ 12815-80.
Затвор дисковый химический имеет проточную часть, покрытую агрессивностойким полимером, марка которого подбирается в зависимости от характеристик рабочей среды.

Конструктивные особенности химических затворов

Химически стойкое полимерное покрытие проточной части.
Корпус выполнен из углеродистой или нержавеющей стали.
Диск изготовлен из нержавеющая стали или из углеродистой стали с покрытием.
Покрытие манжеты и диска - фторопласт Ф-4МБ (FEP), Ф-4 (PTFE).
Толщина футерованного покрытия от 3 до 5 мм, в зависимости от диаметра затвора.
Двойное уплотнение штока.
Установка на трубопроводе в любом положении.
Низкое гидравлическое сопротивление.

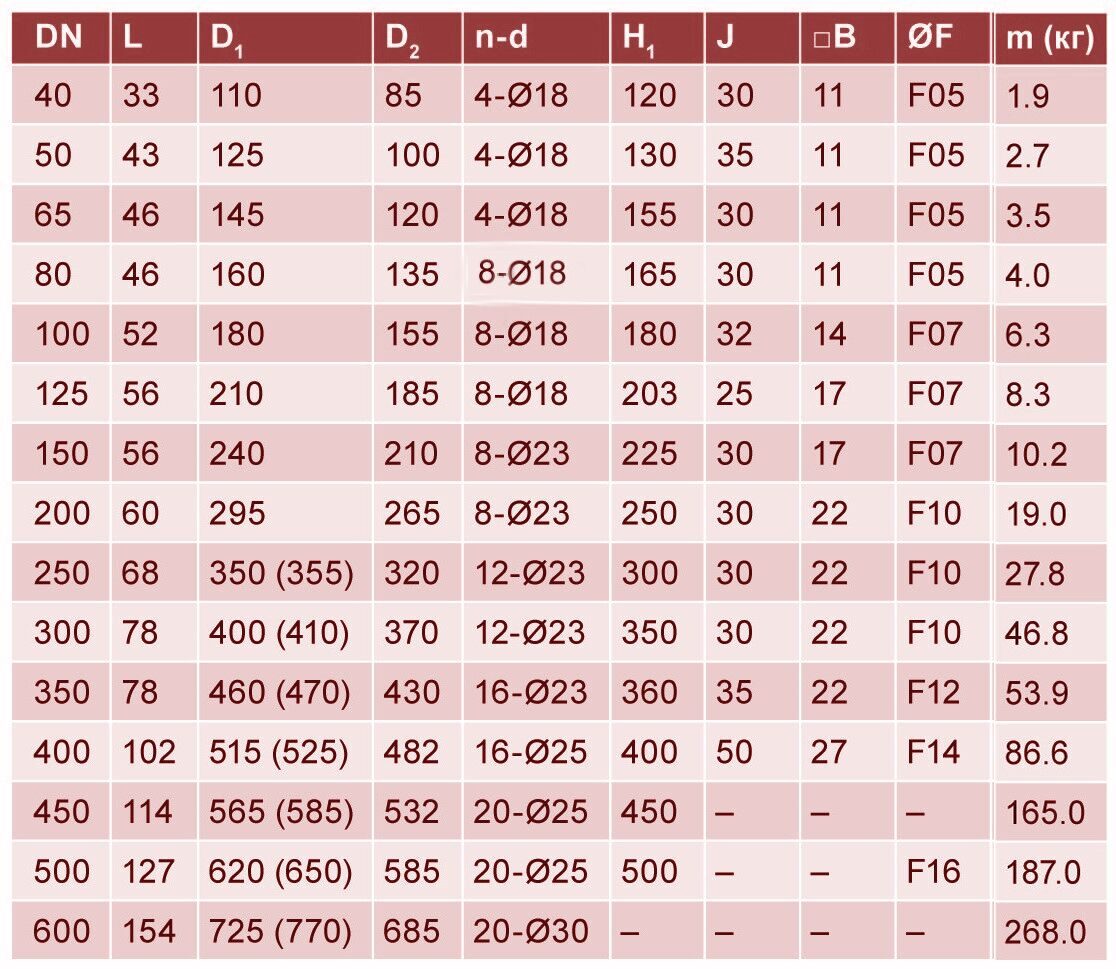

Габаритные размеры

DN=Ду	L	D1	D2	n-d	H1	Масса (кг)	DN=Ду	L	D1	D2	n-d	H1	Масса (кг)
40	33	110	85	4-Ø18	120	3	250	68	350	320	12-Ø23	315	44
50	43	125	100	4-Ø18	130	3,3	300	78	400	368	12-Ø23	348	68
65	46	145	120	4-Ø18	155	3,5	350	78	460	428	16-Ø23	415	89
80	46	160	135	4-Ø18	165	4,5	400	102	515	482	16-Ø25	460	120
100	52	180	155	8-Ø18	180	9,5	450	114	565	532	20-Ø25	500	165
125	56	210	185	8-Ø18	203	13	500	127	620	585	20-Ø25	530	195
150	56	240	210	8-Ø23	225	16	600	154	725	685	20-Ø30	610	268
200	60	295	265	8-Ø23	275	35	Ду700-Ду1000 по запросу

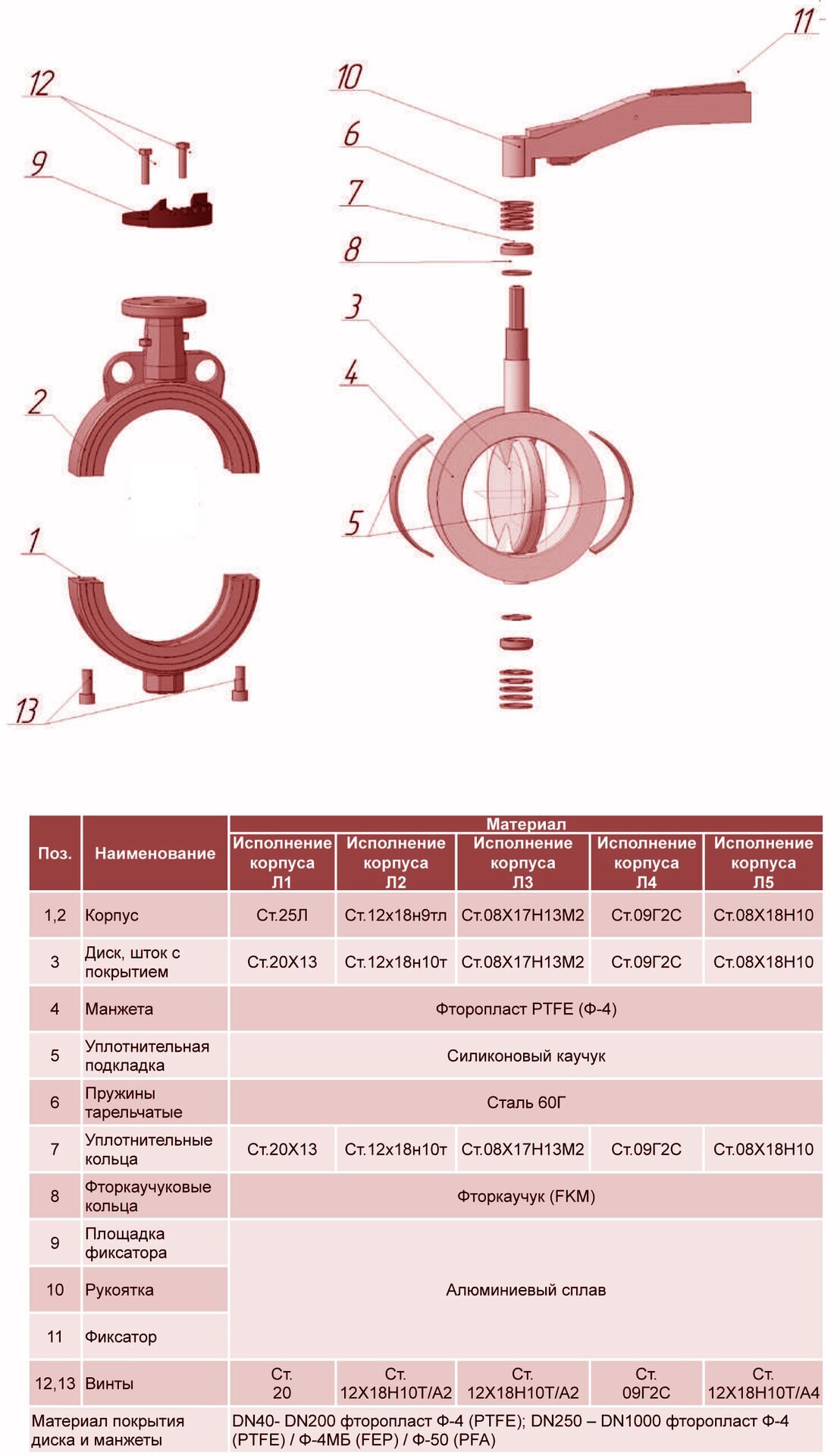

Структура затвора и возможные варианты материалов деталей

№	Наименование детали
1, 2	Корпус
3	Диск и шток с покрытием
4	Манжета (варианты)
5	Уплотнительная подкладка
6	Пружины тарельчатые
7	Уплотнительные кольца
8	Площадка фиксатора
9	Рукоятка
10	Фиксатор
11	Втулка фиксатора
12	Винт
13	Винт

Характеристики потока, проходящего через затвор

DN, мм	Kvs (м³/ч) Угол открытия º			Максимальный крутящий момент (Nm)
DN, мм	30°	60°	90°	Максимальный крутящий момент (Nm)
50	12	50	135	40
65	16	70	190	40
80	20	118	250	70
100	32	210	780	95
125	60	380	1250	130
150	105	370	2200	170
200	297	695	2700	230
250	430	1250	5400	350
300	557	1560	9400	480

Значения Кvs и крутящие моменты (Nm) для Ду350-Ду1000 мм предоставляются по запросу.

Расшифровка условных обозначений

1 2 3 4 5
ХХХ. ХХХ. ХХ. ХХ. ХХ

1	Тип	ЗПХ			Затвор поворотный химический
2	Диаметр условный				040 - 1000 мм
3	Давление условное	10			0,1 МПа
3	Давление условное	16			1,6 МПа
4	Материал корпуса		01		Сталь 25Л
4	Материал корпуса		02		Сталь 08Х17Н13М2
5	Материалы: манжета + диск			00	Фторопласт PTFE (Ф-4) + сталь 08Х17Н13М2 без футеровки
				01	Фторопласт PTFE (Ф-4) + сталь 08Х17Н13М2 с футеровкой фторопластом Ф-4МБ (FEP)
				02	Фторопласт PTFE (Ф-4) + сталь 08Х17Н13М2 с футеровкой фторопластом PTFE (Ф-4)

Пример обозначения при заказе:

ЗПХ 200.16.02.02 - Затвор Поворотный Химический, диаметр условный - Ду200, давление условное - Ру16, материал корпуса - сталь 08Х17Н13М2, материал футеровки манжеты и диска - фторопласт PTFE (Ф-4).
