Вибровставки фланцевые купить

Вибровставки фланцевые      Цены (прайс-лист)

Вибровставка резиновая фланцеваяВибровставки фланцевые предназначены для снижения шума, вибрации, гидравлических ударов и компенсации продольных, поперечных смещений, тепловых удлинений трубопроводов. Вибровставка резиновая изготовлена из специальной жаростойкой синтетической резины (основной компенсирующий элемент) и присоединительных стальных фланцев для крепления к трубопроводу. Материал синтетической резины по своим качествам превосходит натуральную или хлоропреновую резину, что создаёт повышенную стойкость к воздействию горячей воды и пара (резина EPDM) или нефтепродуктов (резина NBR), обеспечивает постоянную устойчивость к давлению в течении длительного временного периода. Вибровставки фланцевые выпускаются диаметрами условными Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду900 и Ду1000 мм. Рабочая среда: воздух, горячая и холодная вода, неагрессивные масла и нефтепродукты. Рабочее давление : Ру10 атмосфер, (1,0 МПа), Ру16 атмосфер (1,6 МПа), Ру25 атмосфер (2,5 МПа). Температура рабочей среды от -10°С до +110°С. Крепление вибровставок к трубопроводу осуществляется при помощи ответных фланцев (плоских или воротниковых по ГОСТ 12815-80, исп. 1).

Предлагаем купить вибровставки фланцевые по низким ценам в нашей компании. (оформить заказ)


Габаритные и присоединительные размеры на давление Ру16

Габаритный чертеж вибровставки резиновой фланцевой


Ду=DN, мм

D1,

мм

D0,

мм

Кол-во болтовых отв. n

L,

мм

Масса, кг

Допустимые условия эксплуатации

Допустимое сжатие (мм)

Допустимое растяжение (мм)

Боковое смещение

(мм)

Угловое смещение (градусы)

DN 50

125

18

4

105

4,73

10

7

10

15

DN 65

145

18

4

115

6,09

13

7

11

15

DN 80

160

18

4

135

7,45

15

8

12

15

DN 100

180

18

8

150

9,16

19

10

13

15

DN 125

210

18

8

165

13,20

19

12

13

15

DN 150

240

22

8

180

15,16

20

12

14

15

DN 200

295

22

12

210

20,70

25

16

22

15

DN 250

355

26

12

230

29,30

25

16

22

15

DN 300

410

26

12

245

35,20

25

16

22

15

DN 350

470

26

16

255

44,80

25

16

22

15

DN 400

525

30

16

255

59,20

25

16

22

15

DN 450

585

30

20

255

76,0

25

16

22

15

DN 500

650

33

20

255

105,50

25

16

22

15

DN 600

770

39

20

260

153,00

25

16

22

15

DN 700

860

39

24

260

207,50

25

16

22

15

DN 800

950

39

24

260

230,00

25

16

22

15

DN 900

1020

39

28

260

283,50

25

16

22

15

DN 1000

1170

45

28

260

376,0

26

18

24

15

Материалы деталей

Поз. Наименование Материал
1 Упругий элемент EPDM или NBR
2 Кордное основание Нейлон
3 Фланец Углеродистая или оцинкованная сталь

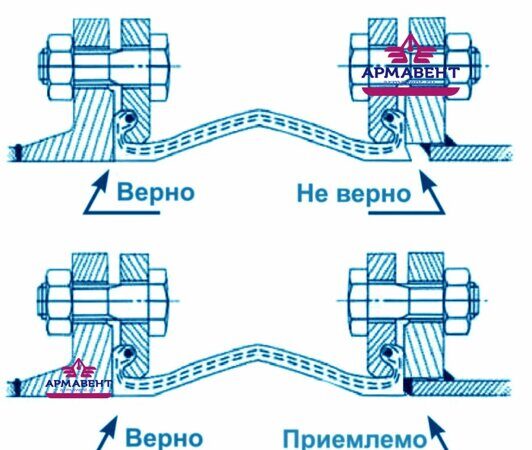

Схемы монтажа


Вибровставку фланцевую следует устанавливать непосредственно за неподвижной опорой. За ней следует предусмотреть подвижны опоры :

Схема установки фланцевых вибровставок с подвижными и неподвижными опорами


1. Установка резиновых вибровставок для снижения вибраций, возникающих в результате работы насосов в трубопроводной системе:

Схема установки резиновых фланцевых вибровставок в насосной системе

2. Установка универсальных резиновых вибровставок для снижения осевых перемещений:

Схема установки универсальных резиновых фланцевых вибровставок с осевым смещением


3. Установка резиновых вибровставок для монтажа специальных устройств:

Схема установки резиновых фланцевых вибровставок для монтажа специальных устройств


4. Установка угловых резиновых вибровставок для снижения угловых перемещений:

Схема установки угловых резиновых фланцевых вибровставок с угловым смещением
