Описание и назначение
Вентиляторы осевые ВО 14-320 низкого давления и одностороннего всасывания относятся к вентиляторам общего назначения и применяются в различных системах приточно-вытяжной вентиляции и кондиционирования гражданских зданий, гаражей, подвалов, туннелей и прочих объектах промышленности и агропромышленного комплекса, где сетевое сопротивление не более 450 Паскалей.

Конструкция
Оснащены цилиндрическим корпусом с торцевыми фланцами, рабочим колесом с 3-мя или 5-тью лопатками (в зависимости от номера), подставкой (опция) и трехфазным электродвигателем.

Условия эксплуатации
Применяются для перемещения воздушно-газовых смесей с температурой от -40 до +40°С, содержащих твердые примеси не более 100 мг/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды для умеренного климата от -40 до +40°С (от -60 до +40°С для холодного климата, от -10 до +45ºС для тропического климата).
Климатическое исполнение - умеренное, холодное или тропическое 2-й и 3-й категории размещения по ГОСТ 15150-69 (У2, У3, УХЛ2, УХЛ3, ХЛ2, ХЛ3, Т2, Т3).
Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного и холодного климата применяются вентиляторы 1-й категории размещения (У1, УХЛ1, ХЛ1).

Дополнительная комплектация
По желанию заказчика осевые вентиляторы ВО 14-320 комплектуются защитными сетками, частотными преобразователями, щитами управления.

Варианты исполнений по направлению потока воздуха

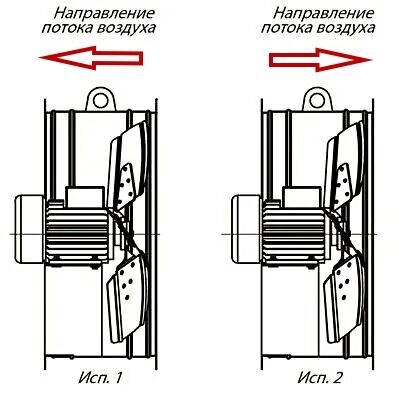

Варианты исполнения по направлению потока перемещаемого воздуха вентиляторов ВО 14-320

Исполнение 1, при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю (вытяжка воздуха)
Исполнение 2, при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу (подача воздуха)

Варианты материального исполнения

Общего назначения из углеродистой стали (без буквенно-цифровой маркировки)
Коррозионностойкие из нержавеющей стали (К, К1)
Взрывозащищенные из разнородных металлов (В)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК, ВК1)
Взрывозащищенные из алюминиевых сплавов (ВК3)

Все типоразмеры взрывозащищенных вентиляторов укомплектованы взрывозащищенными электродвигателями

Сортировать по

Цене (убыванию)

Цене (возрастанию)

Названию от А

Названию от Я

Вентилятор ВО 14-320-3,15

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 3,15.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Вентилятор ВО 14-320-4

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 4.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Вентилятор ВО 14-320-5

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 5.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Вентилятор ВО 14-320-6,3

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 6,3.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Вентилятор ВО 14-320-8

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 8.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Вентилятор ВО 14-320-10

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 10.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Вентилятор ВО 14-320-12,5

Производитель:

АРМАВЕНТ

Осевой вентилятор номер 12,5.
Цена определяется техническими параметрами - мощность и частота вращения электродвигателя, материал изготовления, взрывозащищенность, состав и температура перемещаемой среды, климатическое исполнение.

Все параметры

Количество:

Цена по запросу

В наличии

Технические характеристики вентиляторов ВО 14-320

Номер вентилятора	Мощность двигателя, кВт	Частота вращения, об./мин.	Производительность, м³/ч	Полное давление, Па
ВО 14-320-3,15	0,18-0,37	1500/3000	1800-5300	170-20
ВО 14-320-4	0,12-0,75	1500/3000	2100-6800	300-40
ВО 14-320-5	0,37-0,55	1500	4800-7100	128-62
ВО 14-320-6,3	0,75-1,1	1000/1500	6150-15000	200-50
ВО 14-320-8	0,75-3	1000/1500	13900-27800	300-80
ВО 14-320-10	1,5-7,5	750/1000/1500	21000-55000	460-75
ВО 14-320-12,5	4-7,5	750/1000	30800-62300	330-122

Рекомендации по монтажу и пуску осевых вентиляторов ВО 14-320

Монтаж
Монтаж вентиляторов должен производиться согласно требованиям Правилам устройства, монтажа и безопасной эксплуатации общепромышленных вентиляторов и паспорта (руководства по эксплуатации).

Перед монтажом вентилятора необходимо произвести внешний осмотр.
При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки и хранения, ввод вентиляторов в эксплуатацию без согласования с заводом-изготовителем запрещается.
В целях предотвращения разбалансировки, запрещается демонтаж вращающихся частей без согласования с заводом-изготовителем.

Подключите электродвигатель по схеме, изображенной на внутренней стороне крышки коробки выводов электродвигателя, соблюдая все рекомендации Руководства по эксплуатации электродвигателя, а также Правила устройства и эксплуатации электроустановок и типовые Инструкции по охране труда при эксплуатации электроустановок.

Варианты установки осевых вентиляторов ВО 14-320

При монтаже необходимо:

осмотреть вентилятор, воздуховоды (при их наличии)
убедиться в легком и плавном (без касаний и заеданий) вращения рабочего колеса
проверить затяжку болтовых соединений. Особое внимание обратить на крепление рабочего колеса на валу двигателя и самого двигателя
проверить соответствие напряжений питающей сети значениям, указанным на двигателе, заземлить вентилятор и двигатель
проверить сопротивление изоляции двигателя согласно его документации. При необходимости двигатель просушить
заземлить двигатель и вентилятор
проверить надежность присоединений токопроводящего кабеля к зажимам коробки выводов

Пуск
Перед пуском необходимо убедится в наличии пускозащитных устройств (ПЗУ), проверить соответствие настройки теплового реле (при наличии) номинальному току обмотки электродвигателя.

Запрещается использовать вентилятор при отсутствии пускозащитных устройств (ПЗУ), либо их несоответствии номинальному току обмотки электродвигателя.

Перед пуском необходимо осмотреть вентилятор, воздуховоды (при их наличии), монтажную площадку, убедиться в отсутствии внутри посторонних предметов и оповестить персонал о пуске вентилятора.

При пуске вентилятора и во время его работы все действия на воздуховодах и у самого вентилятора (осмотр, очистка) должны быть прекращены.

Для проверки работоспособности смонтированного вентилятора производят пробный пуск. Кратковременным включением двигателя (до 10 сек.) проверить направление вращения, при необходимости изменить направление вращения переключением фаз на клеммах двигателя.

Включить двигатель, после достижения номинальной частоты вращения измерить ток в каждой обмотке электродвигателя: ток не должен превышать номинальное значение, указанное на шильдике (заводской табличке) электродвигателя или в его паспорте.

В случае запуска электродвигателя совместно с частотным преобразователем рекомендуется постепенно повышать частоту вращения электродвигателя, контролируя значения рабочих токов.

Не допускайте превышения номинального значения токов обмоток электродвигателя Inom для используемого напряжения питающей сети, указанное на маркировочной табличке электродвигателя. Случаи выхода из строя электродвигателя при работе с потребляемым током Iп выше номинального Inom значения не являются гарантийными.

Проверить работу вентилятора в течение часа для выявления возможных посторонних звуков или иных проблем в работе вентилятора.

Немедленно выключите электродвигатель при наличии посторонних стуков и шумов, а также повышенной вибрации, чрезмерном нагреве двигателя или других признаках ненормальной работы. Повторный пуск осуществляется только после устранения замеченных неполадок по разрешению завода-изготовителя.

При отсутствии дефектов вентилятор включается в нормальную работу.
