Купить взрывозащищенные электродвигатели ВА
Взрывозащищенные электродвигатели ВА Купить
Каталог : ВА 80, ВА 112, ВА 132, ВА 160, ВА 180, ВА 200, ВА 225, ВА 250, ВА 280
 Асинхронные взрывозащищенные электродвигатели ВА (искробезопасные) используются для комплектации электрических механизмов и технических устройств в тех случаях, когда их работа связана со взрывоопасными газовоздушными смесями, отнесенными к категориям IIA, IIB, по ГОСТ Р 51330.11 и группам воспламеняемости Т1, Т2, Т3 и Т4 по ГОСТ Р 51330.5. Рекомендовано применение взрывозащищенных электродвигателей во взрывоопасных зонах в соответствии с главой 7.3 ПУЭ-86 и ГОСТ Р 51330.13, ГОСТ Р 52350.14.
Уровень взрывозащиты электродвигателей ВА соответствует всем взрывобезопасным нормам и обозначается маркировкой 1ExdIIBT4х по ГОСТ Р 51330.0. Взрывобезопасность обеспечивается взрывозащитой вида "d" - "взрывонепроницаемая оболочка" по ГОСТ Р 51330.1. Знак "х" в обозначении маркировки означает, что при установке двигателя (кроме случая трубной подводки кабелей) должны быть предусмотрены дополнительные меры по закреплению кабелей, предотвращающие растягивающие усилия, скручивание и выдергивание кабелей из кабельных вводов.
Технические характеристики взрывозащищенных электродвигателей ВА
|
Тип двигателя
|
Номинальная мощность,
кВт
|
Номинальная частота вращения, об/мин
|
Коэфф. полезного действия,
%
|
Коэфф. мощности
|
Номинальный ток при 380 В,
А
|
Номинальный момент, Нм
|
Отношение пускового момента к номинальному моменту
|
Отношение пускового тока к номинальному току
|
Отношение максимального момента к номинальному моменту
|
Масса, IM 10... кг
|
|
2р = 2, n = 3000 об/мин
|
|
ВА80МА2
|
1,5
|
2850
|
81,5
|
0,85
|
3,3
|
5,0
|
2,4
|
6,5
|
2,6
|
38
|
|
ВА80МВ2
|
2,2
|
2850
|
82,0
|
0,86
|
4,7
|
7,4
|
2,5
|
6,5
|
2,6
|
40
|
|
ВА112М2
|
7,5
|
2900
|
88,0
|
0,88
|
14,7
|
24,7
|
2,5
|
7,5
|
3,3
|
79,5
|
|
ВА132М2
|
11
|
2910
|
88,0
|
0,90
|
21,1
|
36,1
|
1,8
|
7,5
|
2,8
|
95
|
|
ВА160S2
|
15
|
2930
|
90,0
|
0,88
|
28,8
|
48,5
|
2,2
|
7,0
|
2,9
|
170
|
|
ВА160M2
|
18,5
|
2930
|
90,0
|
0,89
|
35,1
|
60,3
|
2,4
|
7,0
|
3,0
|
180
|
|
ВА180S2
|
22
|
2910
|
88,0
|
0,89
|
42,7
|
72,2
|
2,0
|
7,0
|
2,7
|
198
|
|
ВА180M2
|
30
|
2925
|
90,5
|
0,85
|
59,5
|
97,9
|
2,2
|
7,5
|
3,0
|
221
|
|
ВА200M2
|
37
|
2940
|
93,0
|
0,89
|
68,0
|
120
|
2,4
|
7,0
|
2,8
|
295
|
|
ВА200L2
|
45
|
2940
|
93,0
|
0,89
|
82,6
|
146
|
2,4
|
7,0
|
2,8
|
315
|
|
BA225M2
|
55
|
2955
|
93,0
|
0,90
|
101
|
178
|
2,1
|
6,9
|
2,7
|
371
|
|
BA250S2
|
75
|
2960
|
93,6
|
0,92
|
132
|
242
|
2,0
|
7,5
|
3,0
|
615
|
|
BA250M2
|
90
|
2955
|
93,5
|
0,93
|
157
|
291
|
1,8
|
7,0
|
2,7
|
645
|
|
BA280S2
|
110
|
2965
|
93,5
|
0,92
|
194
|
354
|
1,6
|
6,5
|
2,3
|
855
|
|
BA280M2
|
132
|
2965
|
94,5
|
0,92
|
231
|
425
|
1,8
|
7,2
|
2,5
|
940
|
|
2р = 4, n = 1500 об/мин
|
|
ВА80МА4
|
1,1
|
1420
|
74,0
|
0,80
|
2,8
|
7,4
|
2,1
|
5,0
|
2,4
|
38
|
|
ВА80МВ4
|
1,5
|
1410
|
75,0
|
0,81
|
3,8
|
10,1
|
2,1
|
5,0
|
2,4
|
40
|
|
ВА112М4
|
5,5
|
1440
|
86,0
|
0,83
|
11,7
|
36,5
|
2,5
|
7,0
|
3,0
|
79
|
|
ВА132S4
|
7,5
|
1440
|
87,5
|
0,86
|
15,1
|
49,7
|
2,1
|
7,0
|
2,6
|
86
|
|
ВА132М4
|
11
|
1445
|
88,5
|
0,85
|
22,2
|
72,7
|
2,3
|
7,5
|
3,2
|
102
|
|
ВА160S4
|
15
|
1450
|
89,0
|
0,85
|
30,1
|
98,7
|
2,2
|
6,5
|
2,6
|
175
|
|
ВА160M4
|
18,5
|
1450
|
89,5
|
0,86
|
36,5
|
122
|
2,2
|
6,5
|
2,6
|
190
|
|
ВА180S4
|
22
|
1460
|
90,0
|
0,84
|
44,2
|
144
|
1,7
|
7,0
|
2,7
|
205
|
|
ВА180M4
|
30
|
1460
|
90,5
|
0,85
|
59,3
|
196
|
1,7
|
7,0
|
2,7
|
234
|
|
ВА200M4
|
37
|
1460
|
92,0
|
0,85
|
71,9
|
242
|
2,5
|
6,5
|
2,6
|
295
|
|
ВА200L4
|
45
|
1460
|
92,0
|
0,85
|
87,5
|
294
|
2,5
|
6,8
|
2,6
|
320
|
|
BA225M4
|
55
|
1475
|
93,0
|
0,86
|
105
|
356
|
2,3
|
6,5
|
2,5
|
380
|
|
BA250S4
|
75
|
1485
|
94,3
|
0,85
|
142
|
482
|
2,2
|
7,2
|
2,3
|
625
|
|
BA250M4
|
90
|
1485
|
95,0
|
0,88
|
164
|
579
|
2,2
|
7,3
|
2,3
|
665
|
|
BA280S4
|
110
|
1485
|
95,1
|
0,87
|
202
|
707
|
2,1
|
6,4
|
2,0
|
915
|
|
BA280M4
|
132
|
1485
|
95,8
|
0,88
|
238
|
849
|
2,3
|
7,5
|
2,2
|
1030
|
|
2р = 6, n = 1000 об/мин
|
|
ВА80МА6
|
0,75
|
930
|
71,0
|
0,70
|
2,3
|
7,7
|
2,0
|
4,5
|
2,2
|
38
|
|
ВА80МВ6
|
1,1
|
930
|
71,0
|
0,71
|
3,3
|
11,3
|
2,0
|
4,1
|
2,2
|
40
|
|
ВА112МА6
|
3,0
|
950
|
81,0
|
0,78
|
7,2
|
30,1
|
2,2
|
5,5
|
2,6
|
73,5
|
|
ВА112МВ6
|
4,0
|
945
|
82,0
|
0,80
|
9,3
|
40,4
|
2,2
|
5,5
|
2,6
|
78
|
|
ВА132S6
|
5,5
|
960
|
85,0
|
0,80
|
12,3
|
54,7
|
2,0
|
6,5
|
2,4
|
81
|
|
ВА132М6
|
7,5
|
960
|
85,5
|
0,81
|
16,5
|
74,6
|
2,2
|
6,5
|
2,5
|
100
|
|
ВА160S6
|
11
|
970
|
87,0
|
0,81
|
23,7
|
108
|
1,8
|
6,5
|
2,7
|
175
|
|
ВА160M6
|
15
|
970
|
88,0
|
0,84
|
30,8
|
148
|
1,8
|
6,5
|
2,5
|
200
|
|
ВА180M6
|
18,5
|
975
|
89,5
|
0,83
|
37,8
|
181
|
1,8
|
6,5
|
2,5
|
225
|
|
ВА200M6
|
22
|
975
|
90,0
|
0,84
|
44,2
|
215
|
2,2
|
6,0
|
2,2
|
285
|
|
ВА200L6
|
30
|
975
|
90,0
|
0,84
|
60,3
|
294
|
2,2
|
6,0
|
2,6
|
320
|
|
BA225M6
|
37
|
980
|
91,0
|
0,84
|
73,6
|
360
|
2,3
|
6,4
|
2,4
|
379
|
|
BA250S6
|
45
|
985
|
93,0
|
0,84
|
87,5
|
436
|
2,0
|
6,2
|
2,0
|
575
|
|
BA250M6
|
55
|
985
|
92,5
|
0,84
|
108
|
533
|
2,0
|
6,2
|
2,0
|
590
|
|
BA280S6
|
75
|
990
|
94,5
|
0,85
|
142
|
723
|
1,9
|
6,2
|
2,0
|
885
|
|
BA280M6
|
90
|
990
|
94,5
|
0,85
|
170
|
868
|
1,9
|
6,2
|
2,2
|
945
|
|
2р = 8, n = 750 об/мин
|
|
ВА112МА8
|
2,2
|
715
|
79,0
|
0,64
|
6,3
|
29,4
|
2,5
|
5,0
|
2,8
|
73,5
|
|
ВА112МВ8
|
3,0
|
710
|
77,5
|
0,67
|
8,6
|
40,3
|
2,1
|
4,5
|
2,4
|
77,5
|
|
ВА132S8
|
4,0
|
715
|
83,0
|
0,70
|
10,5
|
53,4
|
1,9
|
5,0
|
2,3
|
85
|
|
ВА132М8
|
5,5
|
715
|
83,0
|
0,74
|
13,6
|
73,4
|
1,9
|
5,5
|
2,4
|
99
|
|
ВА160S8
|
7,5
|
725
|
86,0
|
0,70
|
18,9
|
98,7
|
1,6
|
5,0
|
2,4
|
175
|
|
ВА160M8
|
11
|
725
|
86,0
|
0,73
|
26,6
|
145
|
1,6
|
5,0
|
2,2
|
195
|
|
ВА180M8
|
15
|
730
|
86,0
|
0,78
|
34,0
|
196
|
1,6
|
5,5
|
2,2
|
225
|
|
ВА200M8
|
18,5
|
735
|
88,0
|
0,76
|
43,0
|
240
|
2,0
|
6,4
|
2,6
|
285
|
|
ВА200L8
|
22
|
730
|
88,0
|
0,78
|
49,0
|
288
|
2,0
|
6,0
|
2,5
|
310
|
|
BA225M8
|
30
|
735
|
91,0
|
0,80
|
62,6
|
390
|
2,1
|
5,4
|
2,2
|
380
|
|
BA250S8
|
37
|
740
|
92,0
|
0,73
|
83,7
|
478
|
1,8
|
6,5
|
2,6
|
575
|
|
BA250M8
|
45
|
740
|
93,0
|
0,75
|
98,0
|
581
|
1,8
|
6,8
|
2,6
|
605
|
Условия эксплуатации
Взрывозащищенные электродвигатели ВА могут изготавливаться в климатических исполнениях У2, УХЛ2 и Т2 по ГОСТ 15150. Двигатели предназначены для эксплуатации на высоте не более 1000 метров над уровнем моря. При эксплуатации на высоте свыше 1000 м над уровнем моря нагрузки на двигатели должны быть снижены до следующих величин:
|
Высота над уровнем моря, м
|
1000
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
4300
|
|
Отдаваемая мощность, %
|
100
|
96
|
92
|
88
|
84
|
79
|
75
|
72
|
Двигатели могут эксплуатироваться при вибрации от внешних источников с ускорением до 1,0 g с частотой до 35 Гц.
Напряжение и частота
Двигатели серии ВА предназначены для работы от сети переменного тока частоты 50 Гц. Двигатели могут быть изготовлены на напряжение 380 В или на 660 В. По заказу потребителей двигатели могут быть изготовлены на другие стандартные напряжения и на частоту 60 Гц.
Конструкция двигателей
Общая компоновка. Охлаждение. Взрывозащита.
Взрывозащищенные электродвигатели ВА имеют степень защиты IP54 по ГОСТ 17494. Двигатели выполнены в закрытом обдуваемом исполнении - способ охлаждения IC0141 по ГОСТ 20459. Двигатели имеют чугунную станину с продольными охлаждающими ребрами и чугунные подшипниковые щиты и крышки. Охлаждение двигателей осуществляется внешним центробежным силуминовым вентилятором, расположенным на валу двигателя со стороны, противоположной приводу, и закрытого защитным стальным кожухом.
Исполнения по способу монтажа (посмотреть расшифровку исполнений)
|
Тип электродвигателя
|
Монтажное исполнение по ГОСТ 2479
|
|
ВА80
|
IM1081, IM1082, IM2181, IM2182, IM3681, IM3682
|
|
ВА112-ВА180
|
IM1081, IM1082, IM2081, IM2082, IM3081, IM3082
|
|
ВА200, ВА225
|
IM1081, IM1082, IM2081, IM2082, IM3011, IM3031
|
|
ВА250, ВА280
|
IM1001, IM1002, IM2001, IM2002, IM3011
|
Вводное устройство
Вводное устройство (коробка выводов) двигателей ВА расположено сверху станины и может быть повернуто на 180°, обеспечивая тем самым подвод кабеля питания с двух сторон. Корпус и крышка вводного устройства выполнены из чугуна.
В коробке выводов укреплены 3 или 6 (для ВА250, 280) проходных изолятора с маркировкой U, V, W, или U1, V1, W1, U2, V2, W2, к токоведущим шпилькам которых крепятся выводные концы обмотки статора, и один опорный изолятор с маркировкой N (для ВА160-225), который служит для соединения фаз обмотки в «звезду».
Для подключения контрольных цепей двигателей исполнений «Б», «Б1» и «Б2» в коробке выводов имеются зажимы с маркировкой Т1, Т2 (для всех исполнений); IТ1, IТ2, IT3, IT4 (для исполнения «Б1»); H1 и H2 (для исполнения «Б2»); и дополнительные 1 (для исполнения «Б») или 2 (для исполнений «Б1» и «Б2») кабельных ввода.
Конструкция коробки выводов позволяет производить подключение к сети гибким либо бронированным кабелем или отдельными проводами, проложенными в металлорукавах или трубах. Основные параметры вводного устройства двигателей серии ВА приведены в таблице :
|
Тип
двигателя
|
Кол-во
вводов
|
Количество
изоляторов
(зажимов)
|
Диаметр шпилек,
мм
|
Максимальное
сечение
жил кабеля,
мм2
|
Максимальный
диаметр
кабеля,
мм
|
Диаметр
входного
отверстия, мм
|
|
Кабельной
муфты
|
Кабельного
ввода
|
|
силовых
|
опорных
|
контрольных
|
силовых
|
контрольных
|
силового
|
контрольного
|
силового
|
контр.
|
силового
|
контр.
|
силового
|
контр.
|
|
ВА80
|
1
|
3
|
-
|
-
|
M6
|
-
|
2,5
|
-
|
25
|
-
|
G1-A
|
-
|
30
|
-
|
|
BA112, ВА132
|
1
|
3
|
-
|
-
|
M6
|
-
|
16
|
-
|
29
|
-
|
G1-A
|
-
|
30
|
-
|
|
ВА160
|
1
|
3
|
1
|
-
|
М8
|
-
|
35
|
-
|
40
|
-
|
G11/2 - А
|
-
|
40
|
-
|
|
ВА160Б
|
2
|
3
|
1
|
2
|
М8
|
М6
|
35
|
2,5
|
40
|
17
|
G11/2 -А
|
20
|
40
|
20
|
|
ВА180-225
|
1
|
3
|
1
|
$
|
М8
|
-
|
35
|
-
|
43
|
-
|
G2-B
|
-
|
48
|
-
|
|
ВА180-225Б
|
2
|
3
|
1
|
2
|
М8
|
М6
|
35
|
2,5
|
43
|
17
|
G2-B
|
20
|
48
|
20
|
|
ВА250,280Б
|
3
|
6
|
$
|
2
|
М12
|
М6
|
50
|
2,5
|
43
|
17
|
G2-B
|
20
|
48
|
20
|
|
ВА250, 280Б1
|
4
|
6
|
$
|
6
|
М12
|
М6
|
50
|
2,5
|
43
|
17
|
G2-B
|
20
|
48
|
20
|
|
ВА250, 280Б2
|
4
|
6
|
$
|
4
|
М12
|
М6
|
50
|
2,5
|
43
|
17
|
G2-B
|
20
|
48
|
20
|
Встроенная температурная защита
Двигатели ВА160-ВА280 имеют исполнение со встроенной температурной защитой. Эти двигатели маркируются дополнительной буквой Б после цифры, означающей число полюсов. Пример: ВА225М2БУ2. Тип защиты ТР211 по ГОСТ 27888. В качестве датчиков температуры используются терморезисторы типа СТ-14-2-145, встроенные в каждую фазу и соединены последовательно и подключенные к контрольным зажимам Т1и Т2 коробки выводов. Температура срабатывания защиты должна быть равна 170°С при медленном нагревании (перегрузка) и 210°С (для ВА250, ВА280) или 225°С при быстром нагревании (короткое замыкание, заклинивание ротора). Двигатели ВА250, 280 имеют исполнения с датчиками температуры в подшипниковых узлах (исполнение "Б1") и антиконденсатными подогревателями в обмотке статора (исполнение "Б2").

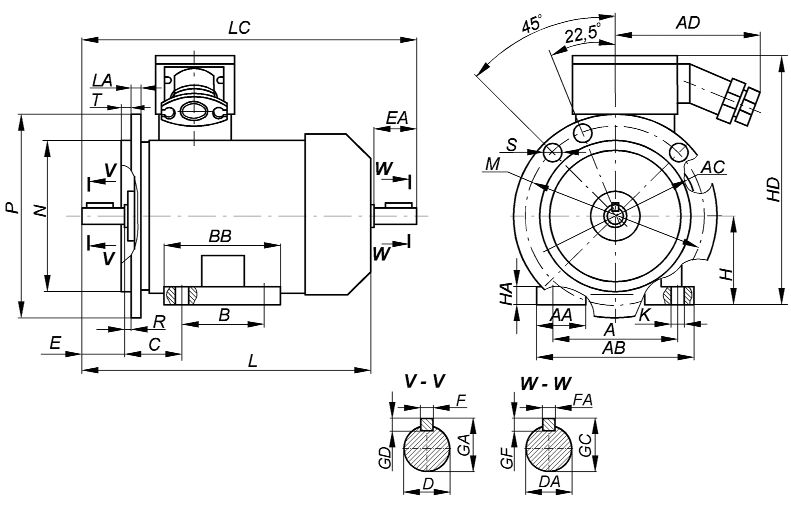

Габаритные, установочные и присоединительные размеры (могут незначительно изменяться в зависимости от производителя)
Монтажное исполнение IM 1...1, IM 1...2
Монтажное исполнение IM 2...1, IM 2...2
Монтажное исполнение IM 3...1, IM 3...2
|
Тип
электродвигателя
|
Число полюсов
|
Габаритные размеры, мм
|
Установочные и присоединительные размеры, мм
|
|
L
|
LC
|
AD
|
HD
|
P
|
AC
|
E
|
EA
|
B
|
BB
|
T
|
LA
|
C
|
R
|
F
|
FA
|
A
|
АВ
|
|
BA80M
|
2, 4, 6
|
355
|
410
|
145
|
300
|
200
|
190
|
50
|
50
|
100
|
125
|
3,5
|
14
|
50
|
0
|
6
|
6
|
125
|
155
|
|
BA112M
|
2, 4, 6, 8
|
495
|
560
|
360
|
300
|
255
|
80
|
60
|
140
|
175
|
4
|
70
|
10
|
8
|
190
|
230
|
|
BA132S
|
4, 6, 8
|
460
|
548
|
395
|
350
|
290
|
80
|
175
|
5
|
89
|
10
|
216
|
260
|
|
BA132M
|
2, 4, 6, 8
|
498
|
586
|
178
|
215
|
|
BA160S
|
2
|
710
|
832
|
260
|
490
|
350
|
340
|
110
|
178
|
230
|
17
|
108
|
12
|
12
|
254
|
304
|
|
4, 6, 8
|
14
|
|
BA160M
|
2
|
740
|
862
|
210
|
260
|
12
|
|
4, 6, 8
|
14
|
|
BA180S
|
2
|
690
|
805
|
305
|
525
|
400
|
380
|
203
|
270
|
121
|
14
|
279
|
320
|
|
4
|
16
|
|
BA180M
|
2
|
730
|
845
|
241
|
310
|
14
|
|
4, 6, 8
|
16
|
|
BA200M
|
2
|
765
|
880
|
560
|
450
|
410
|
267
|
345
|
16
|
133
|
16
|
318
|
395
|
|
4, 6, 8
|
795
|
910
|
140
|
110
|
18
|
|
BA200L
|
2
|
805
|
920
|
110
|
305
|
383
|
16
|
|
4, 6, 8
|
835
|
950
|
140
|
18
|
|
BA225M
|
2
|
840
|
955
|
610
|
550
|
445
|
110
|
311
|
375
|
20
|
149
|
16
|
356
|
425
|
|
4, 6, 8
|
870
|
1015
|
140
|
140
|
18
|
18
|
|
BA250S, M
|
2
|
990
|
1135
|
465
|
710
|
550
|
550
|
140
|
311, 349
|
425
|
21
|
168
|
18
|
406
|
490
|
|
4, 6, 8
|
990
|
1135
|
140
|
20
|
20
|
|
BA280S, M
|
2
|
1140
|
1285
|
780
|
660
|
625
|
140
|
368, 419
|
510
|
6
|
23
|
190
|
18
|
457
|
560
|
|
4, 6, 8
|
1170
|
1315
|
170
|
22
|
|
Тип
электродвигателя
|
Число полюсов
|
Установочные и присоединительные размеры, мм
|
|
AA
|
H
|
GD
|
GF
|
GA
|
GC
|
HA
|
HC
|
D
|
DA
|
K
|
M
|
S
|
N
|
45°
|
22,5°
|
|
BA80M
|
2,4,6
|
38
|
80
|
6
|
6
|
24,5
|
24,5
|
10
|
196
|
22
|
22
|
10
|
165
|
M10
|
130
|
450
|
--
|
|
BA112M
|
2,4,6,8
|
112
|
8
|
7
|
35
|
31
|
14
|
257
|
32
|
28
|
12
|
265
|
15
|
230
|
|
BA132S
|
4,6,8
|
42
|
132
|
8
|
41
|
41
|
292
|
38
|
38
|
300
|
19
|
250
|
|
BA132M
|
2,4,6,8
|
|
BA160S
|
2
|
50
|
160
|
8
|
8
|
45
|
45
|
20
|
362
|
42
|
42
|
15
|
|
4,6,8
|
9
|
51,5
|
48
|
|
BA160M
|
2
|
8
|
45
|
42
|
|
4,6,8
|
9
|
51,5
|
48
|
|
BA180S
|
2
|
60
|
180
|
9
|
52
|
52
|
22
|
398
|
48
|
350
|
300
|
|
4
|
10
|
59
|
55
|
|
BA180M
|
2
|
9
|
52
|
48
|
|
4,6,8
|
10
|
59
|
55
|
|
BA200M
|
2
|
90
|
200
|
10
|
59
|
28
|
435
|
55
|
19
|
400
|
350
|
--
|
22,5°
|
|
4,6,8
|
11
|
64
|
60
|
|
BA200L
|
2
|
10
|
59
|
55
|
|
4,6,8
|
11
|
64
|
60
|
|
BA225M
|
2
|
100
|
225
|
10
|
59
|
30
|
480
|
55
|
500
|
450
|
|
4,6,8
|
11
|
11
|
69
|
64
|
65
|
60
|
|
BA250S, M
|
2
|
100
|
250
|
11
|
69
|
69
|
-
|
65
|
65
|
24
|
500
|
19
|
450
|
|
4,6,8
|
12
|
12
|
79,5
|
74,5
|
75
|
70
|
|
BA280S, M
|
2
|
120
|
280
|
12
|
11
|
74,5
|
69
|
-
|
70
|
65
|
600
|
24
|
550
|
|
4,6,8
|
14
|
85
|
80
|
Купить взрывозащищенные электродвигатели ВА
Товары группы : Электродвигатели АИР
|
