Купить вентиляторы ВЦ 14-46-6,3 (№6,3) у производителя

Вентилятор ВЦ 14-46-6,3 (№6,3)

Цены (прайс-лист)

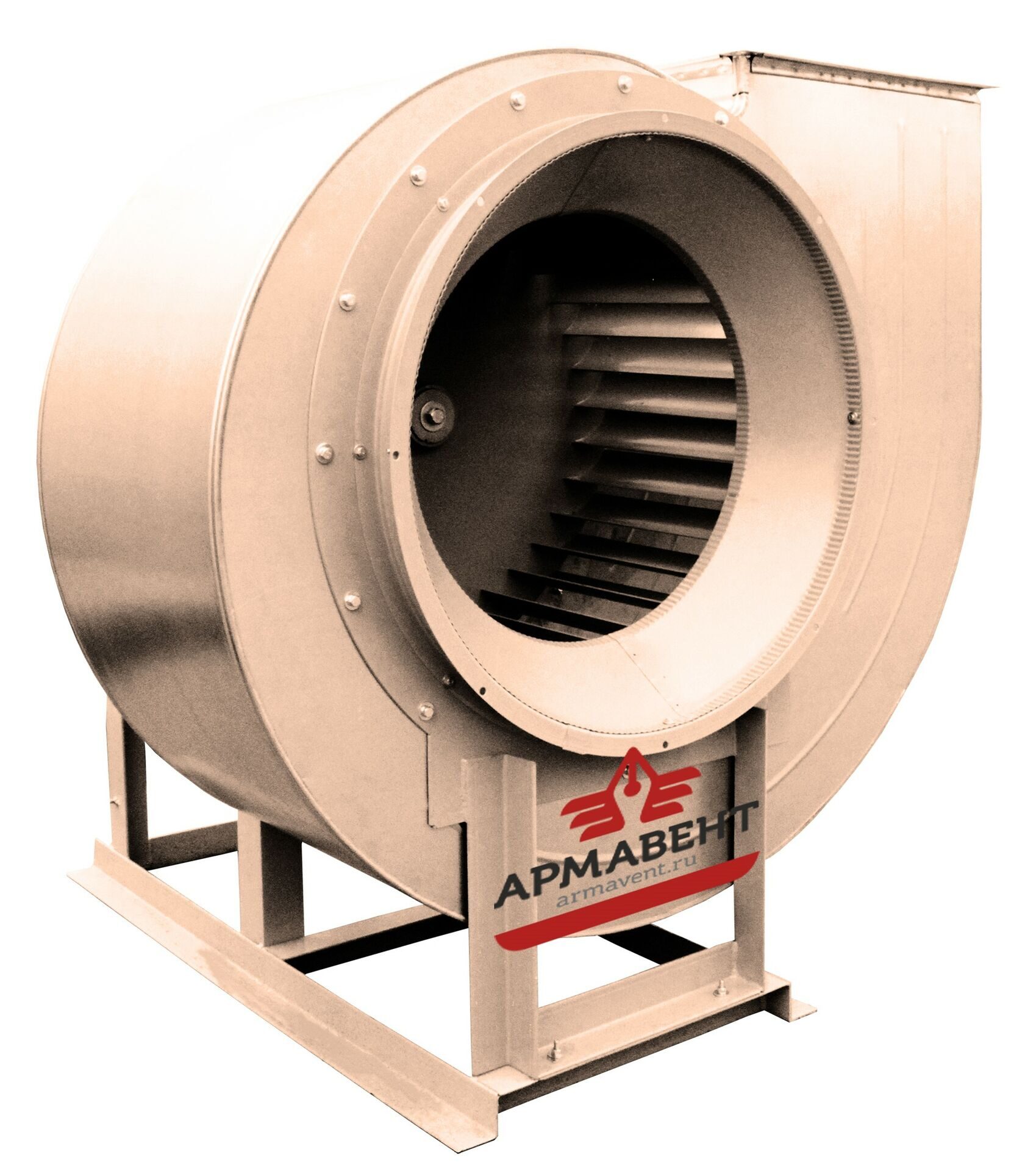

ВЦ 14-46-6,3 (№6,3) схема 1 ВЦ 14-46-6,3 (№6,3) схема 5
Основные параметры :
  • Среднего давления, одностороннего всасывания
  • №6,3 - означает, что диаметр рабочего колеса равен 6,3 дециметрам (630 мм)
  • Количество лопаток рабочего колеса - 32 (загнутых вперед)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВЦ 14-46-6,3 (№6,3))
  • Общего назначения жаропрочные из углеродистой стали (ВЦ 14-46-6,3Ж2)
  • Коррозионностойкие из нержавеющей стали (ВЦ 14-46-6,3К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 14-46-6,3К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВЦ 14-46-6,3В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 14-46-6,3ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 14-46-6,3ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 14-46-6,3ВК1Ж2)
  • Взрывозащищенные из алюминиевых сплавов (ВЦ 14-46-6,3ВК3)
Технические характеристики
 Мощность
электродвигателя
(кВт)
Частота
вращения
(об./мин.)
Параметры в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
5,5
750
7500-12600
790-980
ДО-41 х 5
214
7,5
750
7500-17300
790-1040
256
11
750
7500-23000
790-1020
281
15
750
7500-24600
790-990
274
11
1000
10100-15600
1390-1640
268
15
1000
10100-20500
1390-1790
ДО-42 х 5
293
18,5
1000
10100-24400
1390-1820
328
22
1000
10100-28000
1390-1810
403
30
1000
10100-33100
1390-1780
410
Исполнение 5 (схема 5)
2,2
400*
4200-13100
240-300
ДО-43 х 6-8
230 (без двигателя)
4
470*
4800-15800
330-415
5,5
540*
5510-18000
435-550
7,5
620*
6420-20500
580-710
11
700*
7210-23500
720-910
18,5
800*
8230-26500
950-1200
30
900*
9310-30000
1200-1510
37
1000*
10500-33100
1480-1880
45
1100*
11600-36400
1800-2400

* - частота вращения на рабочем колесе через ременную передачу

Общие габаритные размеры схема 1 (исполнение 1)

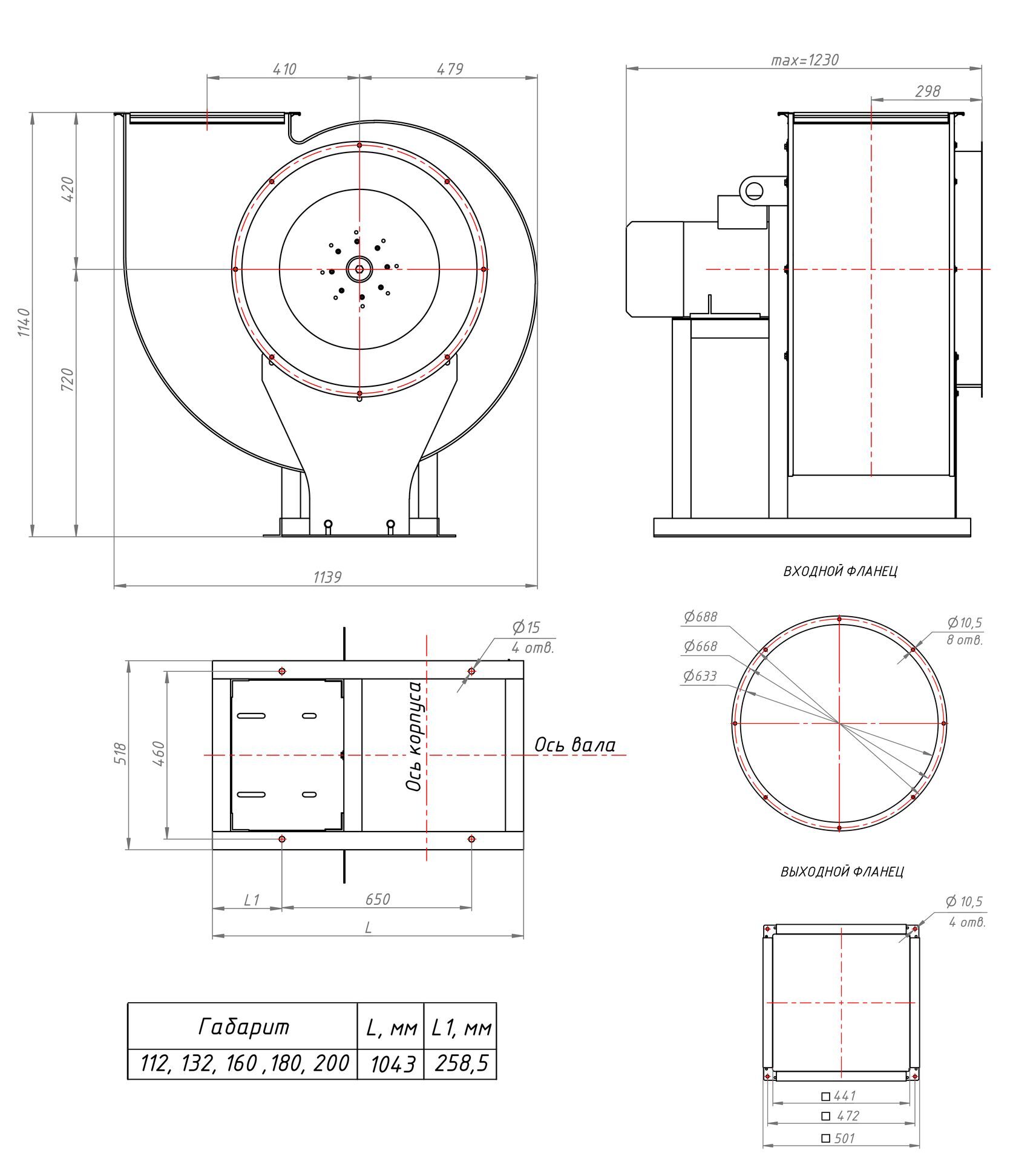

Габаритный чертеж вентиляторов ВЦ 14-46-6,3 исполнение 1 (схема 1) graf6 graf7 graf8

А, мм
D, мм
D1, мм
F1, мм
F2, мм
F3, мм
F4, мм
F5, мм
F6, мм
H, мм
Lmax, мм
L, мм
L1, мм
L2, мм
L3, мм
L4, мм
410
633
668
441
441
---
---
472
472
720
1243
299
497
153
---
---
L5, мм
S, мм
S1, мм
S2, мм
d, мм
d1, мм
d2, мм
f1, мм
f2, мм
h, мм
nотв., шт
n1отв., шт
n2отв., шт
n3отв., шт
n4отв., шт
---
460
---
---
10,5
10
14
---
---
420
8
4
---
---
4


Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1, вид со стороны "улитки")

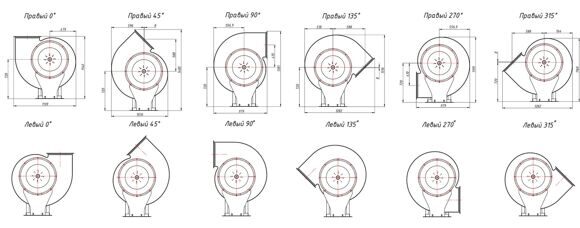

Варианты углов поворота корпуса вентиляторов ВЦ 14-46-6,3 схема 1

ПР0°/Л0°
ПР45°/Л45°
ПР90°/Л90°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
1138
478
1140
420
1037
438
1483
763
976
556
1380
660
ПР135°/Л135°
ПР270°/Л270°
ПР315°/Л315°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
1279
516
1315
595
976
420
1198
478
1280
763
1159
439


Общие габаритные размеры схема 5 (исполнение 5)

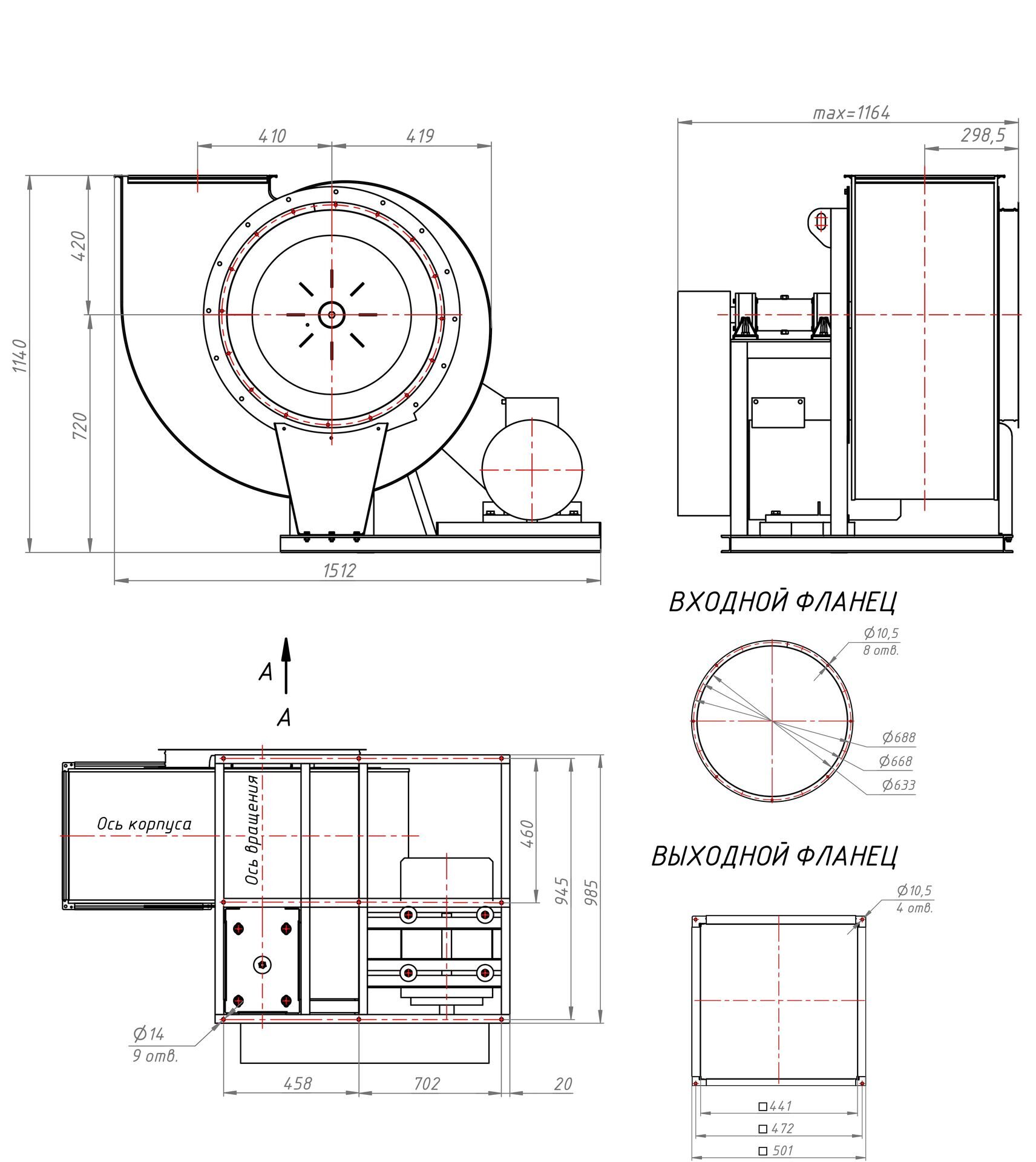

Габаритный чертеж вентиляторов ВЦ 14-46-6,3 исполнение 5 (схема 5)      gabarit-nd-5 -2 gabarit-nd-5 -3 gabarit-nd-5 -4

А, мм
D, мм
D1, мм
F1, мм
F2, мм
F3, мм
F4, мм
F5, мм
F6, мм
H, мм
Lmax, мм
L, мм
L1, мм
L2, мм
L3, мм
L4, мм
410
633
668
441
441
---
---
472
472
720
1202
299
229
229
602
---
L5, мм
S, мм
S1, мм
S2, мм
d, мм
d1, мм
d2, мм
f1, мм
f2, мм
h, мм
nотв., шт
n1отв., шт
n2отв., шт
n3отв., шт
n4отв., шт
---
977
460
206
10,5
10
14
---
---
420
8
4
---
---
6

Стандартные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

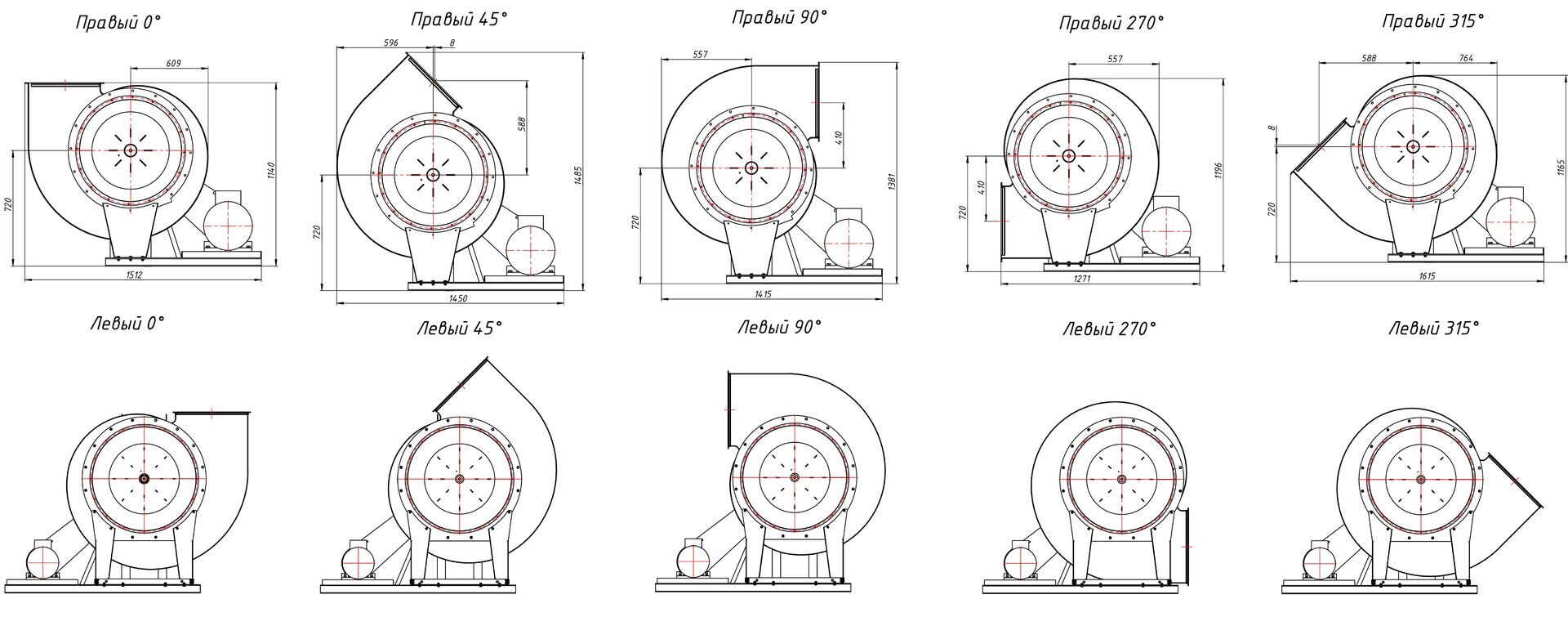

Варианты углов поворота корпуса вентиляторов ВЦ 14-46-6,3 схема 5

ПР0°/Л0°
ПР45°/Л45°
ПР90°/Л90°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
1512
660
1140
420
1446
595
1483
763
1407
556
1380
660
ПР135°/Л135°
ПР270°/Л270°
ПР315°/Л315°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
---
---
---
---
1271
420
1198
478
1614
763
1159
439

Специальные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВЦ 14-46-6,3 схема 5

ПР0°/Л0°/СПЕЦ
ПР45°/Л45°/СПЕЦ
ПР90°/Л90°/СПЕЦ
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
1328
477
1140
420
1288
437
1483
763
1271
420
1380
660
ПР135°/Л135°/СПЕЦ
ПР270°/Л270°/СПЕЦ
ПР315°/Л315°/СПЕЦ
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
1614
763
1315
595
---
---
---
---
---
---
---
---

Аэродинамические характеристики схема 1 (исполнение 1)

Аэродинамические характеристики вентиляторов ВЦ 14-46-6,3 схема 1 (исполнение 1)


Аэродинамические характеристики схема 5 (исполнение 5)

Аэродинамические характеристики вентиляторов ВЦ 14-46-6,3 схема 5 (исполнение 5)

Акустические характеристики схема 1

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
750
88
89
93
95
91
87
82
74
93
1000
96
97
101
103
99
95
90
82
110

Акустические характеристики схема 5

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
750
88
89
93
95
91
87
82
74
93
1000
96
97
101
103
99
95
90
82
110

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
