Регулятор 21ч10нж ( НО - нормально открытый,  "после себя" )

Регулятор 21ч10нжЧугунные рычажные регуляторы 21ч10нж фланцевого исполнения применяются для поддержания необходимого давления в системных трубопроводах, проводящих различные жидкие и газообразные неагрессивные жидкости температурой от -15° до +300° С и номинальным давлением до 16 атмосфер (1,6 МПа). Регуляторы 21ч10нж выпускаются диаметрами условными Ду50, Ду80, Ду100 и Ду150 мм. Поддерживают давление в пределах от 0,15 до 13 атмосфер (0,015-1,3 МПа) при помощи мембранной головки и комплекта грузов, масса которых подбирается в соответствии с требуемыми пределами регулирования. Неравномерность регулирования не превышает 16% от среднего значения регулируемого давления. Температура управляющей среды внутри мембранной головки не должна превышать 90°С. Для защиты резиновой мембраны от высокой температуры верхнюю полость мембранной головки заполняют водой или другой жидкостью, не смешивающейся с регулируемой средой. Установка на трубопроводе - мембранной головкой вверх. Условия эксплуатации - У (О) и Т (Ч) по ГОСТ 15150-69.

Технические характеристики

Диаметр
условного
прохода
Ду (мм)
Пределы
регулируемого
давления
(кг/см2)
Номер
мембранной
головки
Масса
грузов,
кг
Условная
пропускная
способность
3/ч)
50
80
100
150
0,15 - 0,65 4 12 25
63
100
250

0,65 - 0,85 4 17
0,85 - 1 4 21
1 - 2 2 8
2 - 2,5 2 11
2,5 - 3,5 2 18
3,5 - 5 2 30
5 - 8 1 17
8 - 9,5 1 21
9,5 - 13 1 30



Габаритные размеры

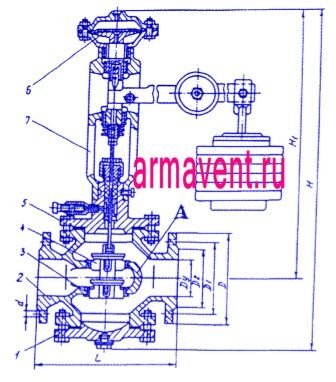

Габаритный чертеж регулятора 21ч10нж

1-нижняя крышка, 2-корпус, 3-седло, 4-двухседельный клапан, 5-верхняя крышка, 6-мембрана,
7-корпус МИМ



Размеры, мм Кол-во
отверстий

Ду, мм Строительная
длина L, мм
Высота
от оси H1, мм
Общая
высота H, мм
Фланцы, мм
D D1 D2 d
50
230
563
688
160
125
102
18
4
80
310
661
750
195
160
133
18
4
100 350 611 780 215 180 158 18 8
150 480 660 880 280 240 212 22 8



Материалы деталей

Наименование Материал
Корпус, крышки СЧ20 ГОСТ 1412-85
Седло, клапан 20Х13 ГОСТ 5632-72
Мембрана Пластина П рулон ТКМЩ-С-1х3-57 ГОСТ 7338-90
