Купить дымососы ДН-13

Дымосос ДН-13    Купить

Дымососы ДН-13Дымосос ДН-13 - тягодутьевая машина одностороннего всасывания, применяемая в различных отраслях промышленности для удаления дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-13, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.
ДН - дымосос с назад загнутыми лопатками
№13 - означает, что рабочее колесо имеет диаметр 13 дециметров (1300 мм).
Количество лопаток рабочего колеса - 16, загнутых назад.
Направление вращения колеса - правое или левое.
Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь (дымосос ДН-13НЖ, К1)

В нашей производственной компании вы можете купить дымососы ДН-13 по лучшей цене.

Стандартное исполнение дымососов ДН-13 :

  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружение -30 +40 °С

Нестандартное исполнение дымососов ДН-13 может включать :

  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
  • климатическое исполнение У1  (умеренный, улица, без навеса), УХЛ, УХЛ1, ХЛ, ХЛ1 (умеренно-холодный, холодный климат, улица, окружение -60 +40 °С)

Расшифровка конструктивных схем (исполнений) дымососов ДН-13

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность,
кВт
Частота вращения
 об./мин.
Производительность,
м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

30

1000

40000

1800

1200

1710

1520

110

1500

60000

4000

1530

2090





Варианты углов поворота корпуса дымососов ДН-13 ПРАВОГО вращения (вид со стороны ДВИГАТЕЛЯ)

Варианты углов поворота корпуса дымососов ДН-13 правого вращения - Компания АрмаВент


Варианты углов поворота корпуса дымососов ДН-13 ЛЕВОГО вращения (вид со стороны ДВИГАТЕЛЯ)

Варианты углов поворота корпуса дымососов ДН-13 левого вращения - Компания АрмаВент

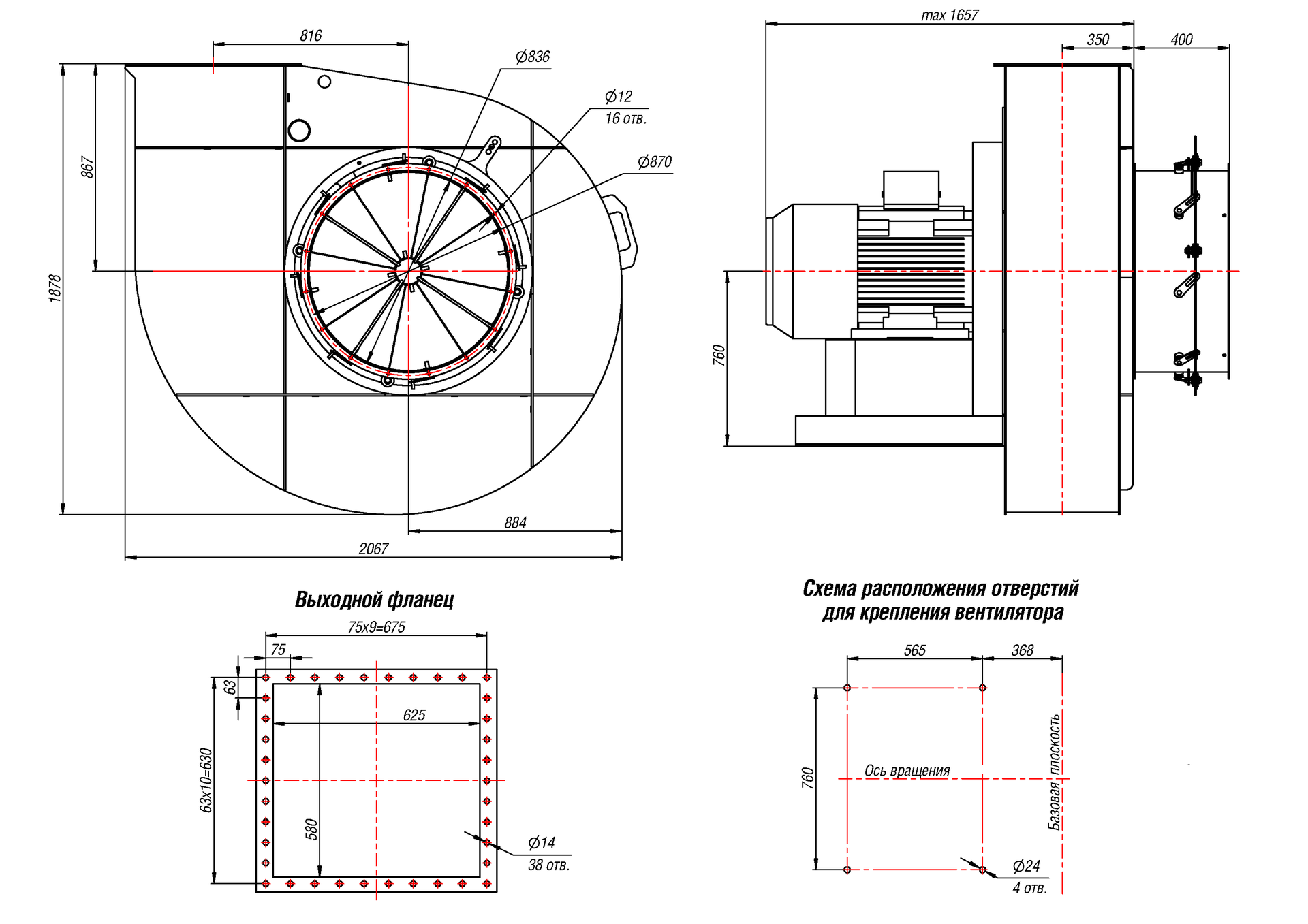

Габаритные и присоединительные размеры схема 1 (мм)
DN-1-1

A A1 A2 C C1 C2 D D1 L H B a1 a2
816 675 630 368 760 565 836 870 1780 1876 2068 625 580
d d1 h h1 n n1 n3 n4 t1 t2 l
14 15 760 867 16 38 9 10 75 63 750

Примечание: n и n1 - количество отверстий , n3 и n4 - число расстояний t1 и t2 соответственно



Габаритные и присоединительные размеры схема 3 (в мм)

DN-3

A max a B b D D1 d H h h1 C E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
3072 717 2051 812,5 830 875 14 1849 838 760 625 580 368 800 760 75 63 675 630 16 38 9 10

Примечание: N и N2 - количество отверстий , n1 и n2 - число расстояний t1 и t2 соответственно



Габаритные и присоединительные размеры схема 5 (в мм)

DN-5

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

2030 717 2051 2845 812,5 830 875 14 1849 838 760 625 580

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

381 650 370 620 990 75 63 675 630 16 38 5 9 10

Примечание: N, N2 и N3 - количество отверстий , n1 и n2 - число расстояний t1 и t2 соответственно

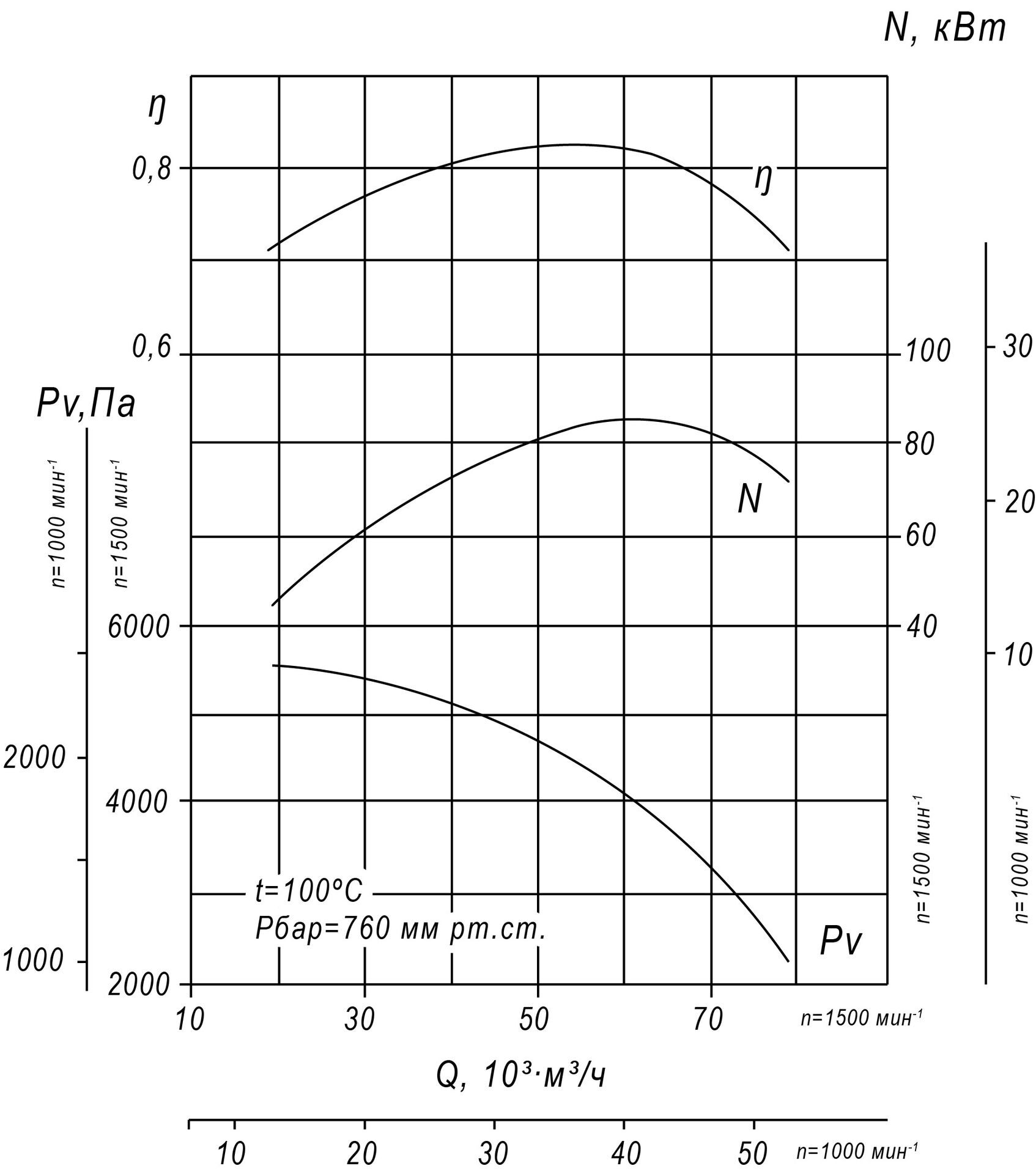

Аэродинамические характеристики дымососов ДН-13

dn_13



Акустические характеристики

n, мин -1 Зона измерений Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1000 Нагнетание 101 106 105 102 100 96 90 107
Всасывание 97 102 101 98 96 92 86 103
Вокруг корпуса 92 97 95 92 89 84 78 96
1500 Нагнетание 110 113 118 115 112 107 102 120
Всасывание 106 109 114 111 108 103 98 116
Вокруг корпуса 101 104 108 105 101 95 90 109

При условиях: Температура окружающей среды =100°С;  Рбар=760 мм рт. ст.;  ΔОНА=0°
