Купить калориферы КСК у производителя

Калориферы КСК          Цены (прайс-лист)      Каталог

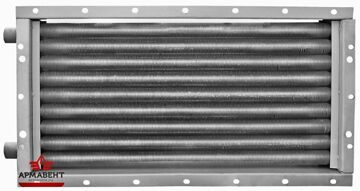

ksk Водяные калориферы КСК - компактные экономичные промышленные агрегаты, основной задачей которых является нагрев окружающего воздуха в больших помещениях в максимально короткие сроки и с минимальными затратами электроэнергии. Помимо этого, калориферы можно использовать в качестве теплоутилизаторов с промежуточным теплоносителем. Входят в состав различных агрегатов (например, СТД-300), систем отопительного оборудования, кондиционирования и вентиляции воздуха. В качестве теплоносителя в КСК применяется горячая или перегретая вода температурой не более 190 С° и давлением не более 1,2 МПа.
Калориферы КСК по умолчанию изготавливаются из углеродистой стали, в своей конструкции имеют два (КСК 2), три (КСК 3) или четыре (КСК 4) ряда теплоотдающих элементов из шовной стальной трубы 16х1,2-1,5 мм с алюминиевым спирально-накатным оребрением диаметром ~39 мм, состоят из теплоотдающих элементов, трубных решеток, крышек и съемных оцинкованных щитков. Возможно изготовление калориферов КСК из нержавеющей стали или бесшовной трубы. Для установки и крепления калориферов при монтаже предусмотрены овальные отверстия 12х16 по боковым сторонам трубных решеток и съемных щитков.

Продукция изготовлена в соответствии с ТУ 4864-005-03002146-2016. Наше производство калориферов КСК, как
и все отопительное оборудование, основано на применении передовых технологий.

В нашей производственной компании вы можете купить калориферы КСК по лучшей цене.

Условия эксплуатации
Нагреваемый окружающий воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-76 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов. Агрегаты предназначены для эксплуатации в условиях холодного климата категории размещения 3 (ХЛ3) по ГОСТ 15150-69. Калориферы не должны устанавливаться на объекты, создающие внешнюю вибрацию со среднеквадратическим значением более 2 мм/с. В зимнее время пуск в работу калориферов КСК должен осуществляться со скоростью подъема температуры не более 30°С в час.


Технические характеристики двухрядных водяных калориферов КСК 2

Условное
обозначение
Площадь
поверхности
теплообмена,
м2
Производительность
по воздуху,
м3
Производительность
по теплу,
КВт
Число ходов
по теплоносителю
Масса, кг,
не более
Калорифер КСк 2-1 6,44 2000 22,9 4 18
Калорифер КСк 2-2 8,44 2500 30 4 24
Калорифер КСк 2-3 9,43 3150 33,5 4 24
Калорифер КСк 2-4 10,93 4000 38,8 4 27
Калорифер КСк 2-5 13,92 5000 49,4 4 31
Калорифер КСк 2-6 8,71 2500 30,9 6 25
Калорифер КСк 2-7 10,74 3150 38,1 6 27
Калорифер КСк 2-8 12,76 4000 45,3 6 31
Калорифер КСк 2-9 14,79 5000 52,5 6 35
Калорифер КСк 2-10 18,83 6300 66,9 6 42
Калорифер КСк 2-11 53,03 16000 195,5 4 115
Калорифер КСк 2-12 83,13 25000 300 4 170



Технические характеристики трехрядных водяных калориферов КСК 3

Условное
обозначение
Площадь
поверхности
теплообмена,
м2
Производительность
по воздуху,
м3
Производительность
по теплу,
КВт
Число ходов
по теплоносителю
Масса, кг,
не более
Калорифер КСк 3-1 9,85 2000 37 4 25
Калорифер КСк 3-2 12,14 2500 47,4 4 29
Калорифер КСк 3-3 14,24 3150 60 4 33
Калорифер КСк 3-4 16,71 4000 75,4 4 37
Калорифер КСк 3-5 21,29 5000 98,4 4 45
Калорифер КСк 3-6 13,26 2500 50,7 6 35
Калорифер КСк 3-7 16,34 3150 65,4 6 40
Калорифер КСк 3-8 19,42 4000 83,2 6 45
Калорифер КСк 3-9 22,5 5000 103,5 6 50
Калорифер КСк 3-10 28,66 6300 135,6 6 60
Калорифер КСк 3-11 83,12 16000 360 4 155
Калорифер КСк 3-12 125,27 25000 556,7 4 230



Технические характеристики четырехрядных водяных калориферов КСК 4

Условное
обозначение
Площадь
поверхности
теплообмена,
м2
Производительность
по воздуху,
м3
Производительность
по теплу,
КВт
Число ходов
по теплоносителю
Масса, кг,
не более
Калорифер КСк 4-1 12,88 2000 43,4 4 30
Калорифер КСк 4-2 15,87 2500 58,5 4 35
Калорифер КСк 4-3 18,86 3150 70,4 4 40
Калорифер КСк 4-4 21,8 4000 88,7 4 45
Калорифер КСк 4-5 27,84 5000 115,2 4 55
Калорифер КСк 4-6 17,42 2500 59,1 6 40
Калорифер КСк 4-7 21,47 3150 76,1 6 45
Калорифер КСк 4-8 25,52 4000 97 6 50
Калорифер КСк 4-9 29,57 5000 120,9 6 60
Калорифер КСк 4-10 37,66 6300 157,6 6 75
Калорифер КСк 4-11 110,05 16000 417,7 4 200
Калорифер КСк 4-12 166,25 25000 648,4 4 290



Характеристики приведены для режима :

  • температура воды на входе + 150°С
  • температура воды на выходе + 70°С
  • температура воздуха на входе - 20°С
  • массовая скорость воздуха в набегающем потоке 3,6 кг/м2
  • скорость воды в трубах - 0,7 ± 0,035 м/с;
  • аэродинамическое сопротивление 3-х рядных калориферов - 53,5 +4,28
  • аэродинамическое сопротивление 4-х рядных калориферов - 68,2 +5,46

Параметры теплоносителя (горячая или перегретая вода) :

  • рабочее давление не более 1,2 МПа
  • для парового теплоносителя давление пара на входе не более 0,5 МПа
  • температура не более 190°С


Показатели надежности :

  • средний срок службы - не менее 11 лет
  • полный установленный ресурс - не менее 13200 ч
  • установленная безотказная наработка - не менее 3000 ч
  • среднее время восстановления работоспособного состояния - не более 12 ч

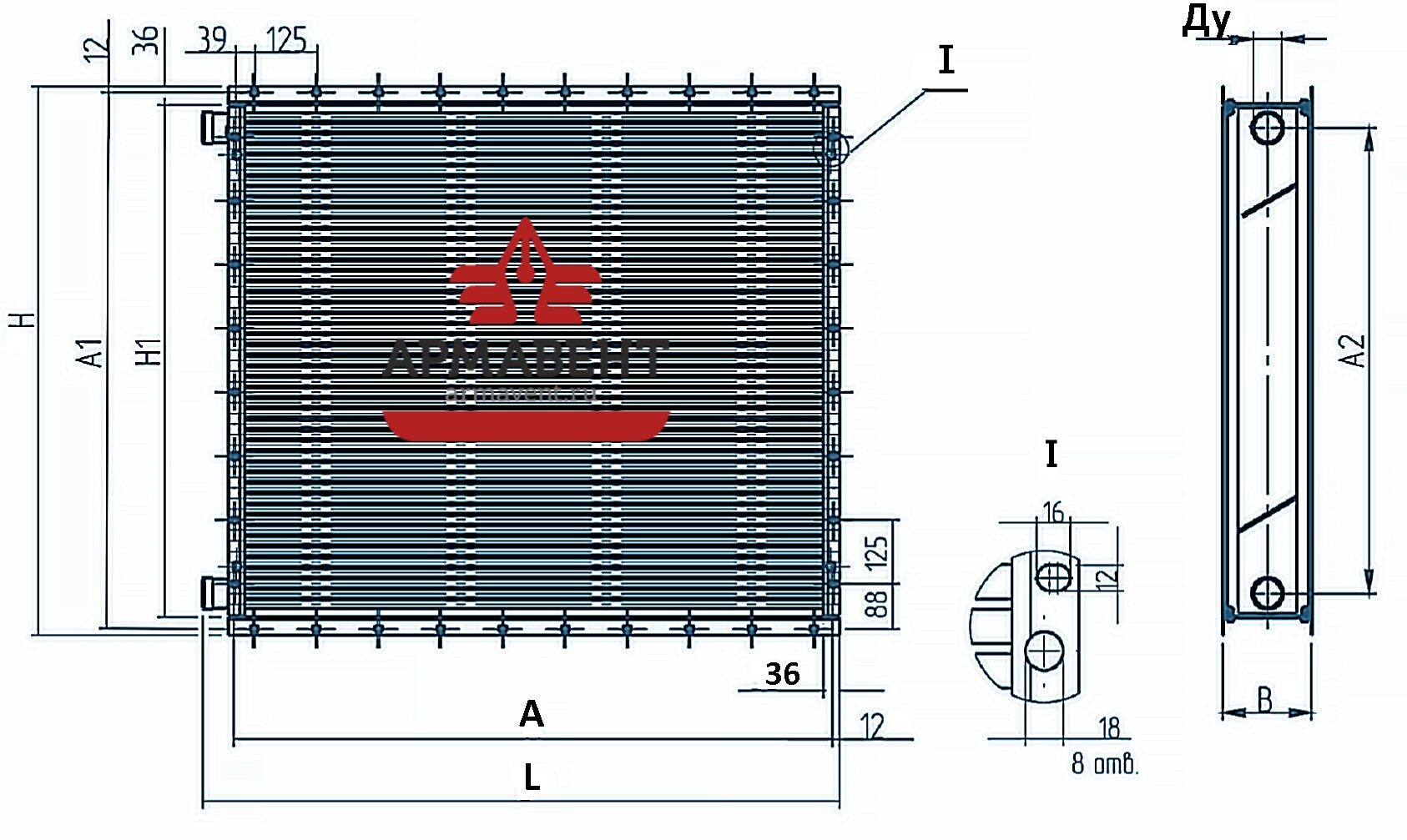

Габаритные и присоединительные размеры калориферов КСК 2

Чертеж калориферов КСК 2

Типоразмер калорифера

Размеры в мм

Macca, кг,
не более

А ±5

A1 ±3

А2

L

Н

H1

В

Ду

КСк 2-1

578

426

305

650

450

378

150

32

18

КСк 2-2

703

426

305

775

450

378

150

32

24

КСк 2-3

828

426

305

900

450

378

150

32

24

КСк 2-4

953

426

305

1025

450

378

150

32

27

КСк 2-5

1203

426

305

1275

450

378

150

32

31

КСк 2-6

578

551

430

650

575

503

150

32

25

КСк 2-7

703

551

430

775

575

503

150

32

27

КСк 2-8

828

551

430

900

575

503

150

32

31

КСк 2-9

953

551

430

1025

575

503

150

32

35

КСк 2-10

1203

551

430

1275

575

503

150

32

42

КСк 2-11

1703

1051

912

1774

1075

1003

150

50

115

КСк 2-12

1703

1051

1392

1774

1575

1503

150

50

170



Габаритные и присоединительные размеры калориферов КСК 3 и КСК 4

чертеж калориферов КСК 3, КСК 4

  Размер,
мм

КСк3-1

КСк3-2

КСк3-3

КСк3-4

КСк3-5

КСк3-6

КСк3-7

КСк3-8

КСк3-9

КСк3-10

КСк3-11

КСк3-12

КСк4-1

КСк4-2

КСк4-3

КСк4-4

КСк4-5

КСк4-6

КСк4-7

КСк4-8

КСк4-9

КСк4-10

КСк4-11

КСк4-12

А

250

250

250

250

250

375

375

375

375

375

875

1375

А1±3

426

426

426

426

426

551

551

551

551

551

1050

1551

А2

450

450

450

450

450

575

575

575

575

575

1075

1575

А3

305

305

305

305

305

430

430

430

430

430

912

1392

B

500

625

750

875

1125

500

625

750

875

1125

1625

1625

B1±3

578

703

828

953

1203

578

703

828

953

1203

1703

1703

B2

602

727

852

977

1227

602

727

852

977

1227

1727

1727

L

650

775

900

1025

1275

650

775

900

1025

1275

1775

1775

32

32

32

32

32

32

32

32

32

32

50

50

n

4

5

6

7

9

4

5

6

7

9

13

13

n2

2

2

2

2

2

3

3

3

3

3

7

11

V, m3

0,05

0,06

0,07

0,08

0,1

0,06

0,08

0,09

0,1

0,13

0,34

0,5
