Купить дутьевые вентиляторы ВДН-10 у производителя

Вентилятор ВДН-10 (№10)

Цены (прайс-лист)


Вентилятор ВДН-10 схема 1 (исполнение 1) Вентилятор ВДН-10 схема 3 (исполнение 3)Основные параметры :
  • Тягодутьевая машина одностороннего всасывания
  • №10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)
  • Укомплектован осевым направляющим аппаратом
  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных
Конструктивное исполнение :
  • Схема 1 (исполнение 1) - рабочее колесо вентилятора расположено на валу электродвигателя (посмотреть схему)
  • Схема 3 (исполнение 3) - рабочее колесо вентилятора соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
  • Схема 5 (исполнение 5) - рабочее колесо вентилятора расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВДН-10)
  • Коррозионностойкие из нержавеющей стали (вентилятор ВДН-10К1 или ВДН-10НЖ)
Стандартное исполнение (по умолчанию) :
  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
Нестандартное исполнение (по запросу) может включать :
  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения вентиляторов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
В нашей производственной компании вы можете купить дутьевые вентиляторы ВДН-10 по лучшей цене.

Технические характеристики
Конструктивное
исполнение
(схема)
Комплектация
электродвигателями
Пределы параметров в рабочей зоне
при температуре перемещаемой среды 30°С
Масса
схема 1,
кг
Масса
схема 3,
кг
По мощности
(кВт)
По частоте вращения
(об./мин.)
По производительности
3/час)
По полному давлению
(Па)
 1 и 3
11
1000
5000-24000
1900-650
720
900
37
1500
8000-34000
4205-1500
850
1000
5
по запросу

Общие габаритные размеры схема 1 (мм)

Габаритный чертеж вентиляторов ВДН-10 схема 1 (исполнение 1)

Общие габаритные размеры схема 3 (мм)

Габаритный чертеж вентиляторов ВДН-10 схема 3 (исполнение 3)

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "двигателя")

Варианты углов поворота корпуса вентиляторов ВДН-10

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1491 791 1624 694 1895 742 1485 645 1624 694 1491 700
ПР135°/Л135° ПР180°/Л180° ПР270°/Л270°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1485 645 1895 1152 1491 700 1624 930 1624 930 1491 791

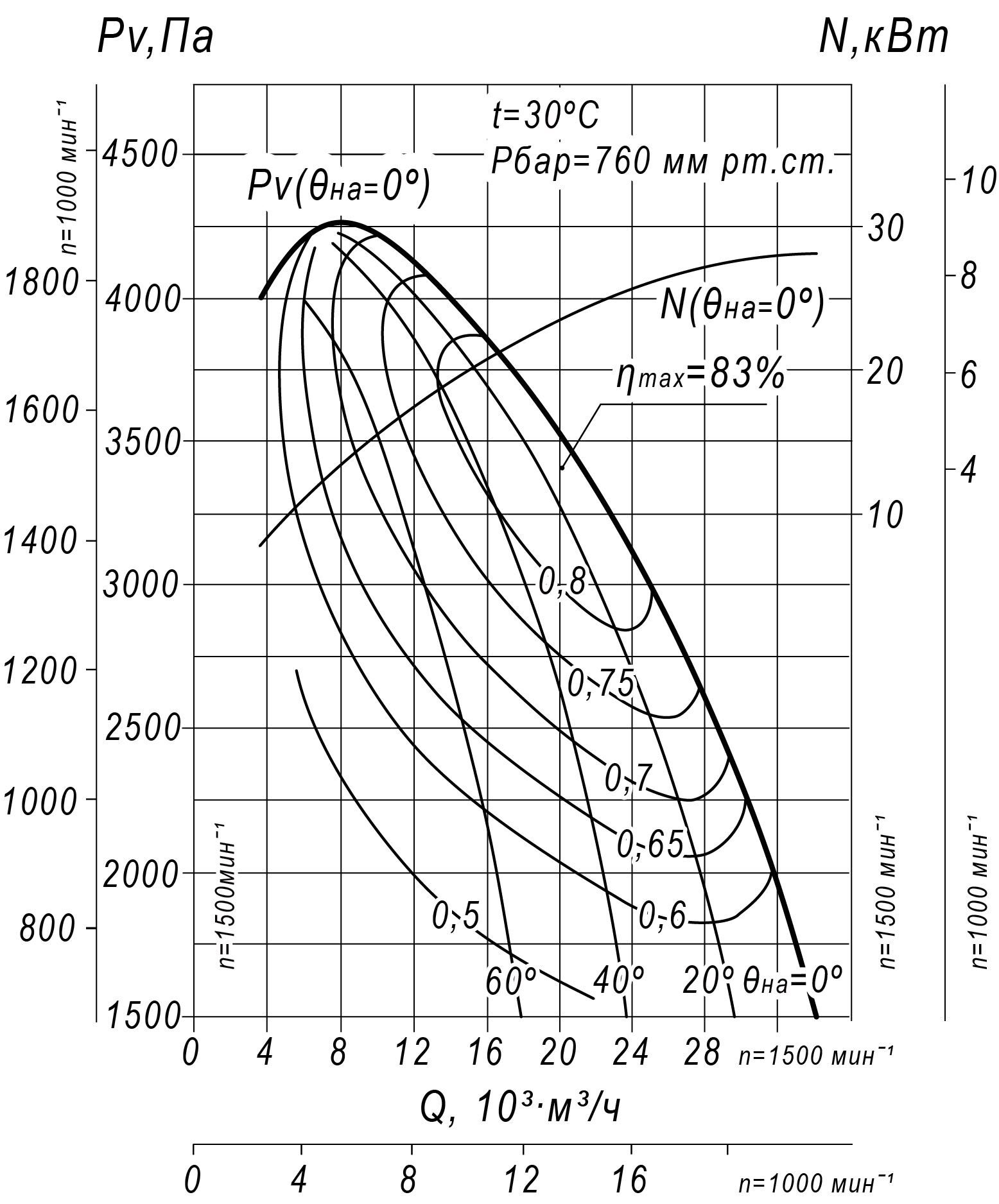

Аэродинамические характеристики вентиляторов ВДН-10 (№10) схема 1 и схема 3

Аэродинамические характеристики вентиляторов ВДН-10 (№10) схема 1 и схема 3

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1000 89 92 90 87 84 77 70 91
1500 94 97 101 98 94 88 83 102

Варианты установки и крепления вентиляторов ВДН-10 к фундаменту

Для вентиляторов исполнением 1 (схемой 1)

стандартное исполнение на едином постаменте на едином постаменте с виброоснованием
1-1 1-2 1-3

Для вентиляторов исполнением 3 (схемой 3)

стандартное исполнение
на едином постаменте
на едином постаменте с виброоснованием
3-1
3-2
3-3

Для вентиляторов исполнением 5 (схемой 5)

стандартное исполнение на едином постаменте на едином постаменте с виброоснованием
5-1 5-2 5-3


Для правильного подбора дутьевых вентиляторов рекомендуем заполнить опросный лист
