Купить демонтажные вставки для труб

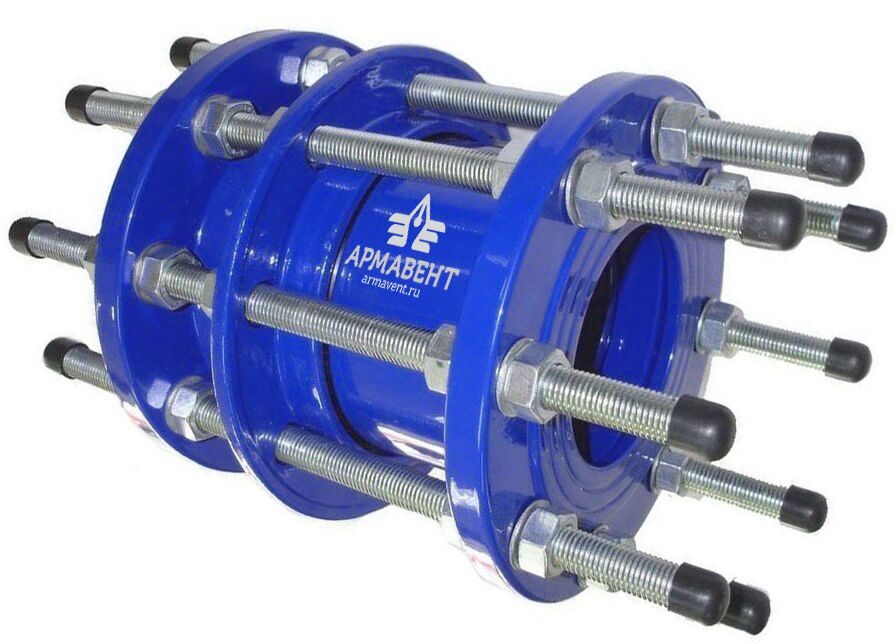

Демонтажные вставки

Фланцевые чугунные демонтажные вставки предназначены для компенсаций осевых и угловых смещений, возникающих при ремонте труб и монтаже запорно-регулирующей трубопроводной арматуры. Выпускаются диаметрами условными (Ду) - 50, 80,100,150, 200, 250, 300, 400, 500 и 600 мм, состоят из фланцевого патрубка, фланца с муфтой, прижимного и уплотнительного кольца, крепежа (шпильки, гайки, шайбы). Корпусные детали покрыты эпоксидно-порошковой эмалью.
При монтаже фланец с муфтой насаживается на патрубок, перемещается по нему на необходимую длину в пределах +/- 25 мм, затем монтируется между неподвижными фланцами путем стягивания прижимного кольца, резинового уплотнения и шпилек. Тем самым обеспечивается герметичное соединение патрубка и муфты.

В нашей компании вы можете купить чугунные демонтажные вставки по лучшей цене.

Технические характеристики

Характеристика	Параметр
Рабочая среда	вода, нейтральные жидкости, фекальные воды, сточные воды
Температура рабочей среды	от -20 до +110 °C
Условное давление	1,0 / 1,6 МПа
Осевая подвижность	+/- 25 мм
Направление потока и установочное положение	любое
Гарантийный срок эксплуатации, месяцев	12

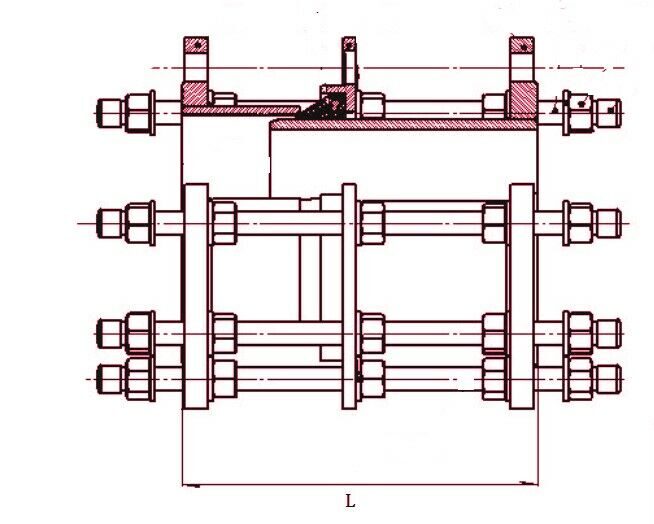

Габаритные и присоединительные размеры

Диаметр условного прохода Ду, мм	Условное давление, МПа	Строительная длина L, мм	Масса, кг
50	1,0	180	9
80	1,0	200	16
100	1,0	200	18
150	1,0	200	30
200	1,0	220	36
200	1,6	220	36
250	1,0	220	47
250	1,6	230	52
300	1,0	220	64
300	1,6	250	69
400	1,0	230	95
400	1,6	270	100
500	1,0	260	140
500	1,6	280	200
600	1,0	260	196
600	1,6	300	270

Материалы основных деталей

Наименование	Материал
Патрубок с фланцем	Высокопрочный чугун GGG50 c эпоксидно-порошковым покрытием
Муфта	Высокопрочный чугун GGG50 c эпоксидно-порошковым покрытием
Кольцо прижимное	Высокопрочный чугун GGG50 c эпоксидно-порошковым покрытием
Уплотнение	EPDM
Шпильки, гайки, шайбы	Оцинкованная сталь
