Пневмоприводные шаровые краны фланцевого присоединения, из углеродистой стали, предназначены для полного перекрытия воды, пара, нефтепродуктов, слабоагрессивных сред, природного или сжиженного газа в различных трубопроводах. Температура рабочей среды от -30°С до 200°С, рабочее давление Ру16 атмосфер (1,6 МПа). Шаровые краны с пневмоприводом 11с667п выпускаются диаметрами условными : Ду10, Ду15, Ду20, Ду25, Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250 и Ду300, при этом имеют полнопроходную или неполнопроходную конструкцию внутреннего проходного сечения. Корпус кранов изготавливается из углеродистой стали, шар - нержавеющий. Краны соответствуют самым высоким мировым стандартам и рекомендованы к применению в системах тепловодоснабжения, в нефтепроводах и газопроводах, в сфере жилищно-коммунального хозяйства, в промышленных и строительных комплексах.
Особенностью конструкции кранов 11с667п является наличие пневматического исполнительного механизма (ПИМ), с помощью которого происходит дистанционное управление краном (открытие или закрытие).
Пневмоприводы, применяемые в обвязке кранов, подразделяются на два типа - одностороннего действия (при отсутствии давления пружина возвращает затвор в исходное положение) и двустороннего действия (при отсутствии давления положение затвора зафиксировано).
К основным преимуществам кранов шаровых c пневмоприводом можно отнести : длительный срок службы корпусных деталей (до 30 лет), довольно большая гарантийная наработка на отказ, низкое гидравлическое сопротивление, высокая герметичность, отсутствие застойных зон в корпусе, ремонтопригодность.
Поставляются с паспортами и сертификатами.
Технические характеристики
Диаметр номинальный DN=Ду, мм | Полный проход | Неполный проход |
||||||||||||||||||||||
10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 65 /50 |
100 /80 |
125 /100 |
150 /100 |
200 /150 |
250 /200 |
300 /250 |
|||
Эффективный диаметр по ГОСТ 28343 | 9 | 12,5 | 17 | 24 | 30 | 37 | 49 | 64 | 75 | 98 | 123 | 148 | 198 | 248 | 298 | 49 | 75 | 98 | 98 | 148 | 198 | 248 | ||
Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) | |||||||||||||||||||||||
Герметичность затвора | без видимых протечек, класс герметичности А по ГОСТ Р 54808 | |||||||||||||||||||||||
Температура рабочей среды Т, oС | от -30 до +200 | |||||||||||||||||||||||
Климатическое исполнение по ГОСТ 15150 | У1 | |||||||||||||||||||||||
Температура окружающей среды, oС | от -20 до +50 | |||||||||||||||||||||||
Направление подачи рабочей среды | двустороннее | |||||||||||||||||||||||
Установочное положение на трубопроводе | любое | |||||||||||||||||||||||
Присоединительные размеры и размеры уплотнительных поверхностейстей фланцев трубопровода |
исполнение В ряд 1 по ГОСТ Р 54432 | |||||||||||||||||||||||
Управляющая среда | Сухой воздух без примесей масла по ГОСТ 17433 | |||||||||||||||||||||||
Рабочее давление управляющей среды, МПа (кгс/см2) |
0,6 (6) | |||||||||||||||||||||||
Максимально допустимое давление управляющей среды, МПа (кгс/см²) |
Двустороннего действия – 1,0 (10) | |||||||||||||||||||||||
Одностороннего действия – 0,8 (8) | ||||||||||||||||||||||||
Тип ПИМ | Двустороннего действия | АП063 | АП075 | АП085 | АП100 | АП115 | АП145 | АП180 | АП330 | АП085 | АП100 | АП115 | АП145 | АП180 | АП330 | |||||||||
Одностороннего действия | АП063 | АП075 | АП100 | АП115 | АП145 | АП180 | АП200 | АП240 | АП270 | - | - | АП115 | АП145 | АП180 | АП240 | АП270 | - | |||||||
Масса крана с пневмоприводом, кг | 3,9 4,1 |
3,8 4,0 |
4,6 6,4 |
5,9 7,7 |
8,7 12,6 |
10,4 14,3 |
14,2 20,3 |
19,8 33 |
20,8 34 |
31,1 58,6 |
50 87,5 |
59 113 |
107,4 187 |
247 | 438 | 16,2 22,3 |
24,8 38 |
38,7 66,2 |
46,2 74 |
67,5 122 |
123 202 |
267 |

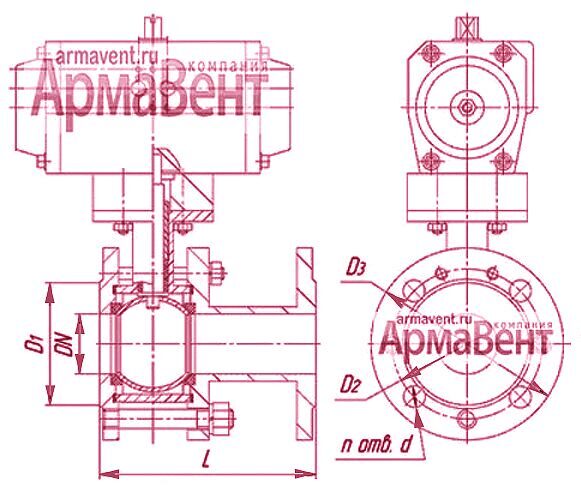

Габаритные и присоединительные размеры кранов шаровых с пневмоприводом (мм)
DN, мм |
Полный проход |
Неполный проход |
||||||||||||||||||||
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
65/50 |
100/80 |
125/100 |
150/100 |
200/150 |
250/200 |
300/250 |
|
D1 |
41 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
118 |
156 |
184 |
211 |
266 |
319 |
370 |
D2 |
60 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
145 |
180 |
210 |
240 |
295 |
355 |
410 |
D3 |
90 |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
180 |
215 |
245 |
280 |
335 |
405 |
460 |
L |
102 |
108 |
117 |
127 |
140 |
165 |
180 |
200 |
210 |
230 |
255 |
280 |
330 |
450 |
500 |
200 |
230 |
255 |
280 |
330 |
450 |
500 |
n |
4 |
8 |
12 |
8 |
12 |
|||||||||||||||||
d |
14 |
18 |
22 |
26 |
18 |
22 |
26 |
Наименование детали
|
Марка материала
|
Корпус
|
Ст 3, Сталь 20 ГОСТ 1050
|
Шар
|
Сталь 12Х18Н10Т ГОСТ 5632
|
Шток
|
Сталь 20Х13 ГОСТ 5632
|
Уплотнение в затворе
|
Фторопласт-4 ГОСТ 10007
|
Уплотнение сальниковое
|
Фторопласт-4 ГОСТ 10007
|
Гарантии
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.
Срок консервации - 3 года.
Срок службы - не менее 10 лет.
Наработка на отказ - 2000 циклов.
