Купить вентиляторы ВЦП 7-40-8 (№8) у производителя

Вентилятор ВЦП 7-40-8 (№8)

Цены (прайс-лист)


Вентилятор ВЦП 7-40-8 (№8) схема 1 (исполнение 1) Вентилятор ВЦП 7-40-8 (№8) схема 5 (исполнение 5)
Основные параметры :
  • Пылевой, среднего давления, одностороннего всасывания
  • №8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
  • Количество лопаток рабочего колеса - 6 (загнутых вперед)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 3 (схема 3) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВЦП 7-40-8 (№8))
  • Общего назначения жаростойкие из углеродистой стали (ВЦП 7-40-8Ж2)
  • Коррозионностойкие из нержавеющей стали (ВЦП 7-40-8К1)
  • Коррозионностойкие жаростойкие из нержавеющей стали (ВЦП 7-40-8К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВЦП 7-40-8В), только схема 1
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦП 7-40-8ВК1), только схема 1

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнения 1 и 3 (схемы 1 и 3)
5,5
1000
3900-10500
1150-950
ДО-42 х 4
ВР-203 х 4
285
7,5
1000
3900-15000
1150-750
ДО-42 х 4
ВР-203 х 4
300
18,5
1500
6000-15000
2650-2250
ДО-42 х 4
ВР-203 х 4
350
22
1500
6000-19000
2650-2050
ДО-42 х 6
ВР-203 х 4
380
30
1500
6000-23500
2650-1750
ДО-42 х 6
ВР-203 х 6
405
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 5 (схема 5)
7,5
1000*/960**
3900-15000
1150-750
ДО42х4, ВР203х4
365
11
1500*/1135**
4500-16300
1550-1050
ДО42х4, ВР203х4
365
15
1000*/1200**
4900-19000
1750-1150
ДО43х4, ВР203х6
430
18,5
1000*/1285**
5100-20500
2000-1350
ДО43х4, ВР203х6
450
18,5
1500*/1320**
5200-20100
2100-1400
ДО43х4, ВР203х6
415
22
1500*/1450**
6000-20000
2550-1850
ДО43х4, ВР203х6
450
30
1500*/1520**
6150-24000
2850-1900
ДО43х4, ВР203х6
470
37
1500*/1615**
6600-25200
3150-2150
ДО43х4, ВР203х6
520
37
1500*/1670**
6800-25000
3400-2350
ДО43х4, ВР203х6
520
45
1500*/1700**
9900-26800
3550-2400
ДО43х4, ВР203х6
550
55
1500*/1810**
7400-28900
4000-2650
ДО44х4, ВР203х8
620
55
1500*/1900**
7700-29000
4400-3050
ДО44х4, ВР203х8
620

* - частота вращения электродвигателя
** - частота вращения на рабочем колесе через клиноременную передачу

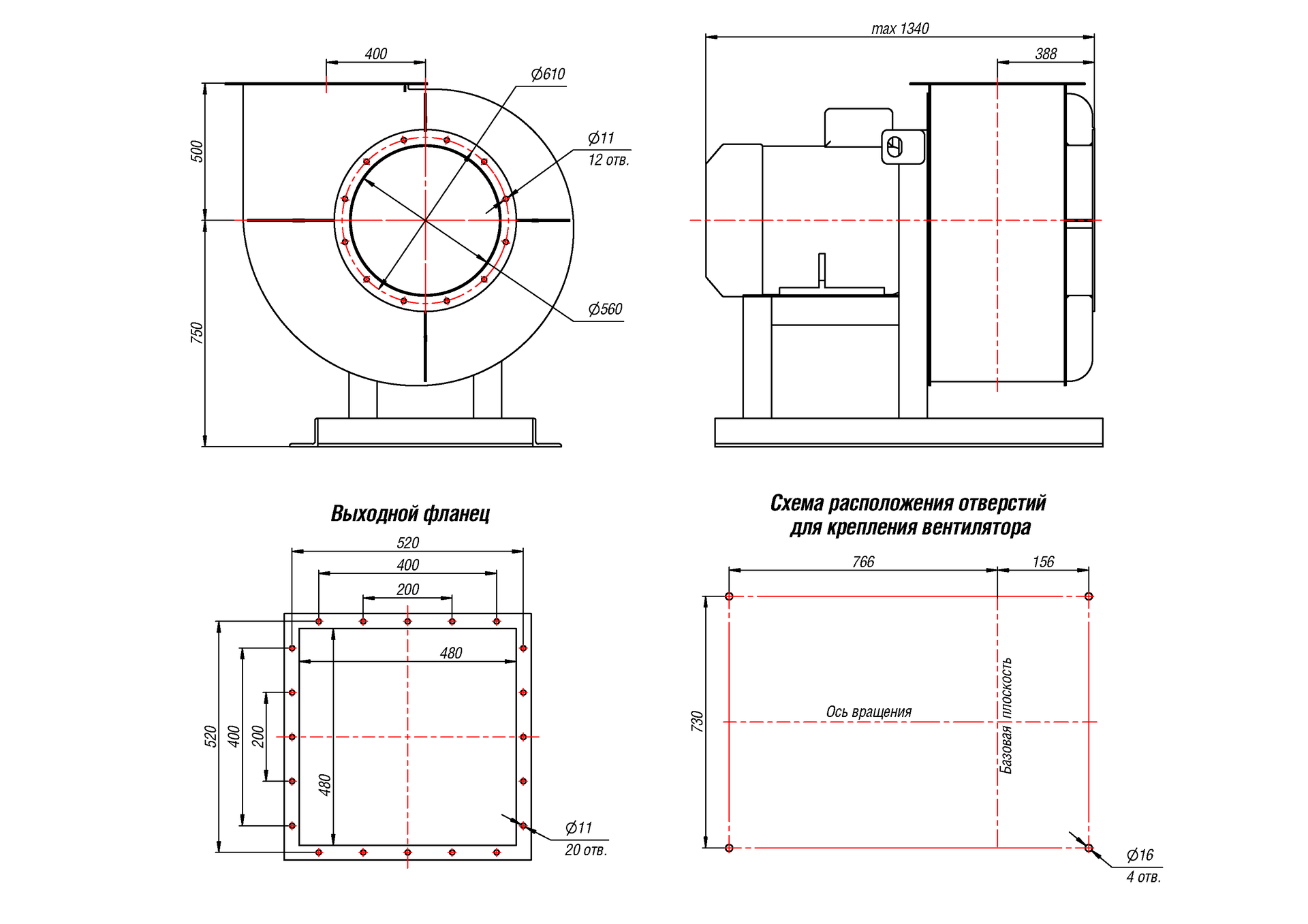

Общие габаритные размеры схема 1 (мм)
Габаритный чертеж вентиляторов ВЦП 7-40-8 (№8) исполнение 1 (схема 1)
Общие габаритные размеры схема 3 (мм)
Габаритный чертеж вентиляторов ВЦП 7-40-8 (№8) исполнение 3 (схема 3)

Варианты углов поворота корпуса и зависящие от них габариты (схема 1 и схема 3, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВЦП 7-40-8 (№8) схемы 1 и 3 (исполнения 1 и 3)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1201 523 1250 500 1108 494 1583 833 1083 583 1427 677
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1387 554 1364 614 1084 500 1273 523 1386 833 1244 494

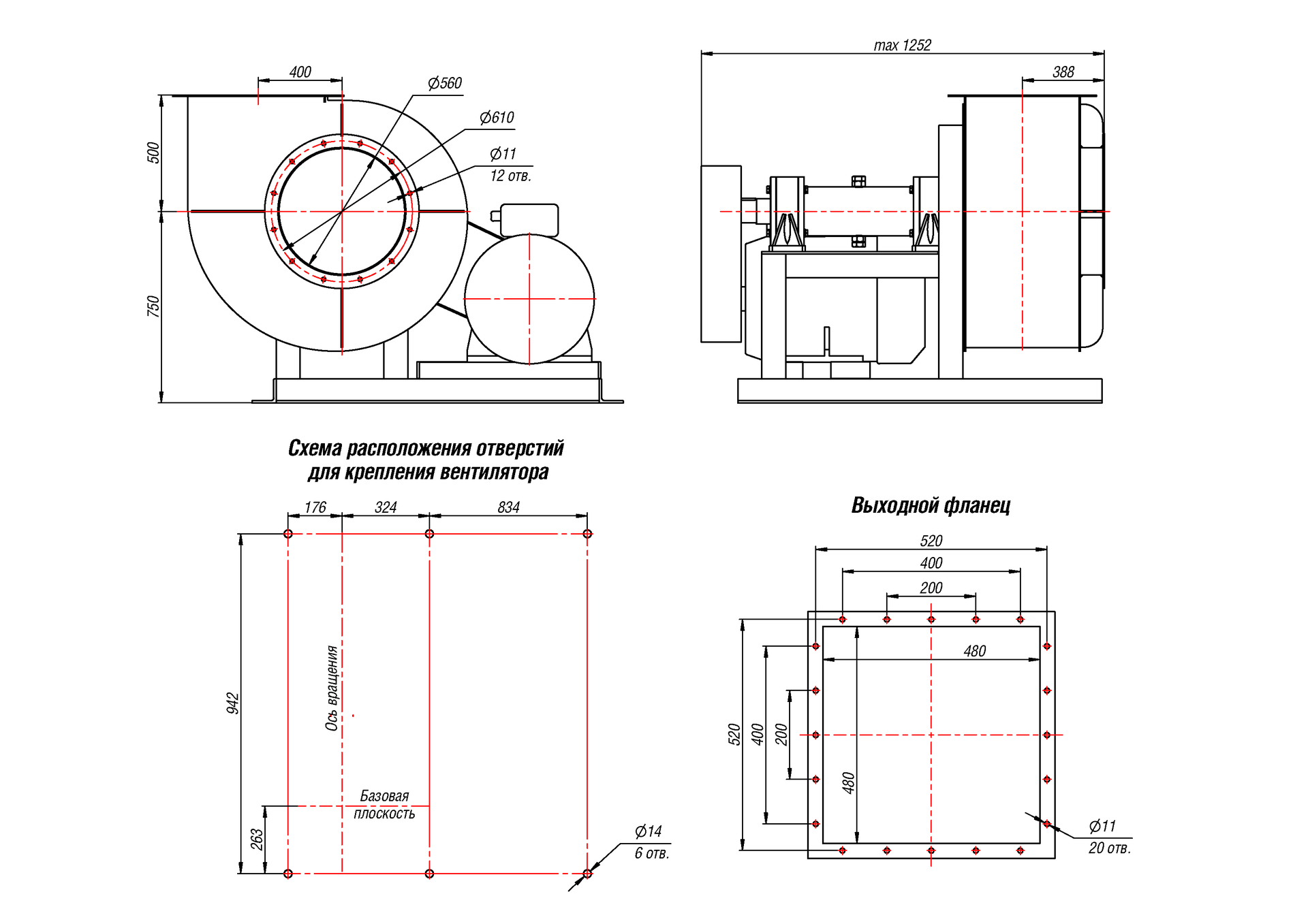

Общие габаритные размеры схема 5 (мм)

Габаритный чертеж вентиляторов ВЦП 7-40-8 (№8) исполнение 5 (схема 5)

Стандартные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВЦП 7-40-8 (№8) схема 5 (исполнение 5)
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1896 678 1250 500 1832 614 1583 833 1802 584 1427 677
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
- - - - 1718 500 1273 523 2050 832 1244 494


Специальные варианты углов поворота корпуса (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВЦП 7-40-8 (№8) схема 5 (исполнение 5)

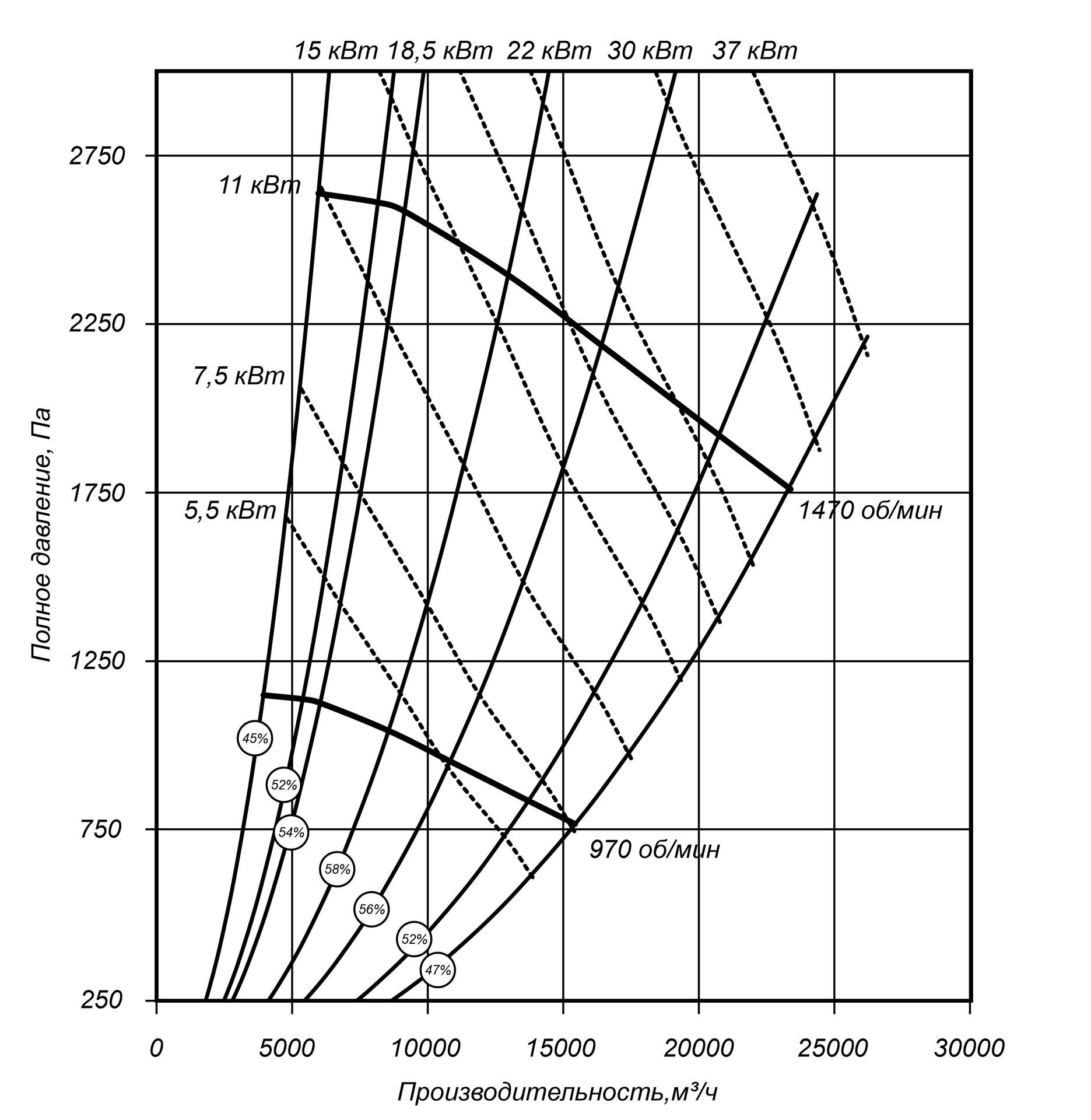

Аэродинамические характеристики вентиляторов ВЦП 7-40-8 (№8) схема 1, схема 3

aero-pylevoy-8-1-3

Аэродинамические характеристики вентиляторов ВЦП 7-40-8 (№8) схема 5

aero-pylevoy-8-5
Акустические характеристики схемы 1 и 3
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 94 97 104 115 103 100 96 92 113

Акустические характеристики схема 5
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1615 97 100 107 118 106 103 99 95 116
1810 98 101 108 119 107 104 100 96 117
