Купить компенсаторы резиновые фланцевые по низким ценам

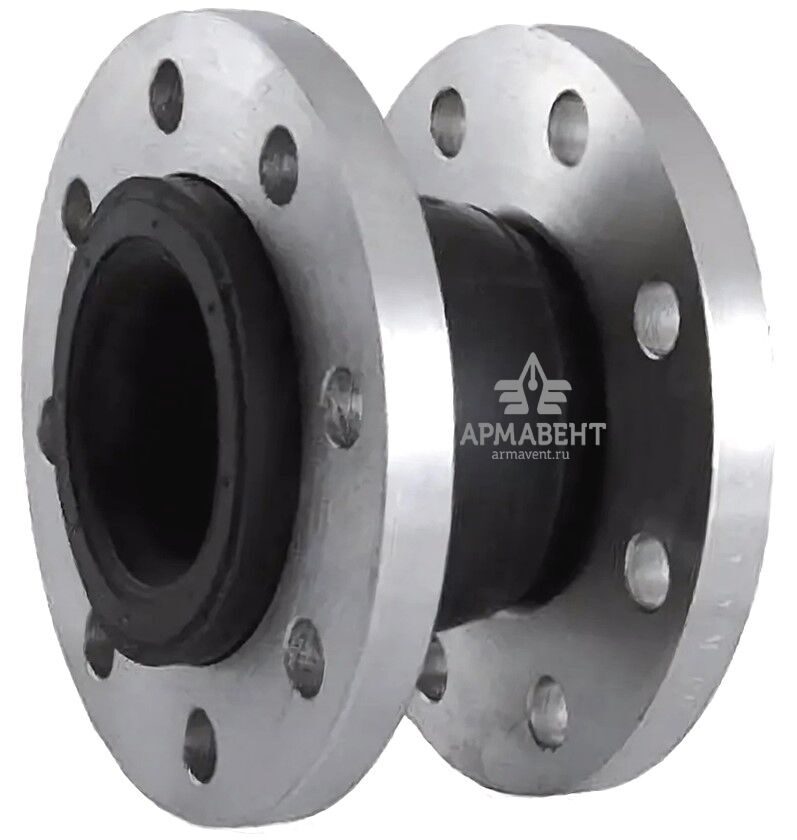

Компенсаторы резиновые фланцевые

Компенсаторы резиновые фланцевыеПредлагаем компенсаторы резиновые фланцевого монтажного исполнения, предназначенные для снижения шума, вибрации, гидравлических ударов и компенсации продольных, поперечных смещений, тепловых удлинений трубопроводов. Компенсатор резиновый изготовлен из специальной жаростойкой синтетической резины (основной компенсирующий элемент) и присоединительных стальных фланцев для крепления к трубопроводу. Материал синтетической резины по своим качествам превосходит натуральную или хлоропреновую резину, что создаёт повышенную стойкость к воздействию горячей воды и пара (резина EPDM) или нефтепродуктов (резина NBR), обеспечивает постоянную устойчивость к давлению в течении длительного временного периода. Компенсаторы резиновые фланцевые выпускаются диаметрами условными Ду32, Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду900 и Ду1000 мм. Рабочая среда: воздух, горячая и холодная вода, неагрессивные масла и нефтепродукты. Рабочее давление : Ру10 атмосфер, (1,0 МПа), Ру16 атмосфер (1,6 МПа), Ру25 атмосфер (2,5 МПа). Температура рабочей среды от -10°С до +110°С. Крепление компенсаторов к трубопроводу осуществляется при помощи ответных фланцев (плоских или воротниковых по ГОСТ 12815-80, исп. 1).

Предлагаем купить компенсаторы резиновые фланцевые по низким ценам в нашей компании. (оформить заказ)


Габаритные и присоединительные размеры на давление Ру16

Габаритный чертеж компенсатора резинового фланцевого

Ду=DN, мм
D1, мм
D0, мм
Количествово
болтовых
отверстий
на фланце
L, мм
Масса, кг
Допустимые условия эксплуатации
Допустимое
сжатие (мм)
Допустимое
растяжение (мм)
Боковое
мещение (мм)
Угловое
смещение (градусы)
DN 32
100
18
4
95
3,5




DN 40
110
18
4
95
4,5




DN 50
125
18
4
105
4,73
10
7
10
15
DN 65
145
18
4
115
6,09
13
7
11
15
DN 80
160
18
4
135
7,45
15
8
12
15
DN 100
180
18
8
150
9,16
19
10
13
15
DN 125
210
18
8
165
13,20
19
12
13
15
DN 150
240
22
8
180
15,16
20
12
14
15
DN 200
295
22
12
210
20,70
25
16
22
15
DN 250
355
26
12
230
29,30
25
16
22
15
DN 300
410
26
12
245
35,20
25
16
22
15
DN 350
470
26
16
255
44,80
25
16
22
15
DN 400
525
30
16
255
59,20
25
16
22
15
DN 450
585
30
20
255
76,0
25
16
22
15
DN 500
650
33
20
255
105,50
25
16
22
15
DN 600
770
39
20
260
153,00
25
16
22
15
DN 700
860
39
24
260
207,50
25
16
22
15
DN 800
950
39
24
260
230,00
25
16
22
15
DN 900
1020
39
28
260
283,50
25
16
22
15
DN 1000
1170
45
28
260
376,0
26
18
24
15

Материалы деталей
Поз. Наименование Материал
1 Упругий элемент EPDM или NBR
2 Кордное основание Нейлон
3 Фланец Углеродистая или оцинкованная сталь


Схемы монтажа фланцевых резиновых компенсаторов


Компенсатор следует устанавливать непосредственно за неподвижной опорой. За компенсатором следует предусмотреть подвижны опоры :

Схема установки фланцевых резиновых компенсаторов с подвижными и неподвижными опорами


1. Установка резиновых компенсаторов для снижения вибраций, возникающих в результате работы насосов в трубопроводной системе:

Схема установки резиновых фланцевых компенсаторов в насосной системе

2. Установка универсальных резиновых компенсаторов для снижения осевых перемещений:

Схема установки универсальных резиновых компенсаторов с осевым смещением


3. Установка резиновых компенсаторов для монтажа специальных устройств:

Схема установки резиновых компенсаторов для монтажа специальных устройств


4. Установка угловых резиновых компенсаторов для снижения угловых перемещений:

Схема установки угловых резиновых компенсаторов с угловым смещением




Товары группы : Гибкая вставка фланцеваяВибровставка фланцевая
