Купить дымососы ДН-10

Дымосос ДН-10                  Цены (прайс-лист)

Дымососы ДН-10Дымосос ДН-10 - тягодутьевая машина одностороннего всасывания, которая применяется для удаления дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и вытяжки дымовых газов из газомазутных котлов. Имеет увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВДН-10, что увеличивает срок службы машины. Комплектуются трехфазными асинхронными электродвигателями напряжением 380В.
ДН - дымосос с назад загнутыми лопатками
№10 - означает, что рабочее колесо имеет диаметр 10 дециметров (1000 мм).
Количество лопаток рабочего колеса - 16 (загнутых назад).
Направление вращения колеса - правое или левое.

Корпус изготавливается с углом разворота выхлопа от 0° до 270°, с интервалом в 15°.
Варианты материалов корпуса - углеродистая сталь (стандартное исполнение) или нержавеющая сталь (дымосос ДН-10НЖ, К1)

В нашей производственной компании вы можете купить дымососы ДН-10 по лучшей цене.

Стандартное исполнение дымососов ДН-10 :

  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружение -30 +40 °С

Нестандартное исполнение дымососов ДН-10 может включать :

  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
  • климатическое исполнение У1  (умеренный, улица, без навеса), УХЛ, УХЛ1, ХЛ, ХЛ1 (умеренно-холодный, холодный климат, улица, окружение -60 +40 °С)

Расшифровка конструктивных схем (исполнений) дымососов ДН-10

Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики

Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

Схема 1 Схема 3 Схема 5

11

1000

13620

1150

620

885

925

30

1500

20450

2680

700

950

990

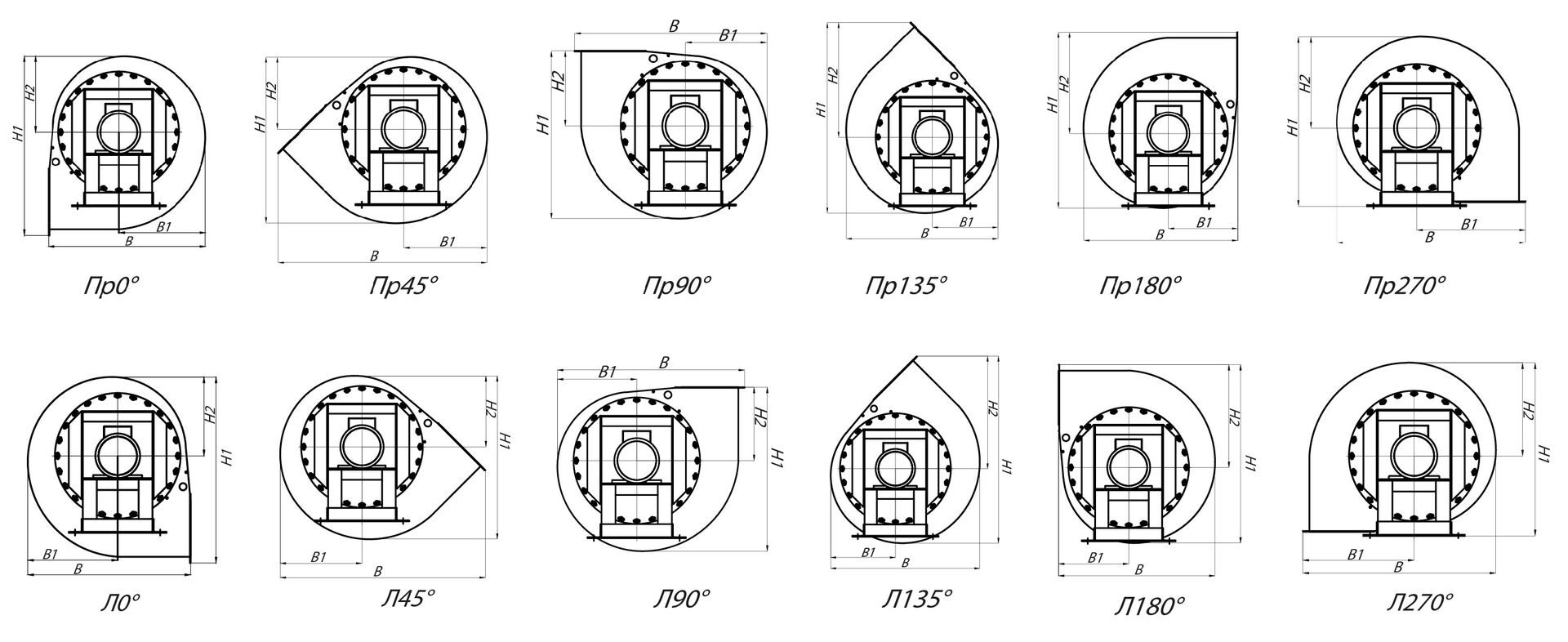

Варианты углов поворота корпуса дымососов ПРАВОГО вращения (вид со стороны ДВИГАТЕЛЯ)

Варианты углов поворота корпуса дымососов ДН-10 правого вращения - Компания АрмаВент


Варианты углов поворота корпуса дымососов ЛЕВОГО вращения (вид со стороны ДВИГАТЕЛЯ)

Варианты углов поворота корпуса дымососов ДН-10 левого вращения - Компания АрмаВент


Габаритные и присоединительные размеры схема 1 (мм)

DN-1-1

A A1 A2 C C1 C2 D D1 L H B a1 a2
620 576 440 336 610 330 667 702 1360 1483 1616 512 375
d d1 h h1 n n1 n3 n4 t1 t2 l
14 15 600 700 12 28 9 5 64 88 548


Примечание: n и n1 - количество отверстий , n3 и n4 - число расстояний t1 и t2 соответственно

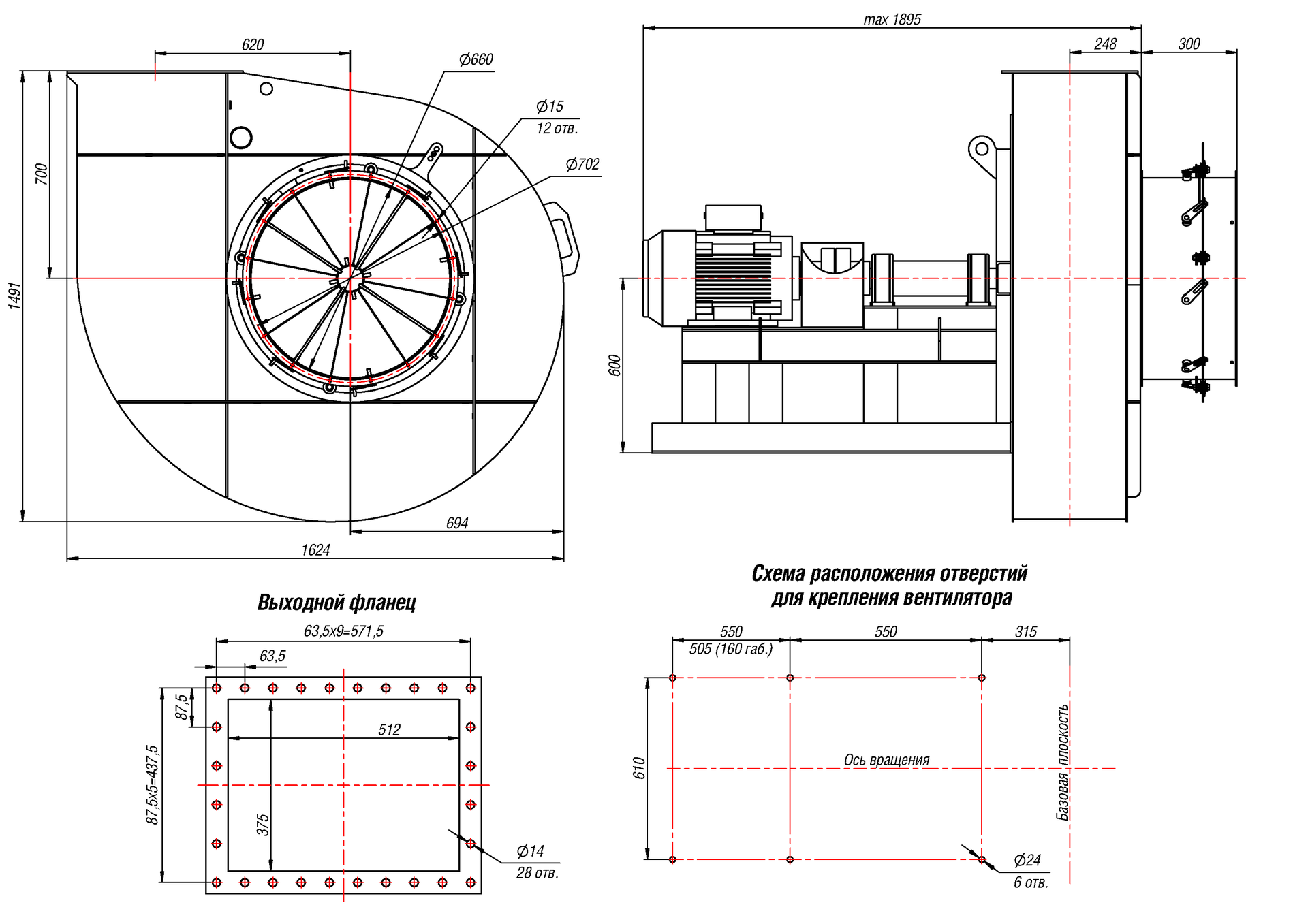

Габаритные и присоединительные размеры схема 3 (в мм)

DN-3

A max a B b D D1 d H h h1 C E L1 L2 L3 t1 t2 T1 T2 N N2 n1 n2
2175 555 1650 650 660 702 14 1473 663 600 500 375 315 550 610 92 85 552 425 12 22 6 5

Примечание: N и N2 - количество отверстий , n1 и n2 - число расстояний t1 и t2 соответственно



Габаритные и присоединительные размеры схема 5 (в мм)

DN-5

А

а

В

В2

b

D

D1

d

Н

h

h1

С

Е

1530 555 1650 2139 650 660 702 14 1473 663 600 500 375

L1

L2

L3

L4

L5

t1

t2

Т1

Т2

N

N2

N3

n1

n2

315 450 245 450 1422 92 85 552 425 12 22 5 6 5


Примечание: N, N2 и N3 - количество отверстий , n1 и n2 - число расстояний t1 и t2 соответственно

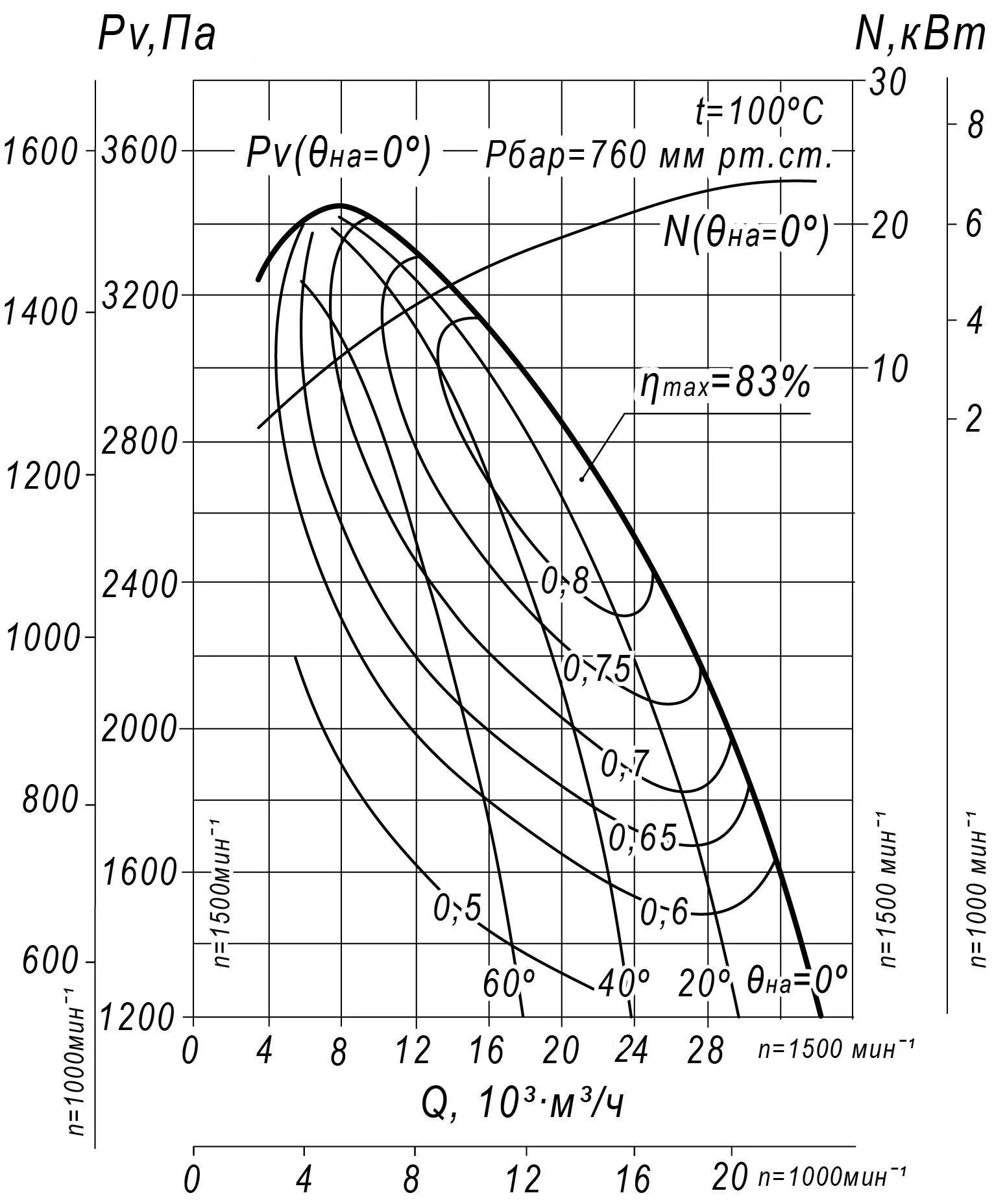

Аэродинамические характеристики дымососов ДН-10


Аэродинамическая характеристика дымососов ДН-10 - Компания АрмаВент


Акустические характеристики

n, мин -1 Зона измерений Значение Lpl, дБ в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1000 Нагнетание 94 98 96 93 91 85 78 98
Всасывание 90 94 92 89 87 81 74 92
Вокруг корпуса 85 88 86 83 80 73 66 87
1500 Нагнетание 101 104 109 106 103 98 93 111
Всасывание 96 99 104 101 99 97 91 107
Вокруг корпуса 92 95 99 96 92 86 81 100


При условиях: Температура окружающей среды =100°С;  Рбар=760 мм рт. ст.;  ΔОНА=0°
