Вентиляторы ВМЭ-2-10А
Шахтные осевые вентиляторы ВМЭ-2-10А предназначены для проветривание тупиковых участков шахт, рудников и других запыленных, загазованных помещений, в том числе взрывоопасных. Вентиляторы имеют взрывозащищенное исполнение, оснащаются съемными взрывозащищенными электродвигателями напряжением 380/600 В или 660/1140 В.

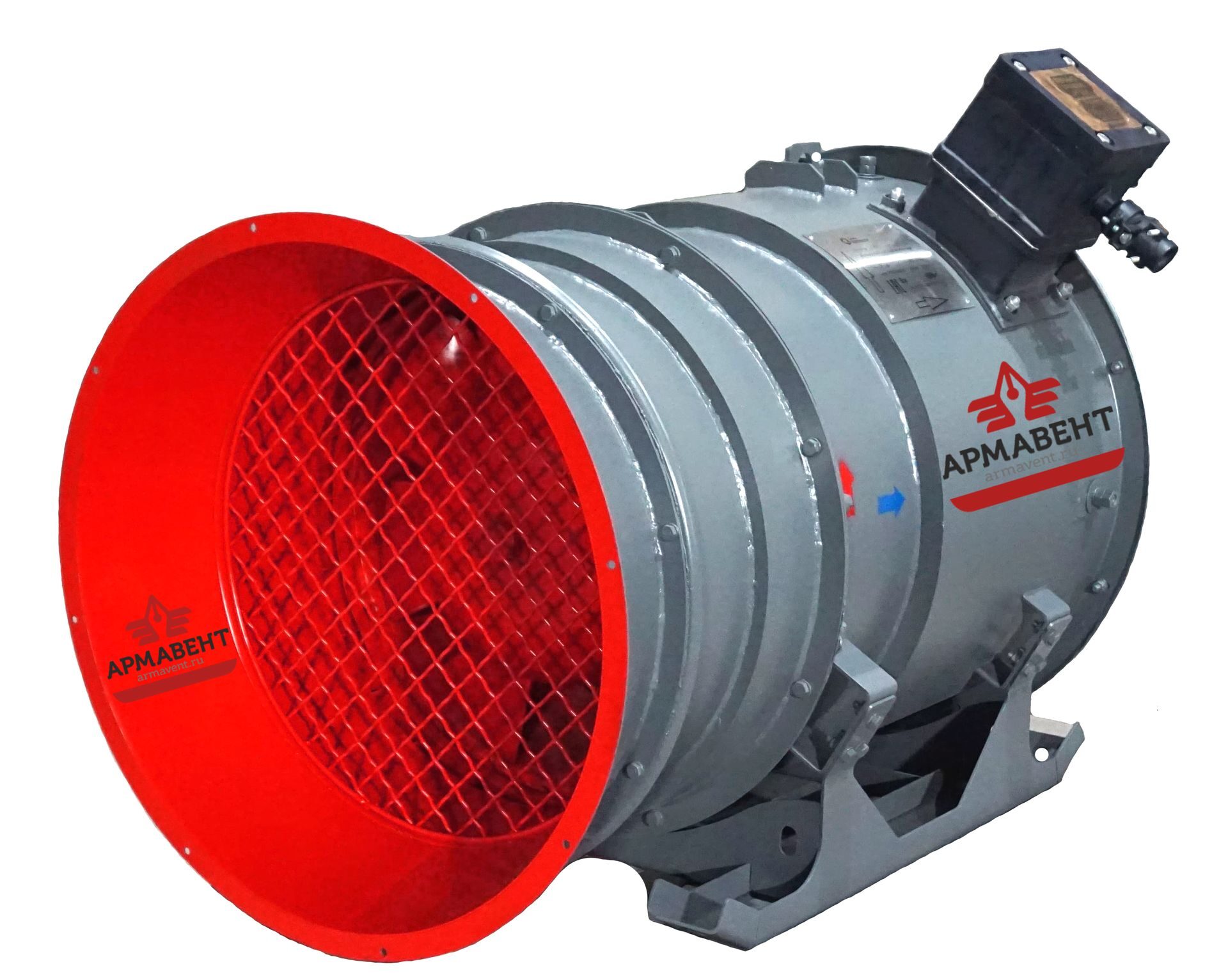

Конструкция вентиляторов состоит из цилиндрического корпуса на салазках, электродвигателя, рабочего колеса, противосрывного устройства, входного и выходного патрубка, коллектора и позволяет соединять два вентилятора воедино для повышения давления в трубопроводе. Для снижения уровня шума работающего вентилятора применяется специальный глушитель, который поставляется по дополнительному запросу и обозначается в маркировке цифрой 1.
Вентиляторы ВМЭ-2-10А предназначены для работы с окружающей температурой от -40 до +40°С, при плотности воздуха до 1,3 кг/м3 и его запыленностью не более 50 мг/м3. Эксплуатация в условиях умеренного климата 2-ой и 5-ой категорией размещения (У2,5) по ГОСТ 15150. Устанавливаются в горизонтальном положении с допустимым отклонением осей от горизонтали не более 30º.
Технические характеристики
Модель |
Мощность
электродвигателя
(кВт) |
Частота вращения
электродвигателя
(об./мин.) |
Производительность
по воздуху
(м3/сек) |
Полное давление
в рабочей зоне
(Па) |
Комплектация |
ВМЭ-2-10А |
160
|
1500
|
16
|
6200
|
без глушителя |
ВМЭ-2-10А/1 |
160
|
1500
|
16
|
6200
|
с глушителем |

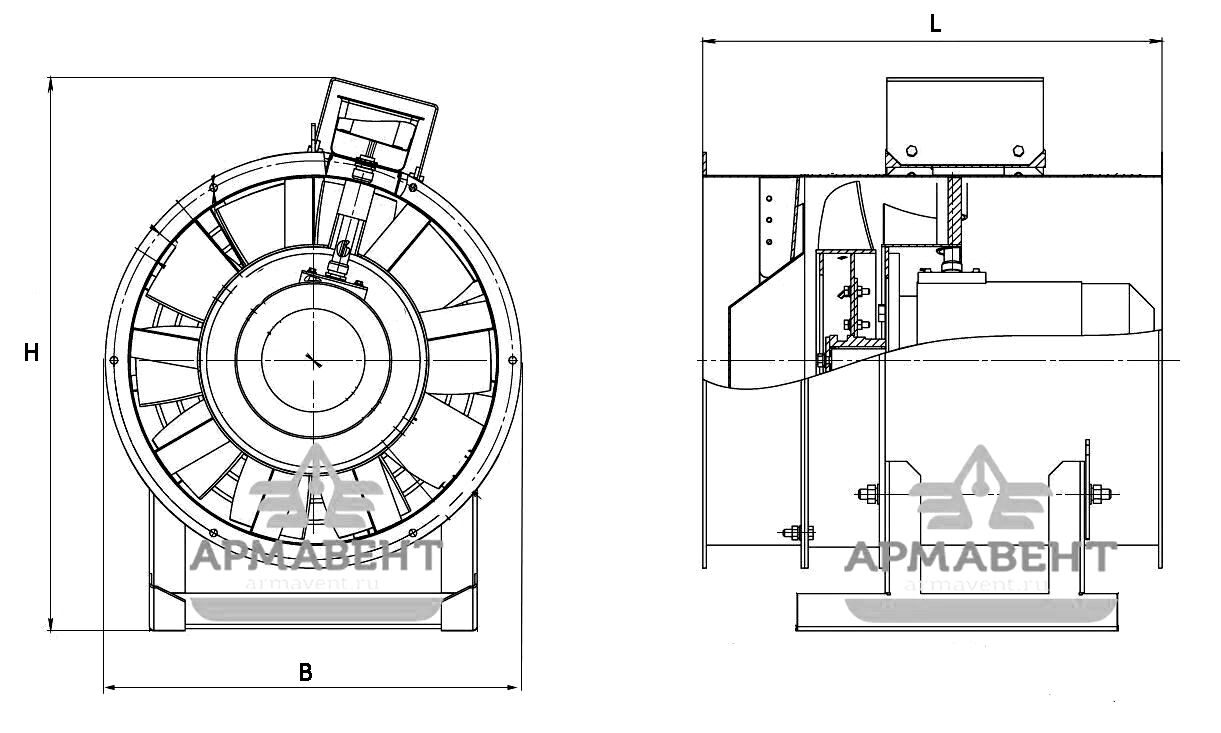

Габаритные размеры и структура вентиляторов
Типоразмер |
L, мм |
B, мм |
H, мм |
L1, мм |
Масса вентилятора
без глушителя шума,
кг |
Масса
глушителя шума,
кг |
ВМЭ-2-10А |
2270 |
1200 |
1495 |
|
1880 |
150 |
