Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (посмотреть схему)
Исполнение 3 (схема 3) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с электродвигателем через промежуточную подшипниковую опору. (посмотреть схему)

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из углеродистой стали (вентилятор ВЦ 6-28-11,2 (№11,2))
Общего назначения жаропрочные из углеродистой стали (ВЦ 6-28-11,2Ж2)
Коррозионностойкие из нержавеющей стали (ВЦ 6-28-11,2К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-11,2К1Ж2)
Взрывозащищенные из разнородных материалов (ВЦ 6-28-11,2В)
Взрывозащищенные жаропрочные из разнородных материалов (ВЦ 6-28-11,2ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 6-28-11,2ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВЦ 6-28-11,2ВК1Ж2)

Технические характеристики

Мощность электродвигателя (кВт)	Частота вращения (об./мин.)	Параметры в рабочей зоне при плотности перемещаемого воздуха ρ = 1.2 кг/м³		Виброизоляторы (марка х кол-во)	Масса, кг
		Производительность м³/час	Полное давление (Па)
Схемы 1 и 3 (исполнения 1 и 3)
18,5	1000	6840-19980	2700-2100	ДО-44х 4 ВР-203 х 8	сх. 1/3 - 705/880
75	1500	10800-30600	6150-4850	ДО-44 х 6 ВР-203 х 10	сх. 1/3 - 950/1120

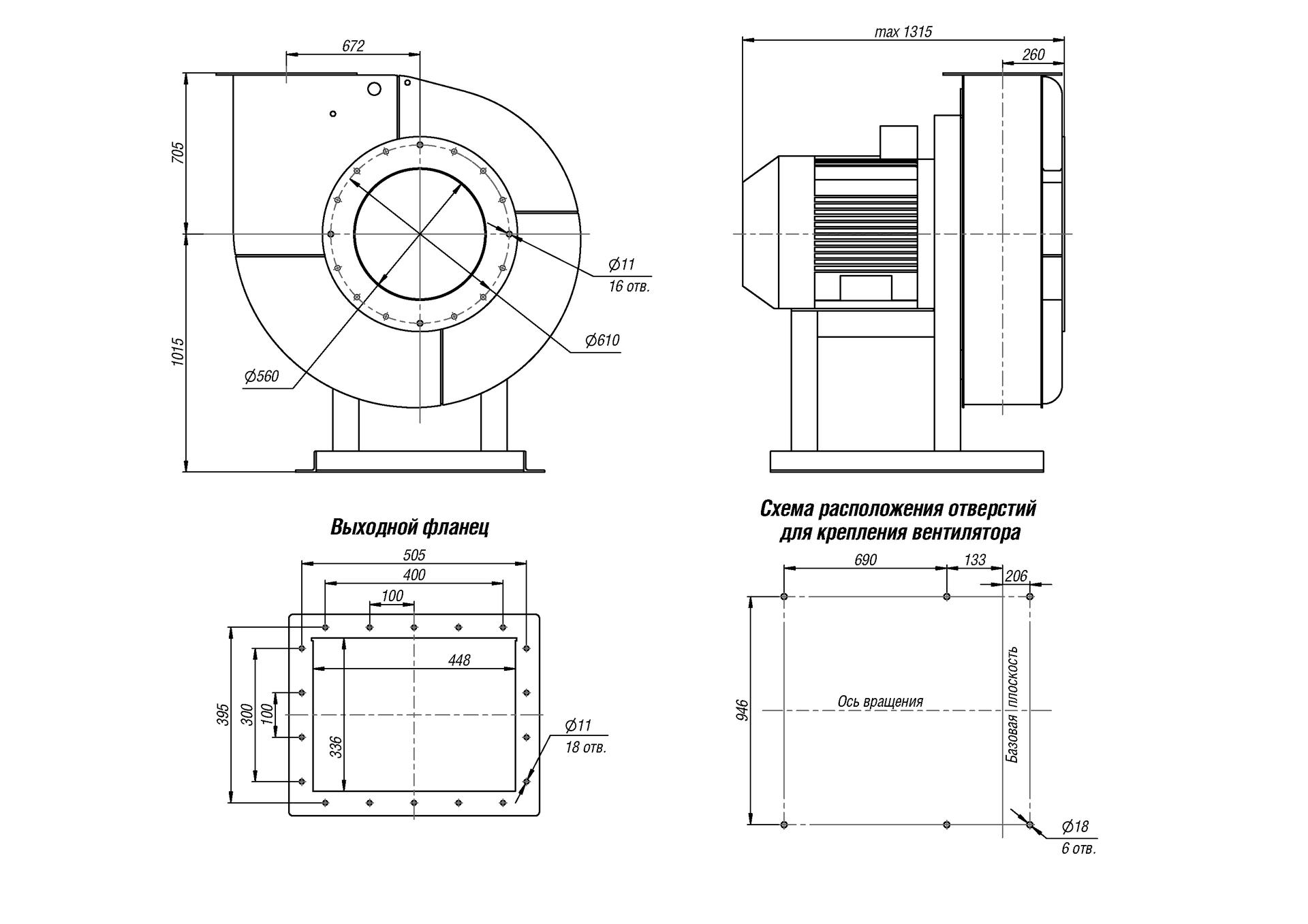

Общие габаритные размеры схема 1 (мм)

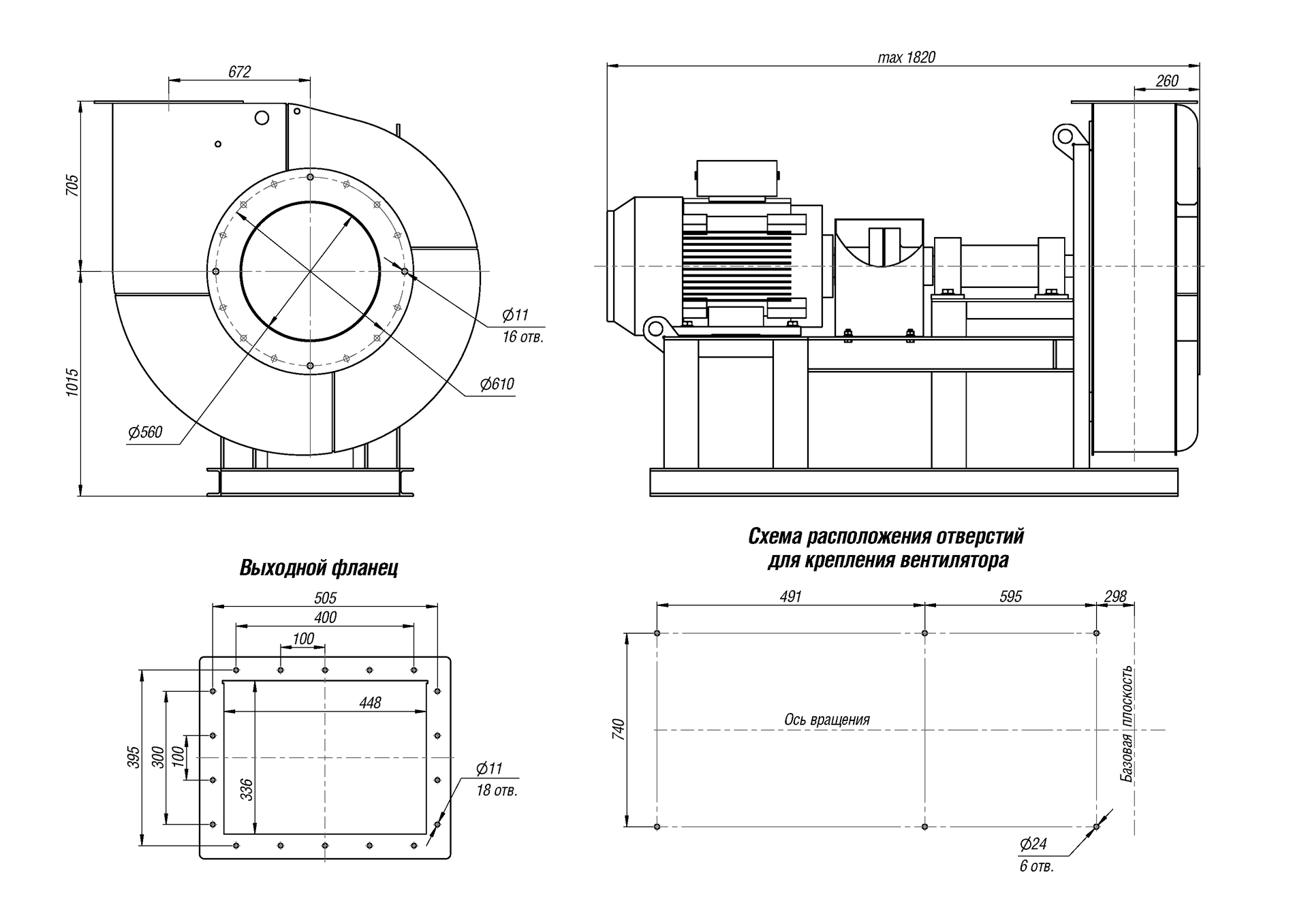

Общие габаритные размеры схема 3 (мм)

Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1 и схемы 3, вид со стороны "улитки")

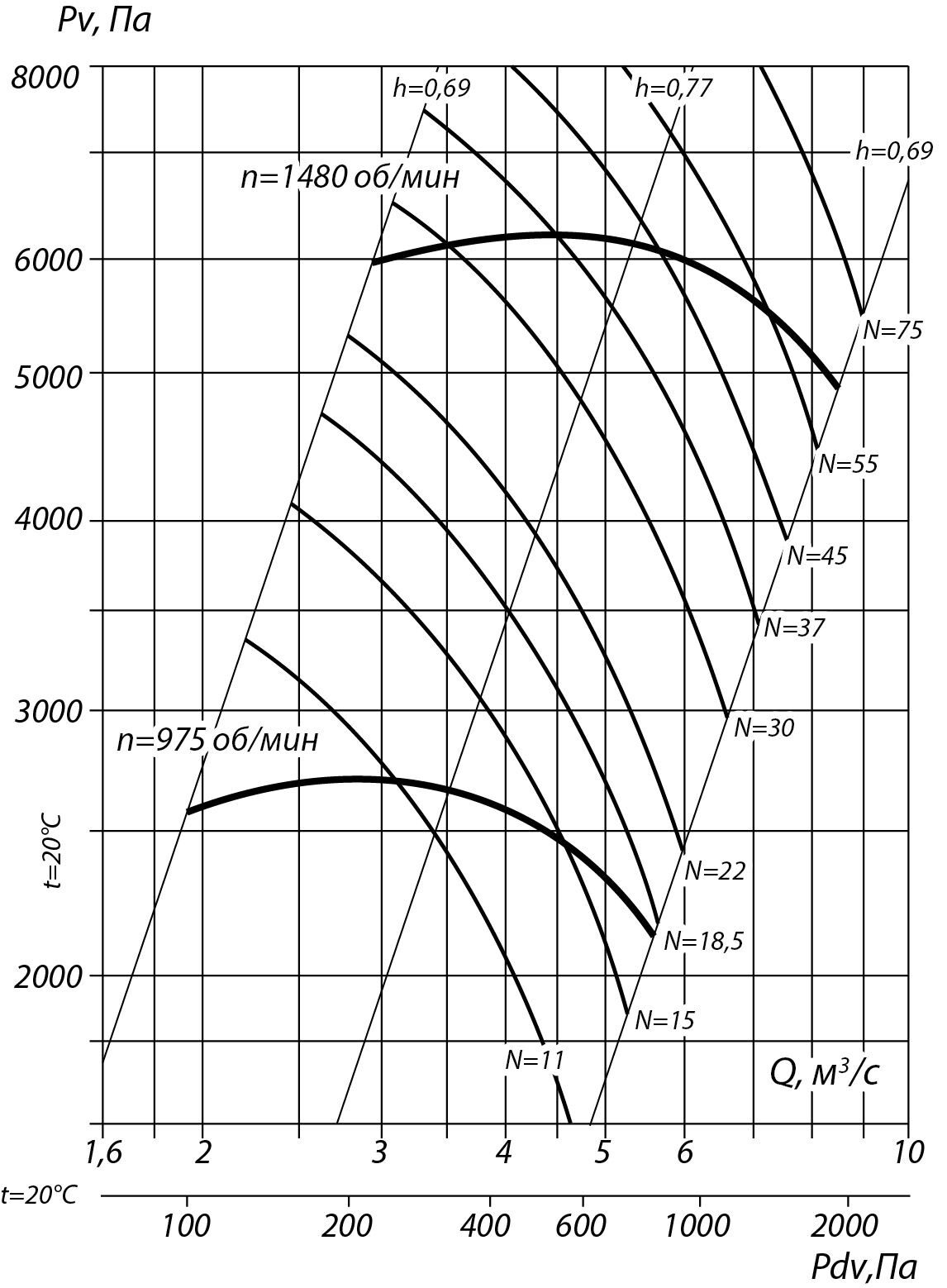

Аэродинамические характеристики вентиляторов ВЦ 6-28-11,2 (№11,2) схема 1 и схема 3

Акустические характеристики схема 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	92	95	99	101	97	95	90	80	96
1500	97	101	106	107	102	100	95	85	108

Акустические характеристики схема 3

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1500	95	98	103	104	100	98	93	81	106
