Купить вентиляторы ВР 100-45-4 (№4) у производителя

Вентилятор ВР 100-45-4 (№4)

Цены (прайс-лист)


Вентилятор ВР 100-45-4 (№4) схема 1Вентилятор ВР 100-45-4 (№4) схема 5 Основные параметры :
  • Пылевой, среднего давления, одностороннего всасывания
  • №4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
  • Количество лопаток рабочего колеса - 6 (загнутых вперед)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 100-45-4 (№4))
  • Коррозионностойкие из нержавеющей стали (ВР 100-45-4К1)
  • Взрывозащищенные из разнородных материалов (ВР 100-45-4В), только схема 1
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 100-45-4ВК1), только схема 1

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
5,5
3000
2500-7000
2900-2100
ДО-39 х 4
ВР-201 х 6
86
Исполнение 5 (схема 5)
5,5-18,5
1810-2575*


* - частота вращения на рабочем колесе через клиноременную передачу

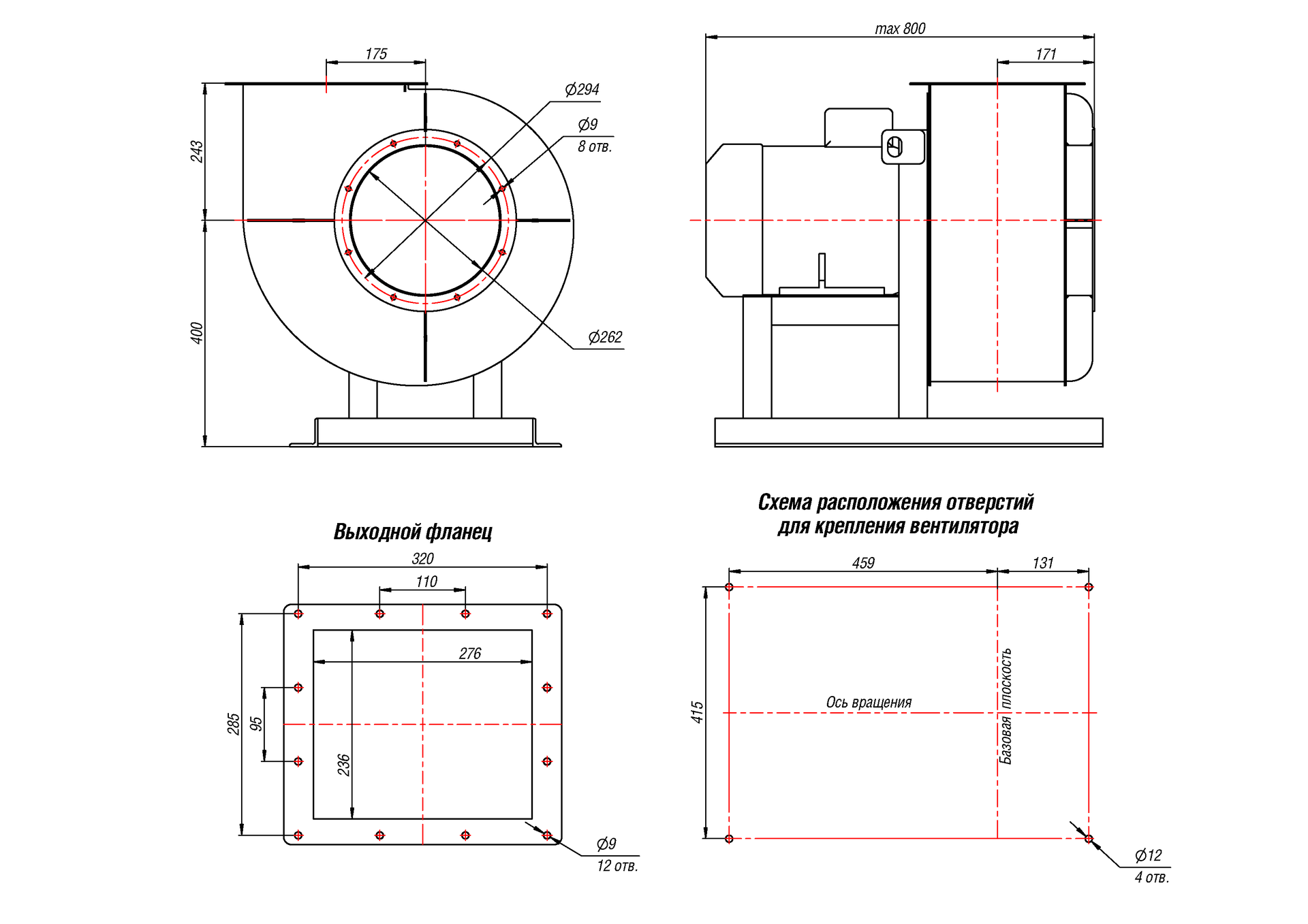

Общие габаритные размеры (мм) схема 1
чертеж вентиляторов ВР 100-45-4 (№4) схема 1
Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 100-45-4 (№4)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
610 256 643 243 542 242 820 422 528 285 755 355
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
693 271 700   528 243 656 256 693 422 642 242

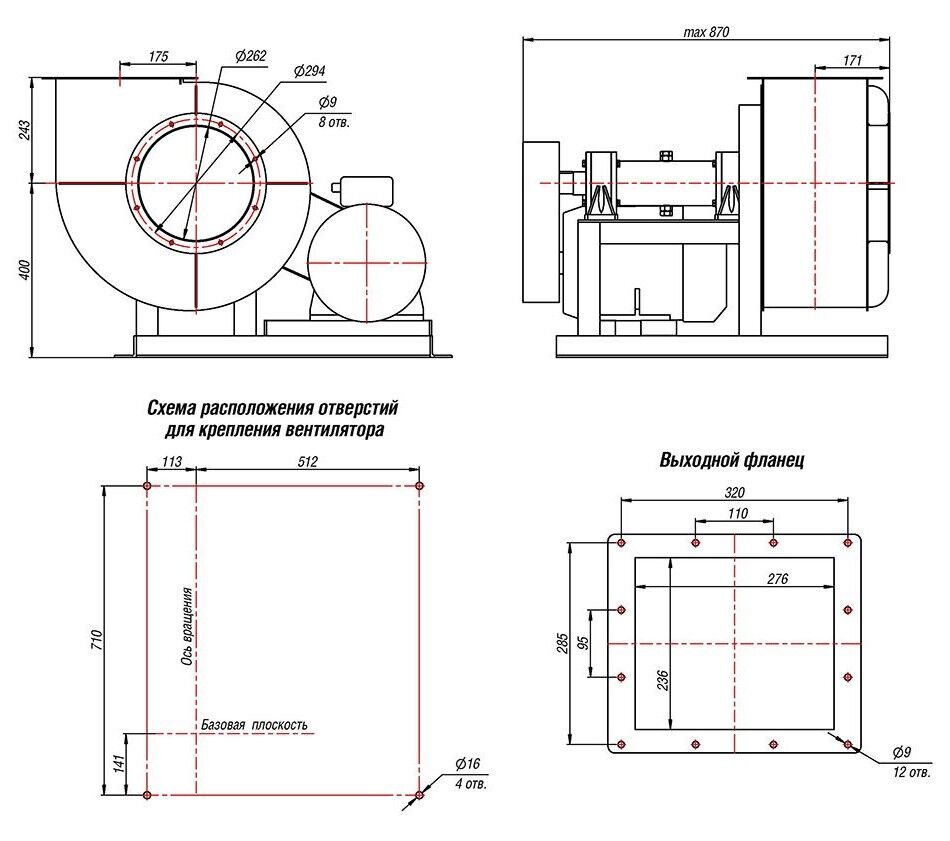

Общие габаритные размеры (мм) схема 5

чертеж вентиляторов ВР 100-45-4 (№4) схема 5

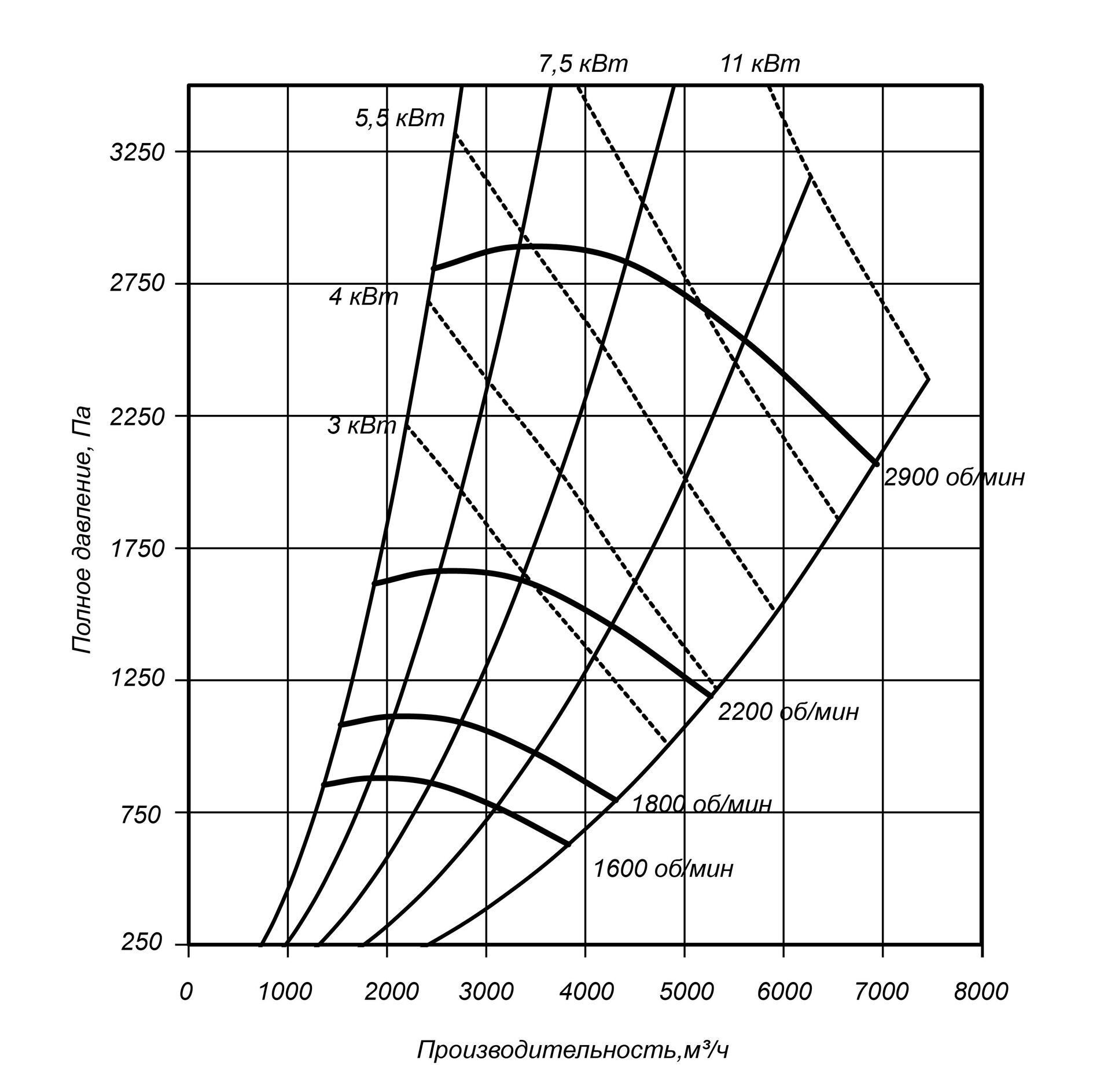

Аэродинамические характеристики вентиляторов ВР 100-45-4 (№4)

Аэродинамические характеристики вентиляторов ВР 100-45-4 (№4)

Акустические характеристики

Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
3000 89 92 97 102 103 99 97 92 107
