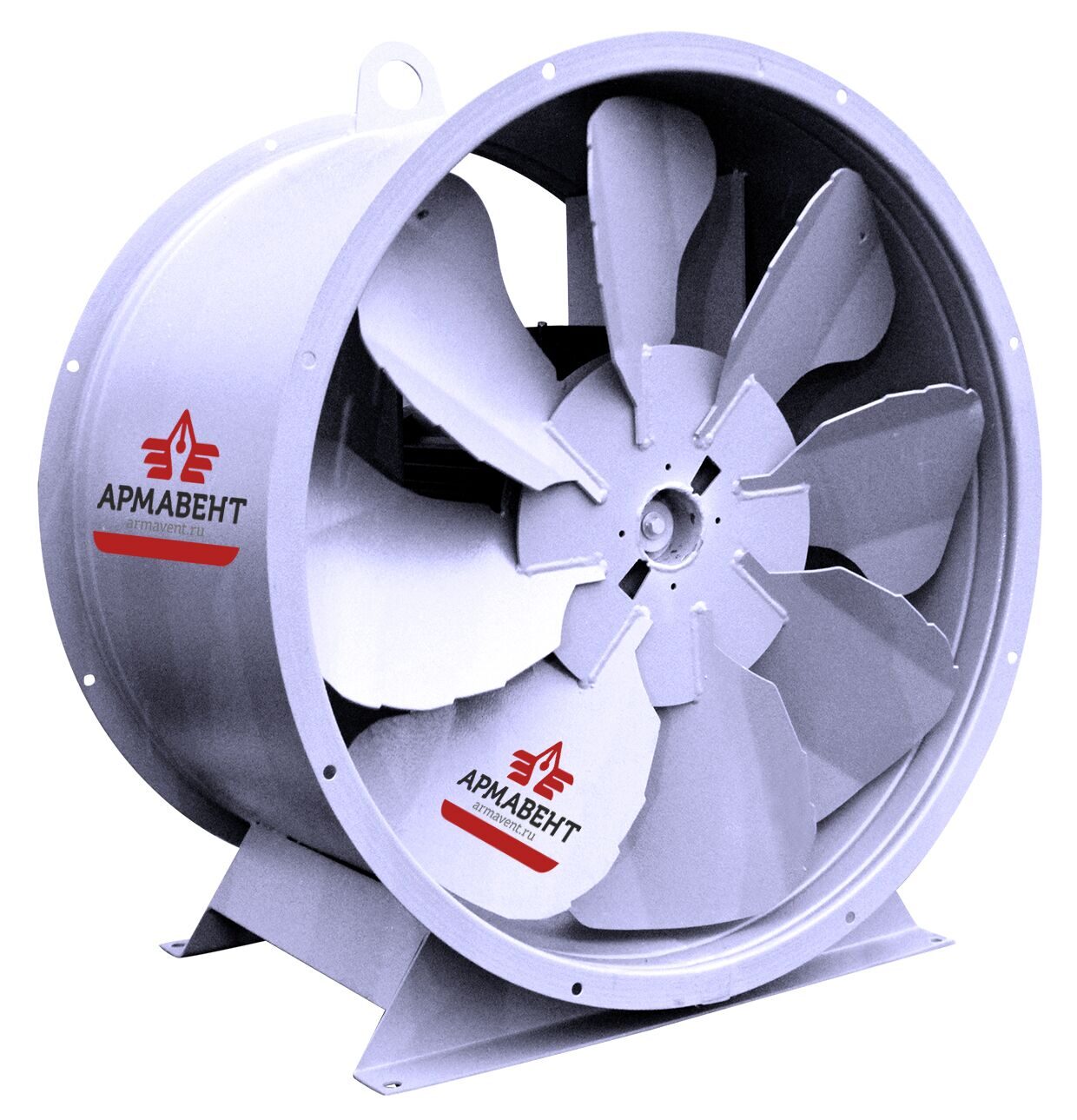

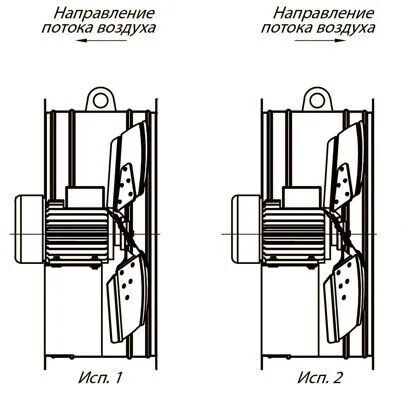

исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу
исполнение 3 - реверсивное - при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях

Конструктивное исполнение по способу монтажа :

компоновка 1 - вентилятор на раме
компоновка 2 - вентилятор без рамы

Расшифровка обозначений на примере ВО 13-284-6/15-7,1 (1,5кВт*1500об) :

ВО 13-284 - серия осевых вентиляторов

6/15 - аэродинамическая схема рабочего колеса 121; 6 лопаток рабочего колеса/угол установки лопаток - 15 градусов

7,1 - номер вентилятора

1,5квт - мощность установленного электродвигателя (в киловаттах)

1500об - номинальное число оборотов установленного электродвигателя (обороты в минуту)

Технические характеристики

Аэродинамическая схема 121
Обозначение	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг
ВО 13-284-...	Мощность электродвигателя, кВт	Частота вращения, об/мин	Производительность, м³/с	Полное давление, Па	Масса, кг
4/15°-7,1	0,75	1000	0,9 - 2,6	70 - 30	100
4/20°-7,1	0,75	1000	1,3 - 3,0	80 - 45	100
4/25°-7,1	0,75	1000	1,9 - 3,5	85 - 60	100
4/30°-7,1	0,75	1000	2,7 - 3,9	90 - 75	100
4/15°-7,1	1,1	1500	1,4 - 3,8	160 - 70	100
4/20°-7,1	1,1	1500	2,0 - 4,5	185 - 100	100
4/25°-7,1	1,5	1500	2,9 - 5,2	195 - 135	100
4/30°-7,1	2,2	1500	4,0 - 5,9	205 - 170	100
6/15°-7,1	0,75	1000	1,0 - 2,7	95 - 35	100
6/20°-7,1	0,75	1000	1,3 - 3,2	105 - 50	100
6/25°-7,1	0,75	1000	1,9 - 3,7	115 - 70	100
6/30°-7,1	0,75	1000	2,5 - 4,2	120 - 85	100
6/15°-7,1	1,5	1500	1,6 - 4,0	215 - 80	100
6/20°-7,1	1,5	1500	2,0 - 4,9	240 - 120	100
6/25°-7,1	2,2	1500	3,0 - 5,7	270 - 165	110
6/30°-7,1	3	1500	3,9 - 6,4	285 - 205	110
8/20°-7,1	0,75	1000	1,5 - 3,4	120 - 55	100
8/25°-7,1	0,75	1000	1,8 - 3,9	135 - 75	100
8/30°-7,1	1,1	1000	2,6 - 4,4	140 - 90	100
8/20°-7,1	2,2	1500	2,3 - 5,2	285 - 135	110
8/25°-7,1	3	1500	2,8 - 6,1	320 - 185	115
8/30°-7,1	3	1500	4,1 - 6,7	330 - 220	115
10/20°-7,1	0,75	1000	1,5 - 3,6	130 - 60	100
10/25°-7,1	0,75	1000	1,9 - 4,1	150 - 80	100
10/30°-7,1	1,1	1000	2,7 - 4,5	155 - 95	100
10/20°-7,1	2,2	1500	2,3 - 5,3	310 - 140	110
10/25°-7,1	3	1500	2,9 - 6,4	365 - 190	115
10/30°-7,1	4	1500	4,1 - 6,8	365 - 230	120

Габаритные размеры

чертеж вентиляторов ВО 13-284-7,1 (№7,1)

h эл., мм	D, мм	D1, мм	D2, мм	H, мм	H1, мм	H2, мм	I, мм	L, мм	L1max, мм	L2, мм	b, мм	d, мм	d1, мм	n, мм
80-132	720	760	778	410	799	843	30	485	561	425	580	10,5	15	32

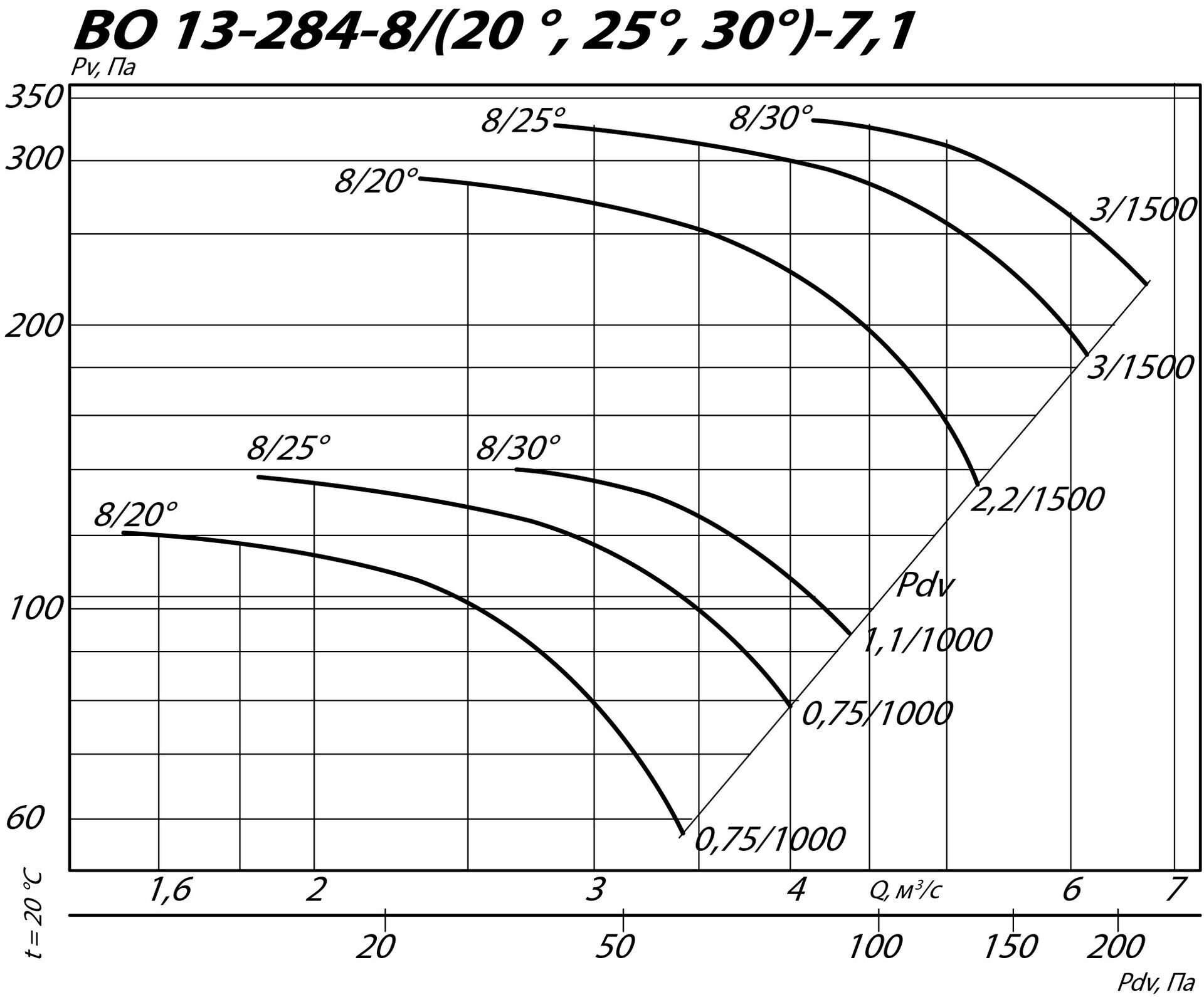

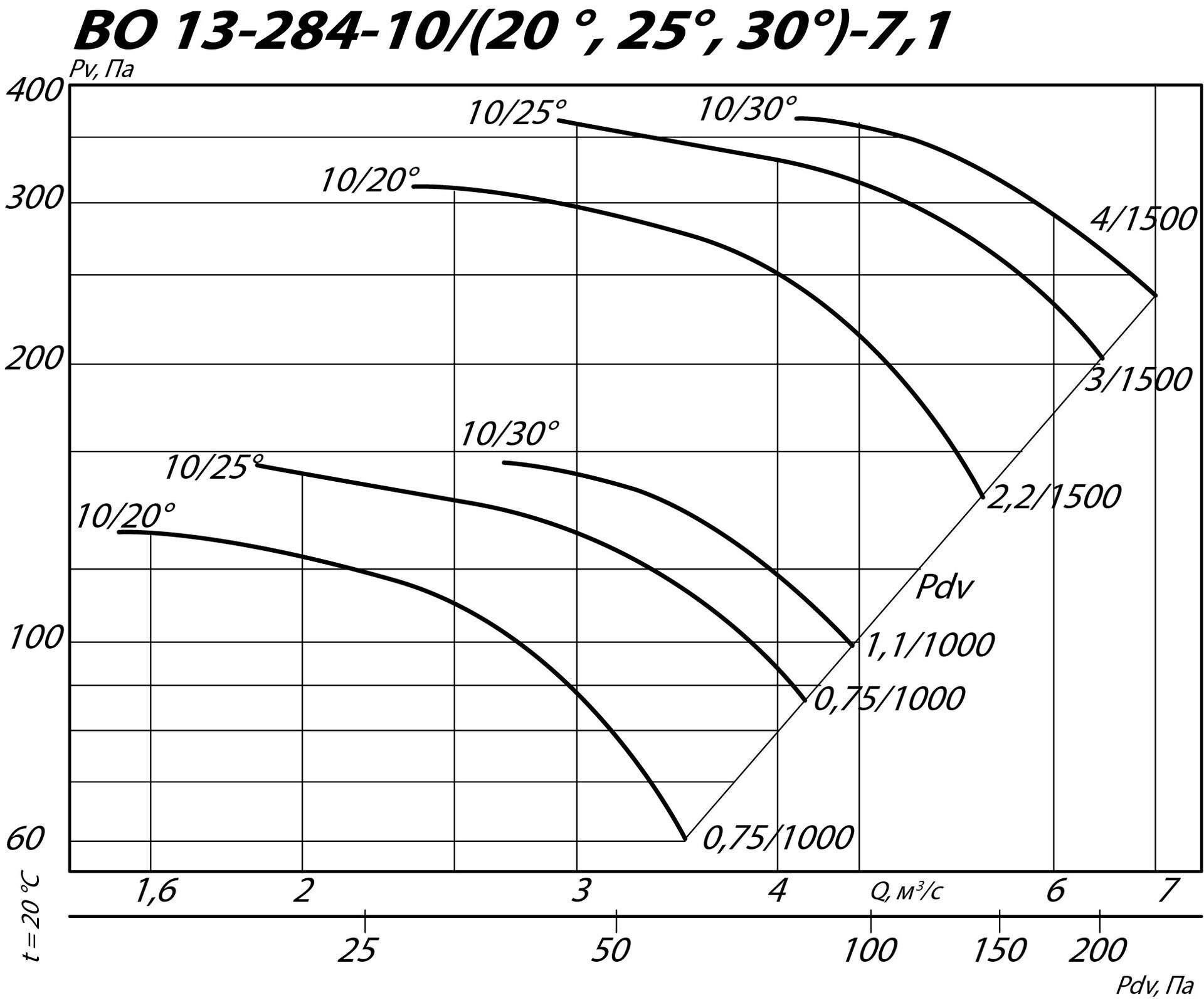

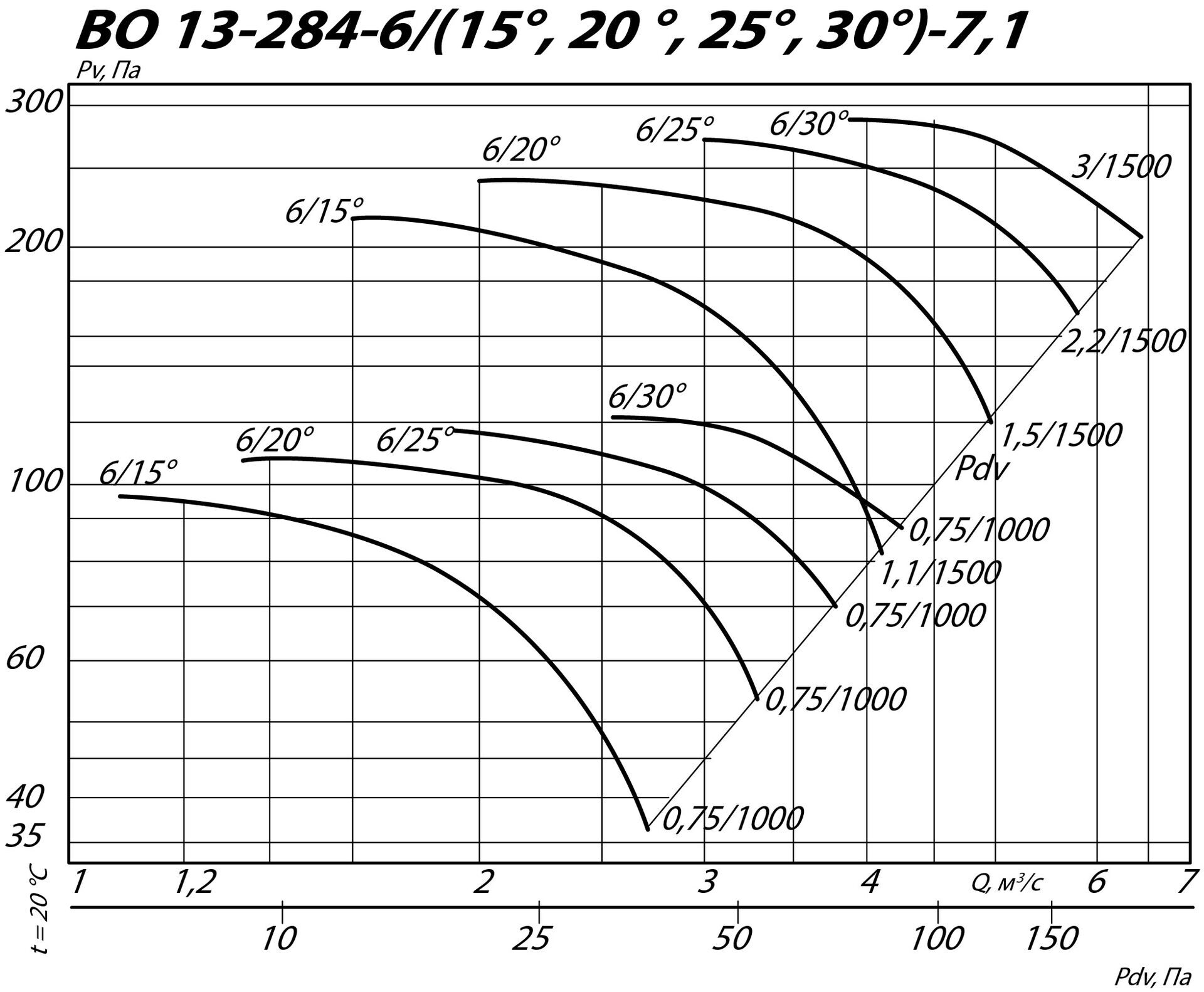

Аэродинамические характеристики (нажмите на график для увеличения)

Акустические характеристики

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц							Lpa, дБА
Частота вращения, об/мин	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	83	94	93	89	83	75	67	94
1500	88	91	92	89	85	79	71	93
