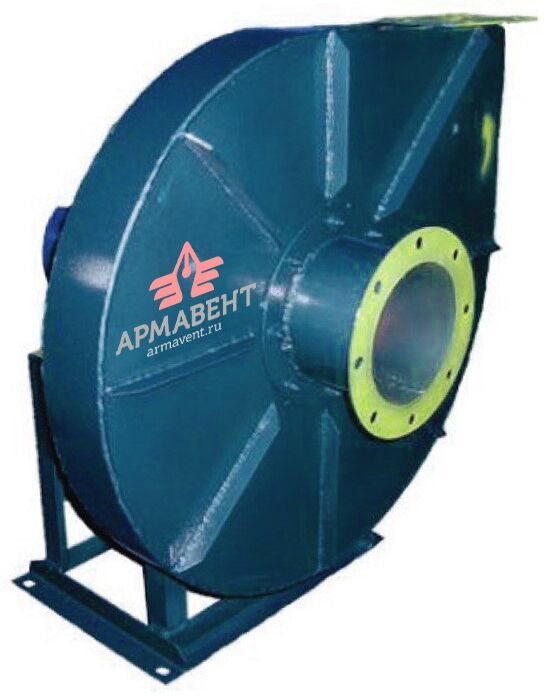

Вентиляторы ВР 6-13М

ВР 6-13М Вентиляторы высокого давления ВР 6-13М (аналоги ВР 140-15) радиального типа, одностороннего всасывания, применяются в вентиляционных и отопительных системах, технологических линиях промышленности. Материалы - углеродистая сталь, разнородные металлы, нержавеющая сталь в общепромышленном и во взрывозащищенном исполнении. Спиральный поворотный корпус вентиляторов выполнен в виде "улитки", а рабочее колесо имеет 12 лопаток. Комплектуются трехфазными электродвигателями. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое.
Вентиляторы изготавливаются номерами, равными диаметрам рабочих колес в дециметрах : №4 (ВР 6-13-4М), №4,5 (ВР 6-13-4,5М), №5 (ВР 6-13-5М), №5,6 (ВР 6-13-5,6М), №6,3 (ВР 6-13-6,3М), №7,1 (ВР 6-13-7,1М), №8 (ВР 6-13-8М), №9 (ВР 6-13-9М), №10 (ВР 6-13-10М), №11,2 (ВР 6-13-11,2М) и №12,5 (ВР 6-13-12,5М).
Радиальные
вентиляторы высокого давления используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С, содержащих твердые примеси не более 100 мг/м3 и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С. Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения. По желанию заказчика вентиляторы комплектуются гибкими вставками и виброизоляторами.
В нашей компании вы можете купить вентиляторы ВР 6-13М по лучшей цене.

Имеют два варианта конструктивного исполнения :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (посмотреть схему)
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (
посмотреть схему)

Модельный ряд и технические характеристики вентиляторов ВР 6-13М
Номер вентилятора
Конструктивное
исполнение
(схема)
Мощность
электродвигателя,
кВт
Частота вращения
электродвигателя,
об/мин
Производительность
по воздуху,
м3/час
Полно давление,
Па
Масса без э/д, кг,
не более
ВР 6-13-4М (№4)
1
0,55
3000
300-500
3050-300
45
0,75
3000
300-750
3050-2100
ВР 6-13-4,5М (№4,5)
1
1,5
3000
450-1000
3800-2600
55
ВР 6-13-5М (№5)
1
0,25
1500
280-700
1150-800
65
1,5
3000
500-700
4800-5000
2,2
3000
500-1500
4800-3400
ВР 6-13-5,6М (№5,6)
1
1,1
1500
440-1000
1500-1000
75
4
3000
800-2000
6200-4300
Номер вентилятора
Конструктивное
исполнение
(схема)
Мощность
электродвигателя,
кВт
Частота вращения
электродвигателя,
об/мин
Производительность
по воздуху,
м3/час
Полно давление,
Па
Масса без э/д, кг,
не более
ВР 6-13-6,3М (№6,3)
1
1,1
1500
600-1500
1900-1200
95
7,5
3000
1100-3000
7000-5500
5
1,1
1500 (1400*)
550-1500
1900-1200
150
1,5
1500 (1400*)
550-1500
1900-1200
2,2
1500 (2000*)
800-1700
3800-3200
3
1500 (2000*)
800-2200
3800-2600
4
1500 (2500*)
900-1900
6000-5900
5,5
3000 (2500*)
900-2700
6000-4100
7,5
3000 (2885*)
1100-3000
8000-5500
11
3000 (3500*)
1450-2600
11800-11000
15
3000 (3500*)
1450-3600
11800-8000
ВР 6-13-7,1М (№7,1)
1
2,2
1500
800-2200
2500-1650
140
5
15
3000 (2930*)
1600-4200
10500-7000
245
Номер вентилятора
Конструктивное
исполнение
(схема)
Мощность
электродвигателя,
кВт
Частота вращения
электродвигателя,
об/мин
Производительность
по воздуху,
м3/час
Полно давление,
Па
Масса без э/д, кг,
не более
ВР 6-13-8М (№8)
1
3
1500
1100-2800
3300-2200
170
4
1500
1100-2900
3300-2100
18,5
3000
2300-3000
13500-13900
22
3000
2300-5100
13500-12900
30
3000
2300-6500
13500-11500
5
5,5
3000 (2000*)
1700-2000
6100-6200
300
7,5
3000 (2000*)
1700-4000
6150-4500
11
3000 (2000*)
1700-5100
6150-4200
15
3000 (2500*)
2000-5500
9700-7300
18,5
3000 (2500*)
2000-5800
9700-6800
22
3000 (2935*)
2400-5400
13500-11900
30
3000 (2935*)
2400-7000
13500-9000
37
3000 (3300*)
2600-7200
16500-11000
Номер вентилятора
Конструктивное
исполнение
(схема)
Мощность
электродвигателя,
кВт
Частота вращения
электродвигателя,
об/мин
Производительность
по воздуху,
м3/час
Полно давление,
Па
Масса без э/д, кг,
не более
ВР 6-13-9М (№9)
1
5,5
1500
1600-4500
4000-2500
220
45
3000
3500-9000
17000-11500
ВР 6-13-10М (№10)
1
7,5
1500
2200-3800
5000-4900
350
11
1500
2200-6300
5100-3500
55
3000
4600-6300
22000-23000
75
3000
4600-11000
22000-15000
90
3000
4600-13000
22000-14000
5
15
3000 (1450*)
2200-6300
5100-3500
420
18,5
3000 (1450*)
2200-6300
5100-3500
22
3000 (2000*)
3100-7000
9600-8000
30
3000 (2000*)
3100-8500
9600-6600
37
3000 (2500*)
3800-6500
15500-14800
45
3000 (2500*)
3800-9600
15500-11000
Номер вентилятора
Конструктивное
исполнение
(схема)
Мощность
электродвигателя,
кВт
Частота вращения
электродвигателя,
об/мин
Производительность
по воздуху,
м3/час
Полно давление,
Па
Масса без э/д, кг,
не более
ВР 6-13-11,2М (№11,2)
1
18,5
1500
3400-8700
6500-4300
450
ВР 6-13-12,5М (№12,5)
1
22
1500
4400-6700
8200-8100
500
30
1500
4400-12000
8200-5500
5
22
1500 (1200*)
3700-9200
5500-3700
600
30
1500 (1480*)
4400-12000
8200-5500
37
1500 (1800*)
5600-7000
12200-12600
45
1500 (1800*)
5600-9000
12200-11500
55
1500 (2000*)
6300-8000
15200-15300

* - частота вращения рабочего колеса через клиноременную передачу

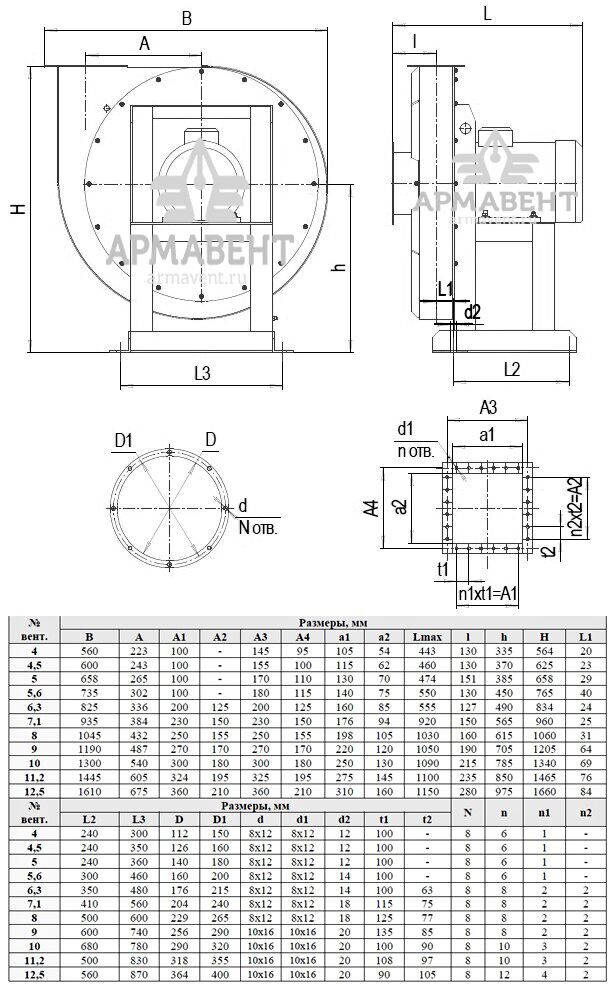

Габаритные и присоединительные размеры исполнение 1 (схема 1)

Чертеж ВР 6-13М схема 1

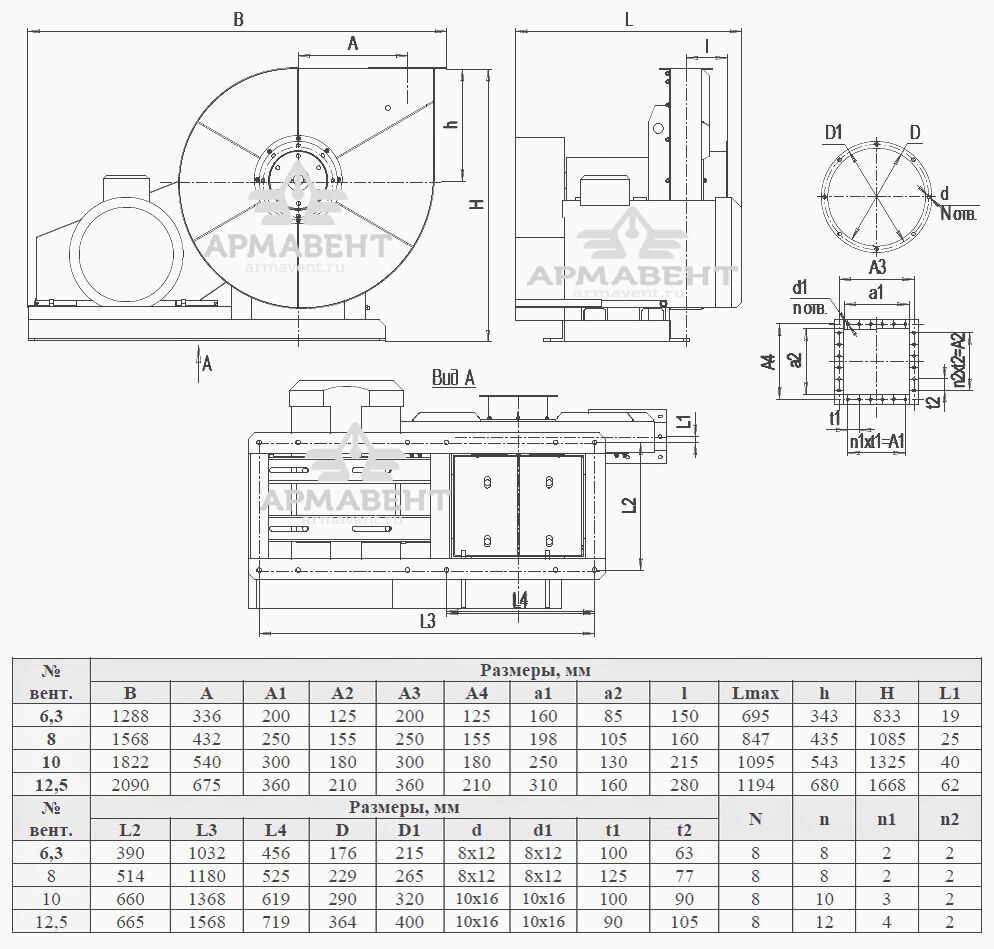

Габаритные и присоединительные размеры исполнение 5 (схема 5)

Габаритные и присоединительные размеры вентиляторов ВР 6-13-7,1М исп.5 предоставляются по запросу

Углы разворота корпуса вентиляторов правого и левого вращения исполнение 1 (схема 1)

Вид со стороны всасывания

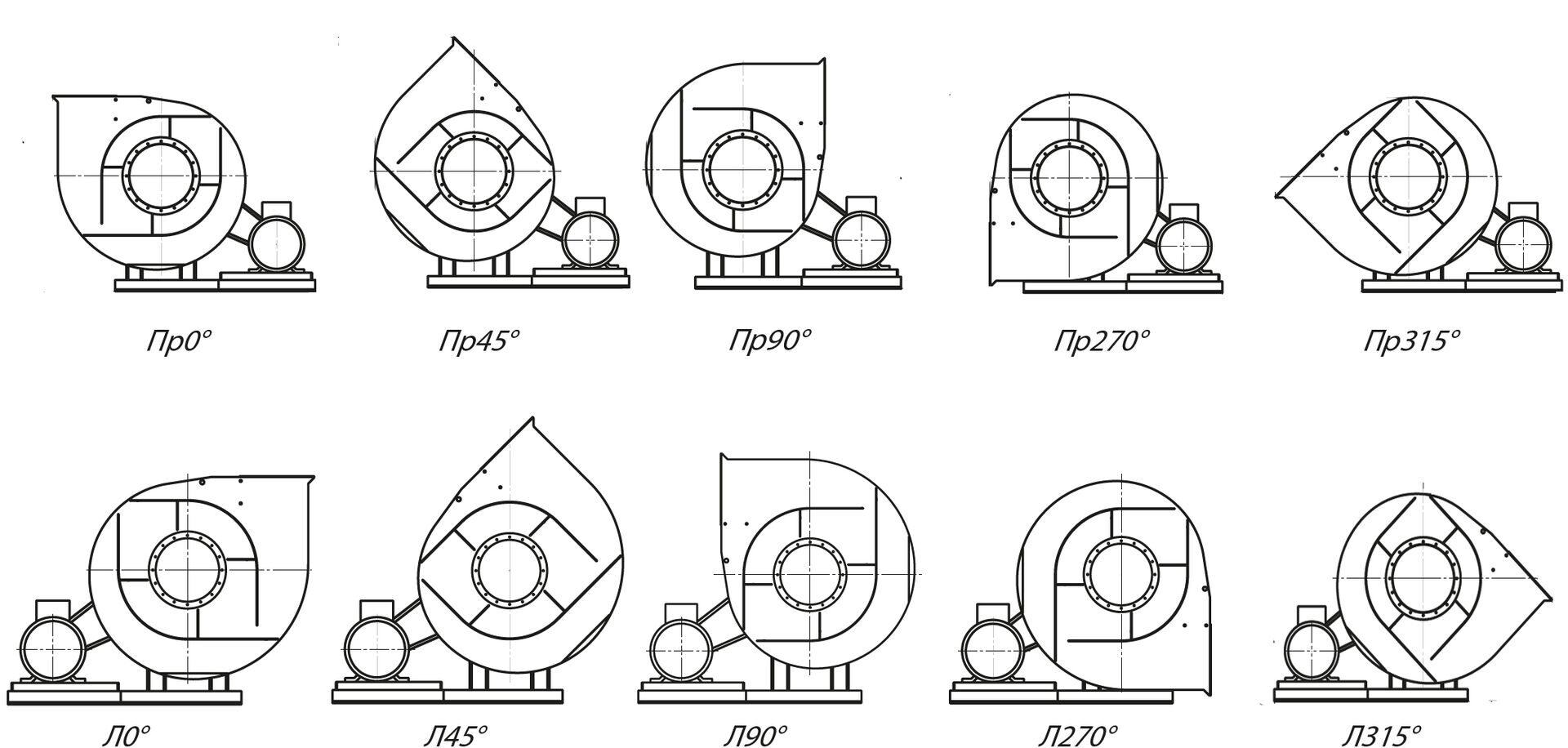

Углы разворота корпуса вентиляторов правого и левого вращения исполнение 5 (схема 5)

Вид со стороны всасывания

Аэродинамические характеристики (нажмите на изображение для увеличения)

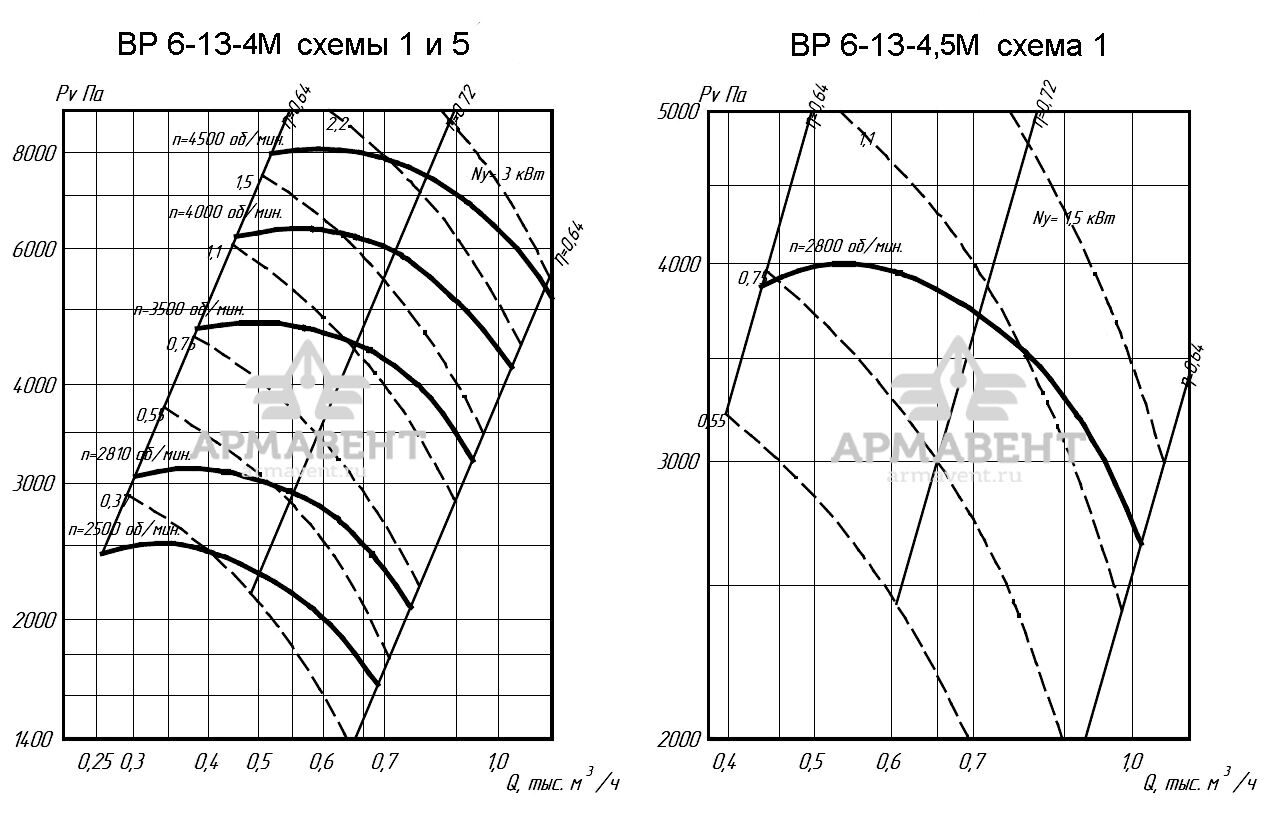

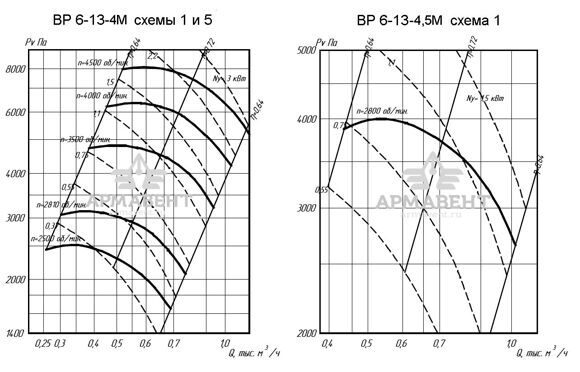

aero-6-13m-4-4-5
aero-vr-6-13m-5-5-6

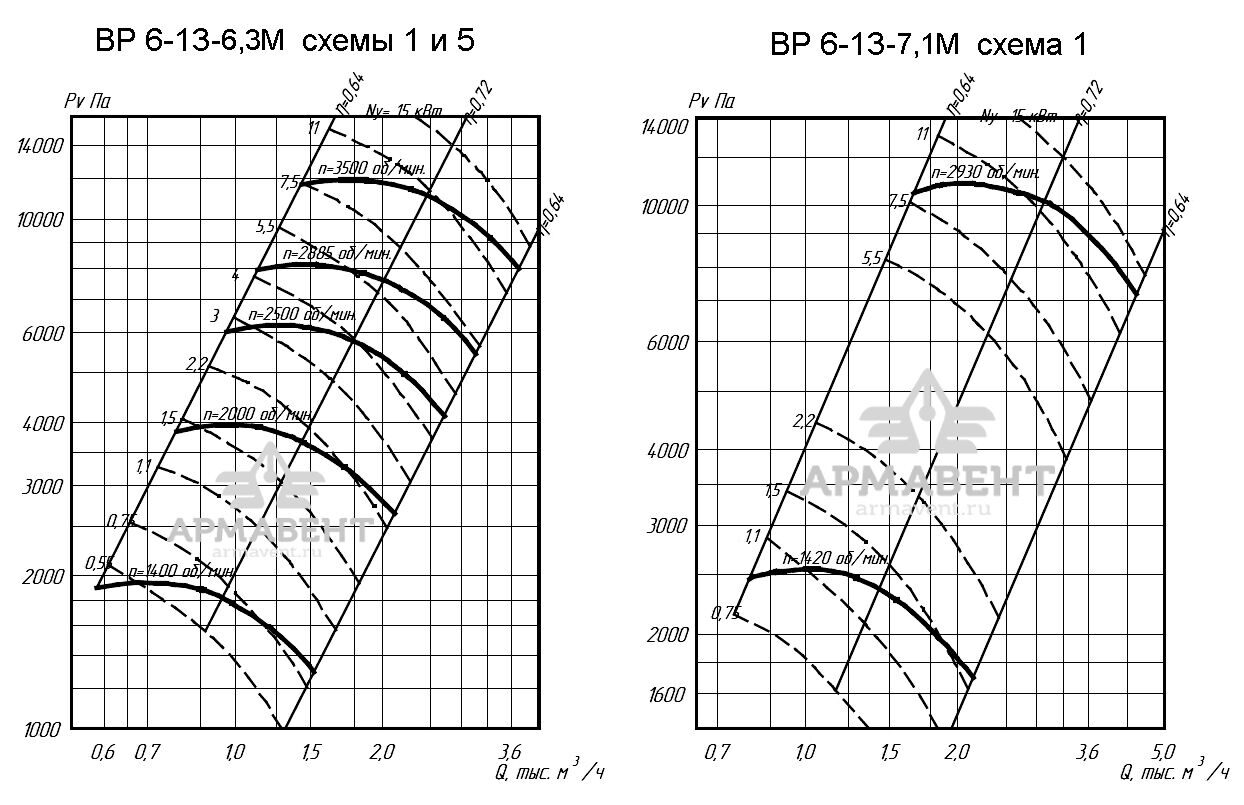

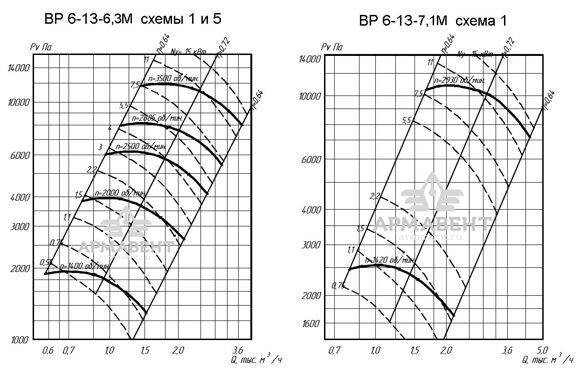

aero-vr-6-13m-6-3-7-1

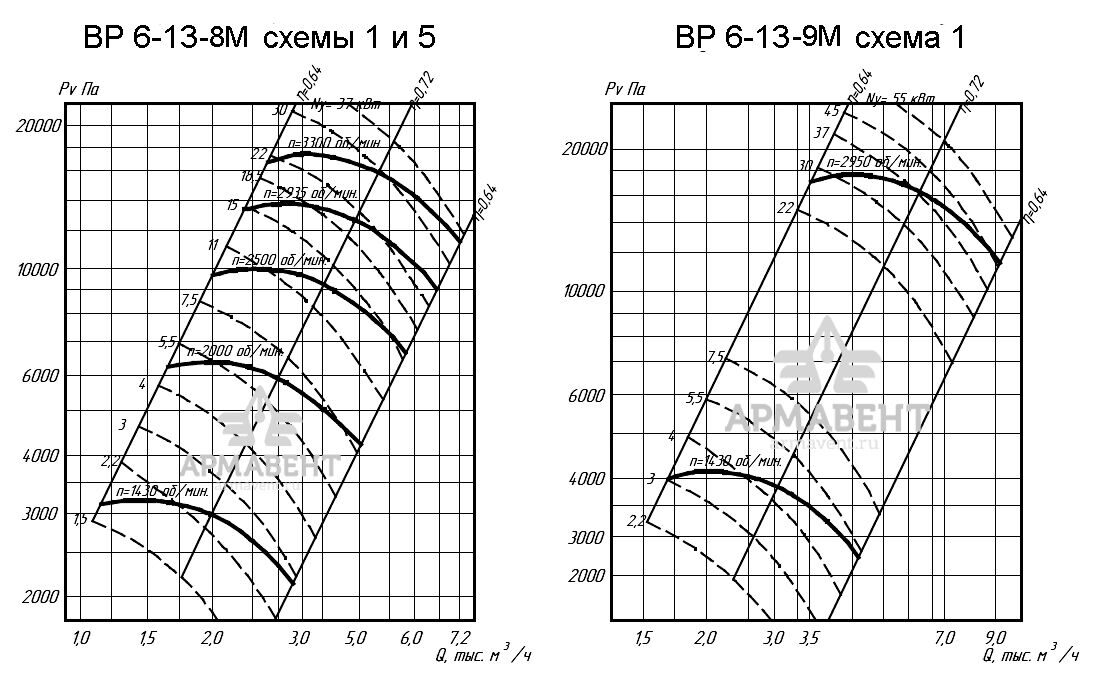

aero-vr-6-13m-8-9

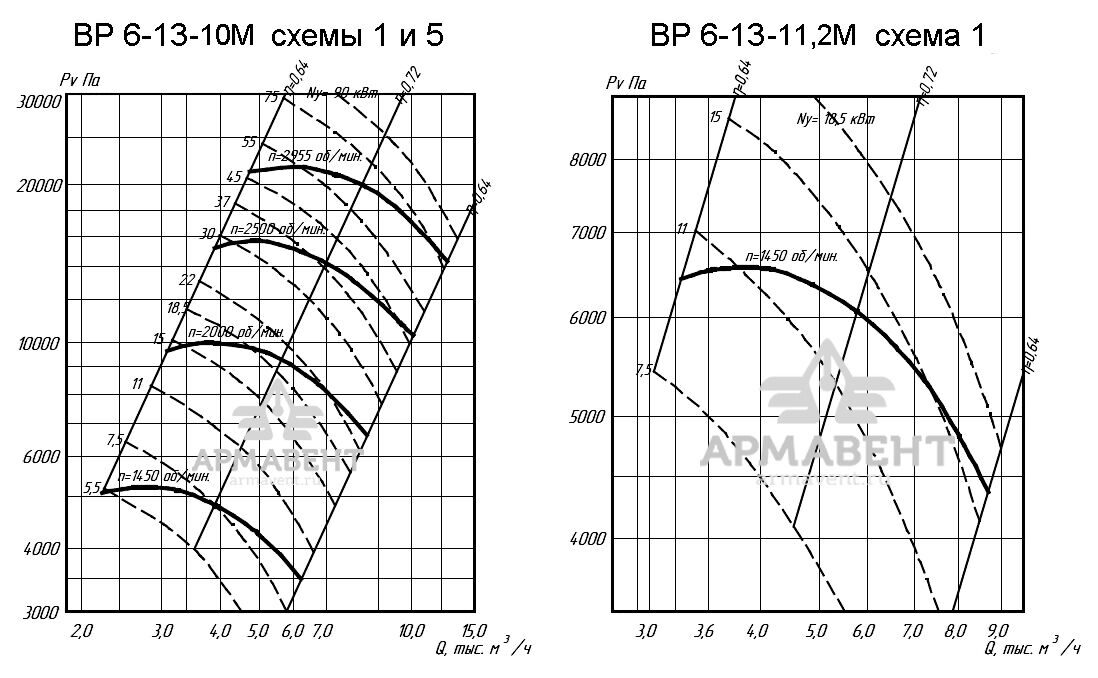

aero-vr-6-13m-10-11-2

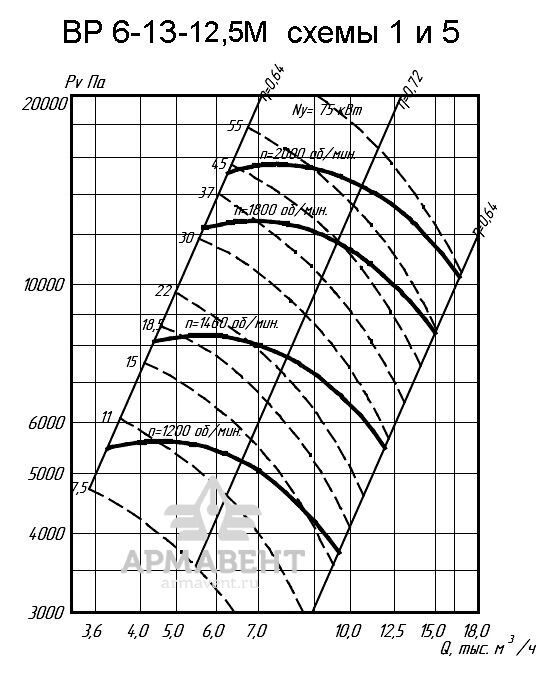

aero-vr-6-13m-12-5


Вентиляторы группы :
ВР 6-13
