Вентилятор ВЦ 6-28-4 (№4) |
Цены (прайс-лист) |
Мощность
электродвигателя (кВт) |
Частота
вращения (об./мин.) |
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3 |
Виброизоляторы
(марка х кол-во) |
Масса,
кг |
|
Производительность
м3/час |
Полное давление
(Па) |
||||
0,37
|
1500
|
468-1260
|
680-550
|
ДО-39 х 4
ВР-202 х 4 |
53
|
3
|
3000
|
1008-2700
|
3000-2500
|
65
|

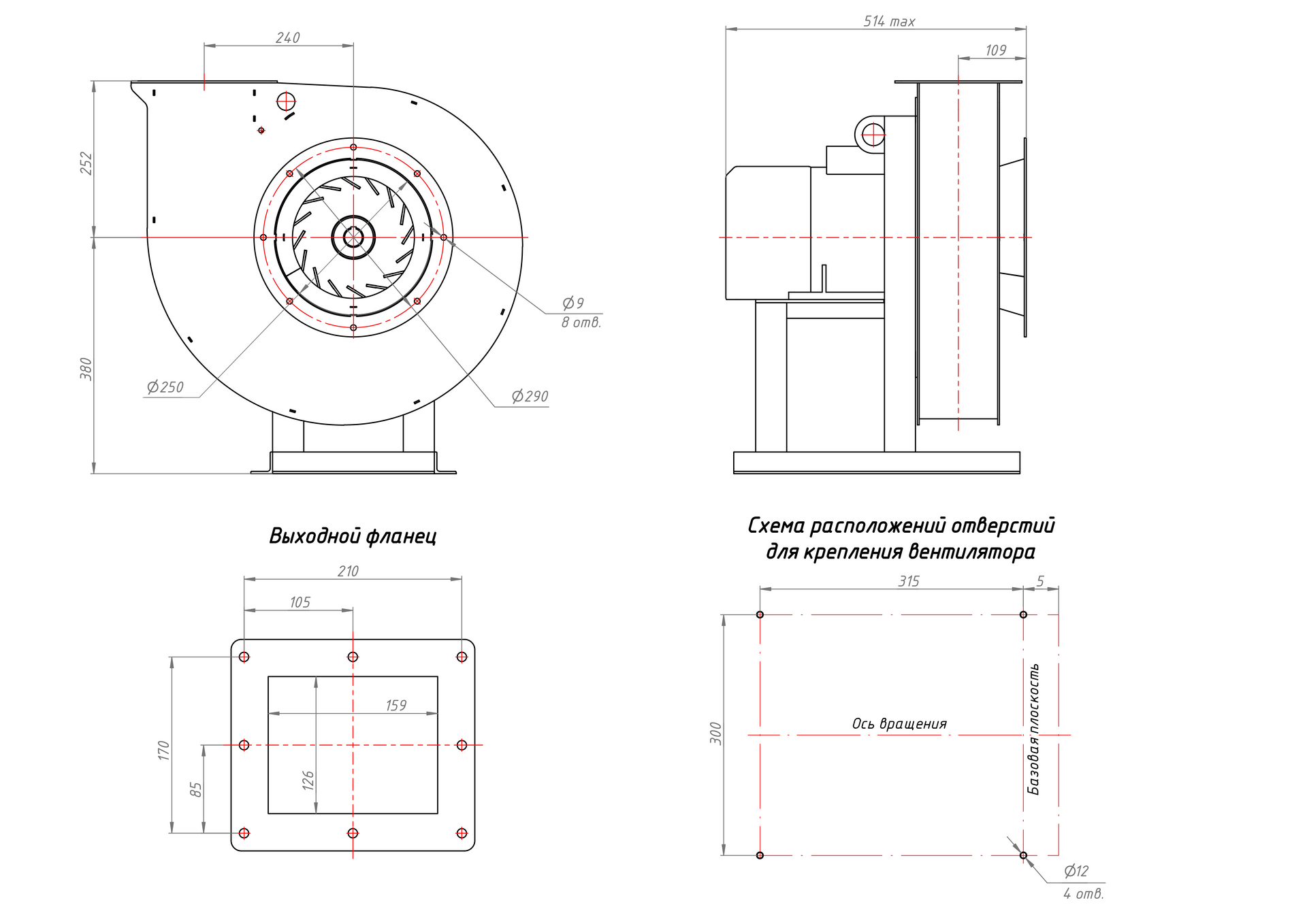

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")
ПР0°/Л0°
|
ПР45°/Л45°
|
ПР90°/Л90°
|
|||||||||
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
B, мм
|
B1, мм
|
H1, мм
|
H2, мм
|
629 | 271 | 632 | 252 | 573 | 256 | 811 | 431 | 553 | 302 | 738 | 358 |
ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
717 | 286 | 696 | 316 | 553 | 252 | 652 | 272 | 717 | 431 | 637 | 257 |
Аэродинамические характеристики вентиляторов ВЦ 6-28-4 (№4)
Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
1000 | 75 | 79 | 80 | 82 | 78 | 74 | 70 | 62 | 82 |
1500 | 78 | 81 | 82 | 85 | 80 | 76 | 72 | 64 | 86 |
