Купить обратные клапаны 19ч21бр

Клапаны обратные 19ч21бр

19ч21бр - вид чугунных обратных поворотных межфланцевых клапанов, которые устанавливаются в различных трубопроводах в качестве механизма, предотвращающего движение потока рабочей среды в обратном направлении. Рабочая среда - вода или пар при максимальной температуре 225 °С. Клапаны 19ч21бр изготавливаются условными диаметрами Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600 и условным давлением Ру10/16 кгс/см² (1,0/1,6 МПа). Принцип действия клапана заключается в следующем: при подаче рабочей среды на захлопку клапан открывается, при этом захлопка удерживается в положении "открыто" за счет силы потока среды, а закрывается клапан после прекращения подачи среды, при этом захлопка плавно закрывается под действием собственного веса, тем самым прекращая обратное движение среды. В качестве запорного элемента в клапанах применяются чугунные захлопки с латунным уплотнением. Клапаны устанавливаются на горизонтальном трубопроводе (при условии, что ось вращения параллельна горизонтальной плоскости и будет находиться выше горизонтальной оси трубопровода) или в вертикальном трубопроводе (уплотнительная поверхность затвора должна быть направлена вверх). При монтаже направление стрелки на корпусе клапана 19ч21бр должно соответствовать направлению движения рабочей среды. Монтируется клапан обратный на трубопроводе путем зажатия шпильками между фланцев (ГОСТ 12815-80, Ру10/Ру16).

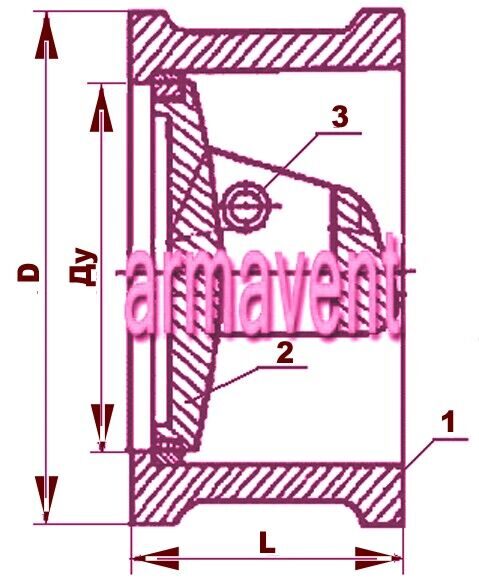

Габаритные размеры

Ду, мм	D, мм	L, мм	Масса, кг
19ч21бр Ду50	105	60	2,5
19ч21бр Ду80	144	70	5
19ч21бр Ду100	160	80	6
19ч21бр Ду150	210	100	12
19ч21бр Ду200	270	140	25
19ч21бр Ду250	320	150	34
19ч21бр Ду300	370	160	115
19ч21бр Ду400	480	170	130
19ч21бр Ду500	670	200	185
19ч21бр Ду600	780	240	230

Материалы основных деталей

№ детали	Наименование детали	Марка материала
1	Корпус	чугун СЧ 18
2	Захлопка + уплотнение	чугун СЧ 18 + латунь ЛЦ40С
3	Ось	сталь 20Х13
