16ч42р

Клапаны 16ч42р

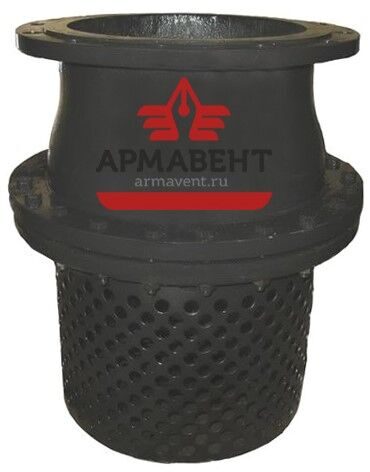

16ч42р - фланцевый чугунный приемный обратный клапан, имеющий в своей конструкции сетку, применяется в насосных установках на конце вертикального всасывающего трубопровода для предотвращения обратного потока рабочей среды. Рабочее положение клапана - сеткой вниз. Открытие клапана происходит под действием потока засасываемой среды, которая оказывает давление на захлопку и открывает ее.
Клапаны 16ч42р выпускаются диаметрами условными Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600.

Технические характеристики

Параметр	Показатель
Проход условный Ду, мм	50	80	100	150	200	250	300	400	500	600
Давление условное, Ру, МПа (кгс/см²)	0,25 (2,5)
Температура рабочей среды, Т,°С	до +50
Рабочая среда	вода, нефть и другие неагрессивные жидкости
Направление движения рабочей среды	под захлопку
Температура окружающей среды Т, ^оС	от -30 до + 50
Присоединение к трубопроводу	фланцевое по ГОСТ 12815-80
Масса, кг. не более	3,8	8	11	24	42	98	145	210
Изготовление и поставка	ГОСТ 10371-77

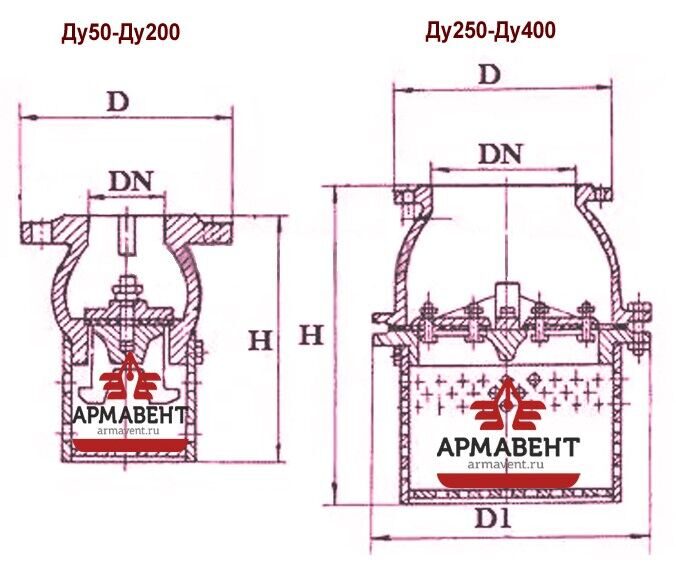

Габаритные размеры

16ч42р Ду50-Ду200 16ч42р Ду250-Ду600

Клапан 16ч42р габаритный чертеж - Компания АрмаВент

Диаметр DN, мм	Н, мм	D, мм	D1, мм
16ч42р Ду50	165	140
16ч42р Ду80	235	185
16ч42р Ду100	285	205
16ч42р Ду150	395	260
16ч42р Ду200	485	315
16ч42р Ду250	575	370	470
16ч42р Ду300	665	435	555
16ч42р Ду400	778	535	770
16ч42р Ду500
16ч42р Ду600

Материал основных деталей

Наименование детали	Марка материала
Корпус	Чугун Сч 15
Захлопка	Чугун Сч 15
Плита	Чугун Сч 15
Сетка	Сталь 3
Крестовина	Алюминиевый сплав АЛ-2
Уплотнение	Резина ЗМБ-А-С
