Купить дымососы ДН-21 у производителя

Дымосос ДН-21 (№21)

Цены (прайс-лист)


Дымосос ДН-21 схема 3 (исполнение 3)Основные параметры :
  • Тягодутьевая машина одностороннего всасывания
  • №21 - означает, что диаметр рабочего колеса равен 21 дециметрам (2100 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)
  • Укомплектован осевым направляющим аппаратом
  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных
Конструктивное исполнение :
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, подразделяются на :
  • Общего назначения из углеродистой стали (дымосос ДН-21)
  • Коррозионностойкие из нержавеющей стали (дымосос ДН-21К1 или ДН-21НЖ)
Стандартное исполнение (по умолчанию) :
  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
Нестандартное исполнение (по запросу) может включать :
  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
В нашей производственной компании вы можете купить дымососы ДН-21 по лучшей цене.

Технические характеристики
Конструктивное
исполнение
(схема)
Комплектация
электродвигателями
Пределы параметров в рабочей зоне
при температуре перемещаемой среды 100°С
Масса,
кг
По мощности
(кВт)
По частоте вращения
(об./мин.)
По производительности
3/час)
По полному давлению
(Па)
 3
90
600
36000-126000
2490-1190
5400
160
750
49000-160000
3850-1880
5500
355 1000 62000-210000 6880-3390 5700

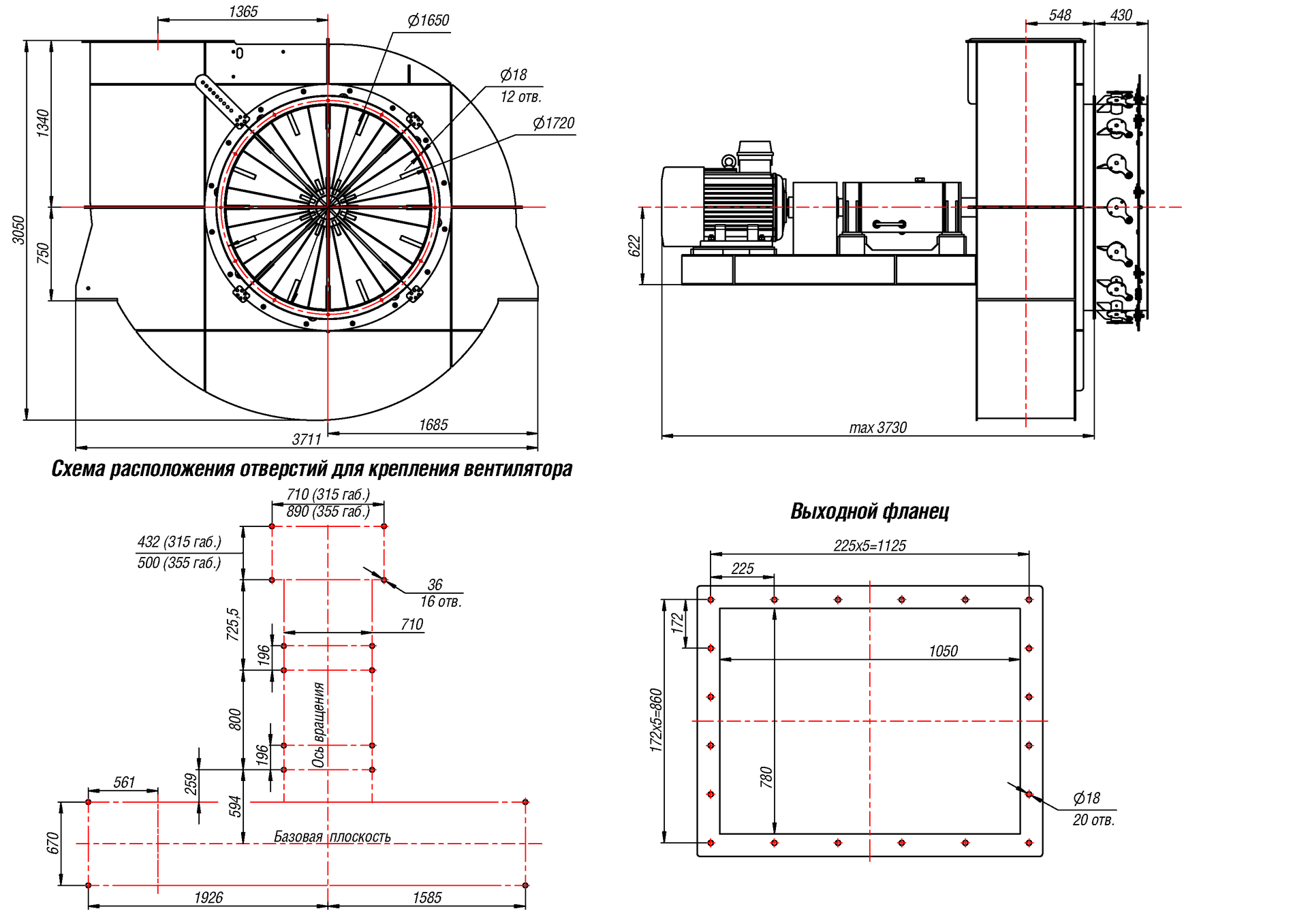

Общие габаритные размеры (мм)

Габаритный чертеж дымососов ДН-21


Варианты углов поворота корпуса (вид со стороны "двигателя")

Варианты углов поворота корпуса дымососов ДН-21

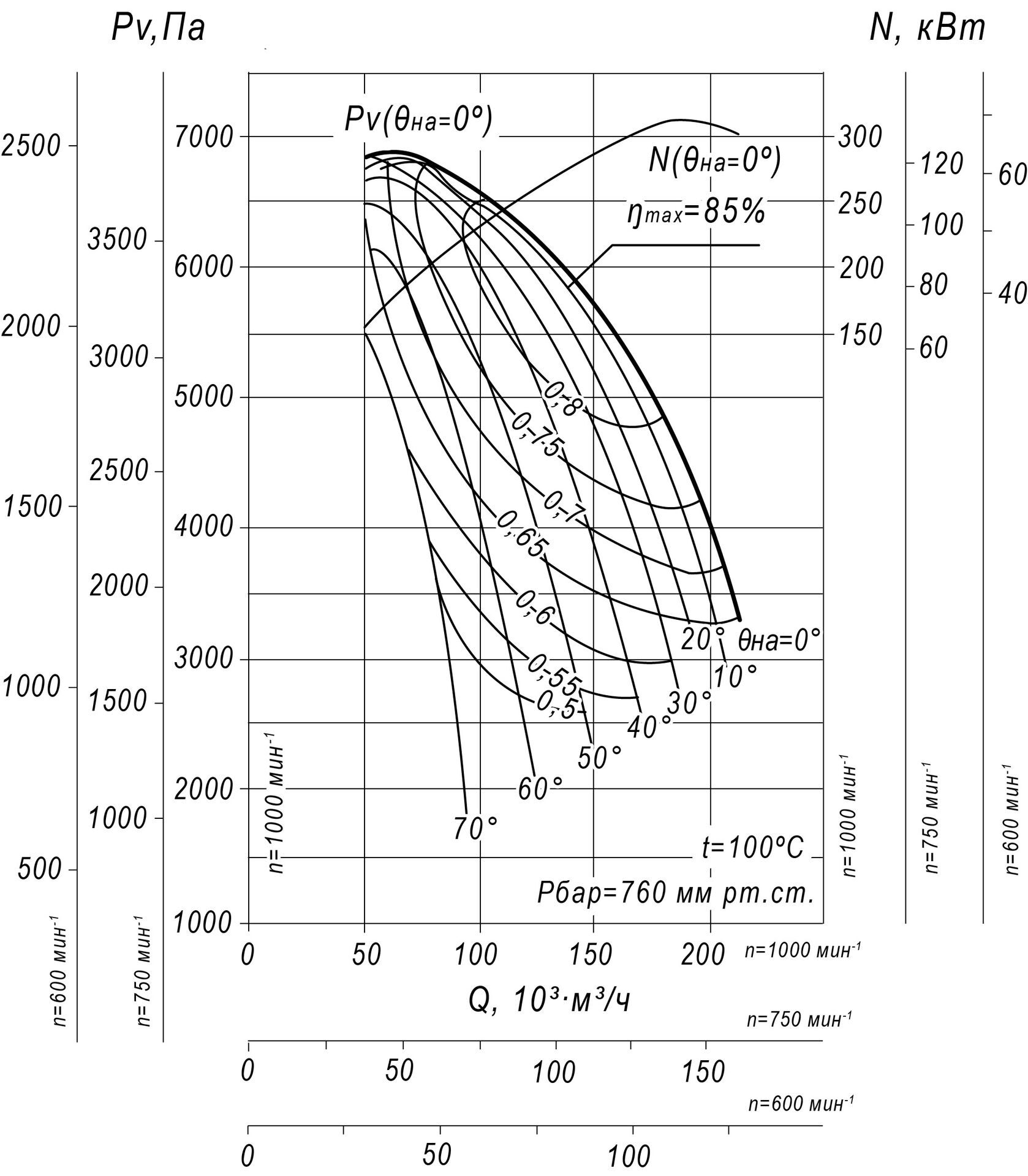

Аэродинамические характеристики дымососов ДН-21 (№21)

Аэродинамические характеристики дымососов ДН-21 (№21)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
600 96 98 95 93 89 85 81 98
750 101 106 104 101 98 93 86 105
1000 108 113 111 108 106 100 93 112


Варианты установки и крепления дымососов ДН-21 к фундаменту

на единой раме
на раздельной раме
на едином постаменте
на едином постаменте с виброоснованием
3-4
3-5
3-6
3-7

Для правильного подбора дымососов рекомендуем заполнить опросный лист
