Запорное устройство 12б3бк фланцевое, Ду20, Ру25

Запорное устройство 12б3бк - Компания АрмаВентЗапорное устройство 12б3бк - это комплект из двух фланцевых латунных кранов (один - верхний, другой - нижний), предназначенный для контроля и управления неагрессивными жидкостями в стеклянных или кварцевых трубках и указателях уровня (например, 12кч11бк). Нижний кран имеет дополнительный пробно-спускной кран для продувки. Каждый из кранов запорного устройства 12б3бк имеет цилиндрическую часть с накидной гайкой и отверстием для установки указательных трубок или патрубков указателей уровня. Уплотнение крановых отверстий - сальниковое. Подтяжка сальников - при помощи накидных гаек.

Технические данные:
Диаметр приемного отверстия составляет 20 мм (Ду20), что соответствует внешнему диаметру трубок и патрубков.
Рабочее давление кранов 25 атмосфер (Ру25 кгс/см2).
Температура рабочей среды не должна превышать 225°С.
Масса комплекта 4,1 кг.
Материалы основных деталей:
Корпус, пробка - латунь
Накидные гайки - ковкий чугун
Набивка сальников - пропитанный асбест
Гарантии:
Средний срок службы - не менее 5 лет. Средний ресурс - не менее 2000 циклов. Наработка на отказ - не менее 600 циклов.

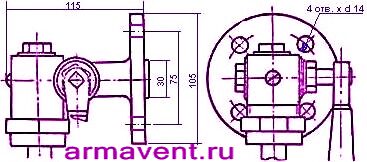

Присоединительные размеры (в мм)

Присоединительные размеры запорного устройства 12б3бк - Компания АрмаВент

Структура:

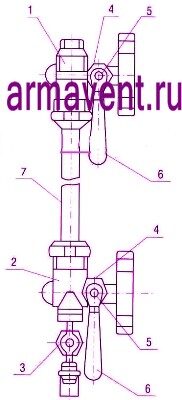

Чертеж запорного устройства 12б3бк1 - кран верхний
2 - кран нижний
3 - пробно-спускной кран
4 - накидные гайки
5 - пробки закрытия-открытия
6 - ручки
7 - водоуказательная трубка

Принцип работы

1. Корпусы верхнего и нижнего кранов выполнены с отверстиями, через которые при открытых затворах поступает жидкость в указатель уровня.

2. Работа запорных устройств основана на принципе сообщающихся сосудов, в связи с чем уровень жидкости, поступающей из рабочей ёмкости в указатель уровня, соответствует уровню жидкости в ёмкости.
3. Пробно-спускной кран подсоединён к корпусу нижнего крана и предназначен для слива жидкости из указателя уровня.
4. Закрытие затворов корпусов и крана производится поворотом ручки.
5. Уплотнение затворов осуществляется установкой сальниковой набивки, в качестве которой используется асбестовый шнур, пропитанный графитной смазкой.

Инструкция по монтажу

Устанавливаемое запорное устройство 12б3бк необходимо осмотреть, проверить лёгкость открывания и закрывания затворов, а также проверить на герметичность водой условным давлением. При необходимости подтянуть накидные гайки.


Монтаж устройства на котлах, сосудах, аппаратах и резервуарах производится в следующем порядке:

1. Корпусы верхнего и нижнего кранов крепятся к фланцам рабочей ёмкости болтами
2. В корпусы кранов устанавливается стеклянная трубка указателя уровня или сам указатель
3. Концы патрубков указателя уровня или стеклянной трубки в корпусах уплотняются сальниковой набивкой
4. Поворотом ручки открыть затворы корпусов верхнего и нижнего кранов, затвор спускного крана при этом должен быть закрыт


Заказать запорные устройства



Товары группы :
12б1бк, 12б2бк
