Купить трубчатый прямоугольный шумоглушитель ГТП

Шумоглушитель ГТП

ГТП Трубчатые прямоугольные шумоглушители ГТП относятся к деталям вентиляционных систем, которые отвечают за полное или частичное подавления аэродинамического шума, возникающего в прямоугольных каналах при перемещении газовоздушных сред. Шумоглушители имеют конструкцию из двух прямоугольных корпусов, помещенных один в другой. Между корпусами размещен специальный звукопоглощающий материал, а внутренняя часть перфорирована. Монтаж шумоглушителей ГТП осуществляется непосредственно в прямоугольный воздуховод при помощи фланцев.
Необходимая длина шумоглушителя определяется в зависимости от требуемого снижения уровней шума в октавных полосах, указанных в таблицах ниже.

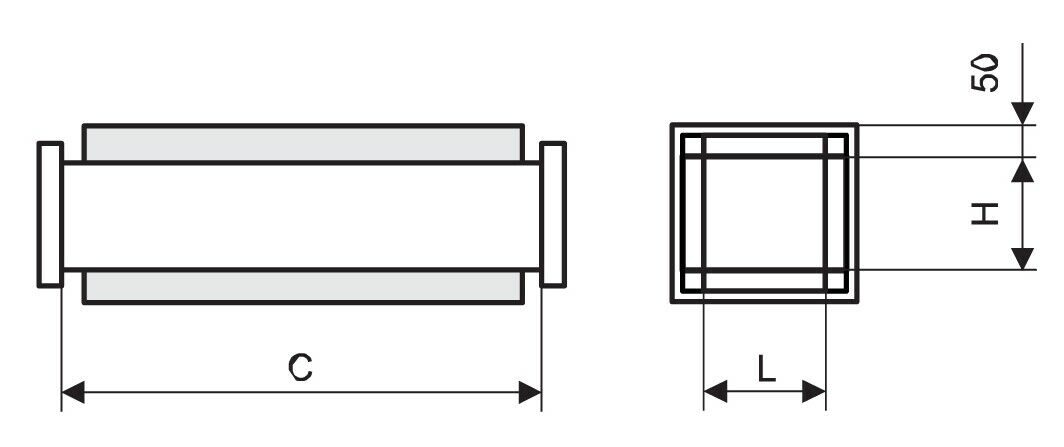

 Габаритные размеры

чертеж шумоглушителя гтп

Тип
L,мм
H,мм
C,мм
Тип
L,мм
H,мм
C,мм
ГТП 20-10/90
200
100
900
ГТП 20-10/60
200
100
600
ГТП 30-20/90
300
200
ГТП 30-20/60
300
200
ГТП 40-20/90
400
200
ГТП 40-20/60
400
200
ГТП 40-30/90
400
300
ГТП 40-30/60
400
300
ГТП 40-40/90
400
400
ГТП 40-40/60
400
400

Возможно изготовление шумоглушителей нестандартных размеров, но в пределах минимального (100х100 мм) и максимального (700х700 мм) размеров (LхH), при длине 900/600 мм.
Свыше максимального размера следует использовать шумоглушители ГП.


Таблица значений снижения звуковой мощности шумоглушителей ГТП, в зависимости от длины

 Модель
Расчетная длина,
м
Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения
в октавных полосах со среднегеометрическими частотами, Гц
63
125
250
500
1000
2000
4000
8000
ГТП 20-10
600
2
7
10
18
20
16
10
8
900
3
11
18
32
35
29
18
13
 ГТП 30-20
600
1
5
8
17
15
9
7
6
900
1,5
7
14
28
26
16
11
9
 ГТП 40-20
600
1
4
6
14
12
8
6
4
900
1,5
6
11
25
22
13
10
7
ГТП 40-30
600
0,5
3
5
13
11
7
4
3
900
1
4,5
8
21
19
12
6
5
ГТП 40-40
600
0,5
2
4
12
8
5
4
3
900
1
3
7
20
15
9
6
5


Купить

Товары группы :  Шумоглушители ГТК, Шумоглушители ГТПи, Шумоглушители ГП
