Купить вентиляторы ВР 140-40-12,5 (№12,5) у производителя

Вентилятор ВР 140-40-12,5 (№12,5)

Цены (прайс-лист)


Вентилятор ВР 140-40-12,5 (№12,5) схема 1 (исполнение 1) Вентилятор ВР 140-40-12,5 (№12,5) схема 5 (исполнение 5)
Основные параметры :
  • Пылевой, среднего давления, одностороннего всасывания
  • №12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметрам (1250 мм)
  • Количество лопаток рабочего колеса - 6 (загнутых вперед)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 140-40-12,5 (№12,5))
  • Коррозионностойкие из нержавеющей стали (ВР 140-40-12,5К1)
  • Взрывозащищенные из разнородных материалов (ВР 140-40-12,5В), только схема 1
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 140-40-12,5ВК1), только схема 1

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
30
750
18000-48600
1700-1280
ДО-44 х 8
ВР-203 х 10
700
75
1000
23700-64800
3200-2300
ДО-44 х 8
ВР-203 х 10
970
Исполнение 5 (схема 5)
22
750/665*
16300-43400
1440-1080
ДО-43 х 10
1350
30
750/735*
17900-48000
1760-1320
1420
45
1000/820*
20000-53500
2190-1640
1520
55
1000/895*
21800-58500
2610-1960
1600
75
1000/985*
24000-64300
3160-2370
1830

* - частота вращения на рабочем колесе через клиноременную передачу

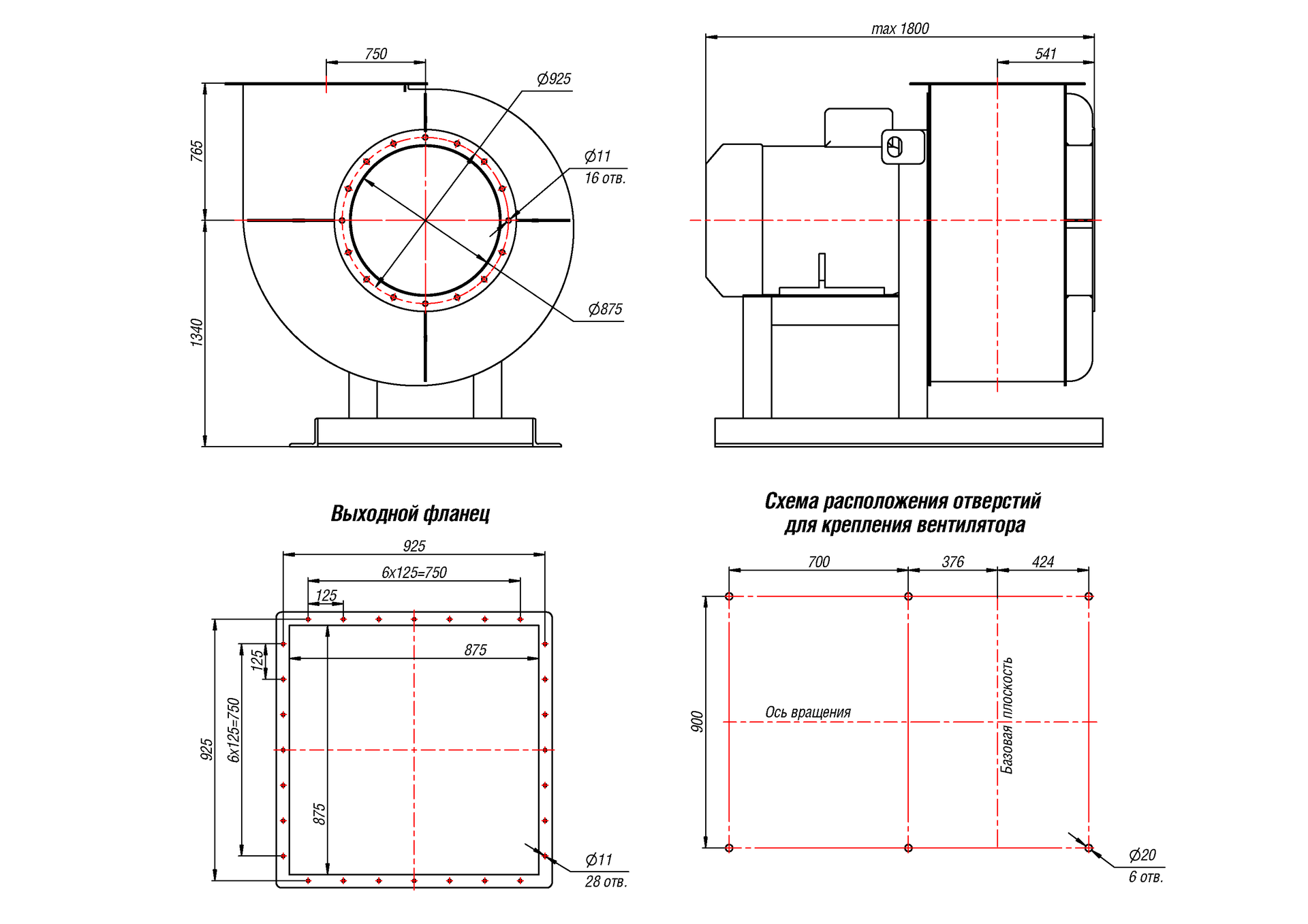

Общие габаритные размеры схема 1 (мм)
Габаритный чертеж вентиляторов ВР 140-40-12,5 (№12,5) исполнение 1 (схема 1)

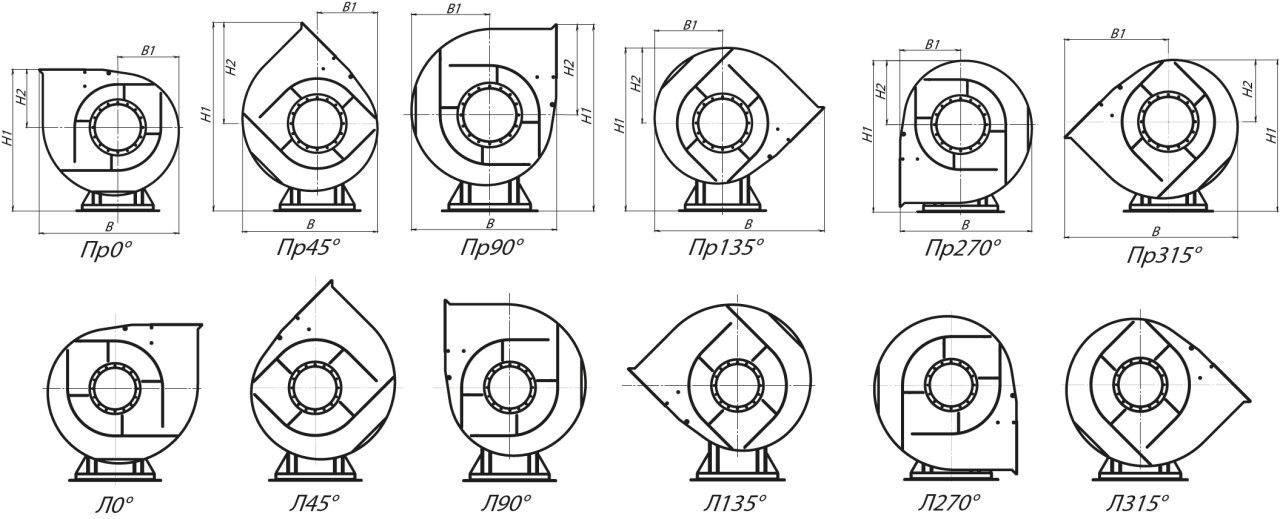

Варианты углов поворота корпуса и зависящие от них габариты (схема 1, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 140-40-12,5 (№12,5) схема 1 (исполнение 1)
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2141 903 2105 765 1951 831 2756 1416 1813 1048 2577 1237
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
2392 976 2460 1120 1813 765 2243 903 2392 1416 2171 831

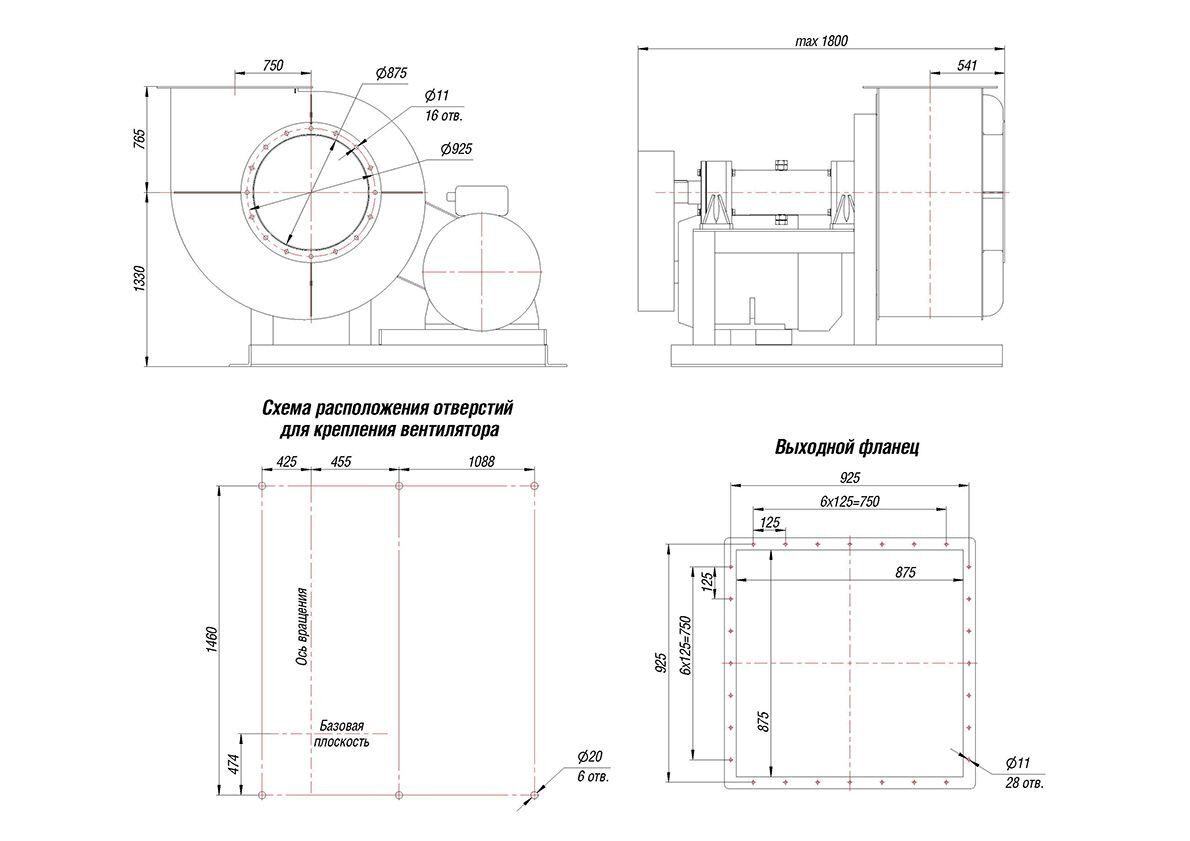

Общие габаритные размеры схема 5 (мм)

Чертеж ВР 140-40 №12,5 схема 5

Стандартные варианты углов поворота корпуса (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВР 140-40-12,5 (№12,5) схема 5 (исполнение 5)


Специальные варианты углов поворота корпуса (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВР 140-40-12,5 (№12,5) схема 5 (исполнение 5)

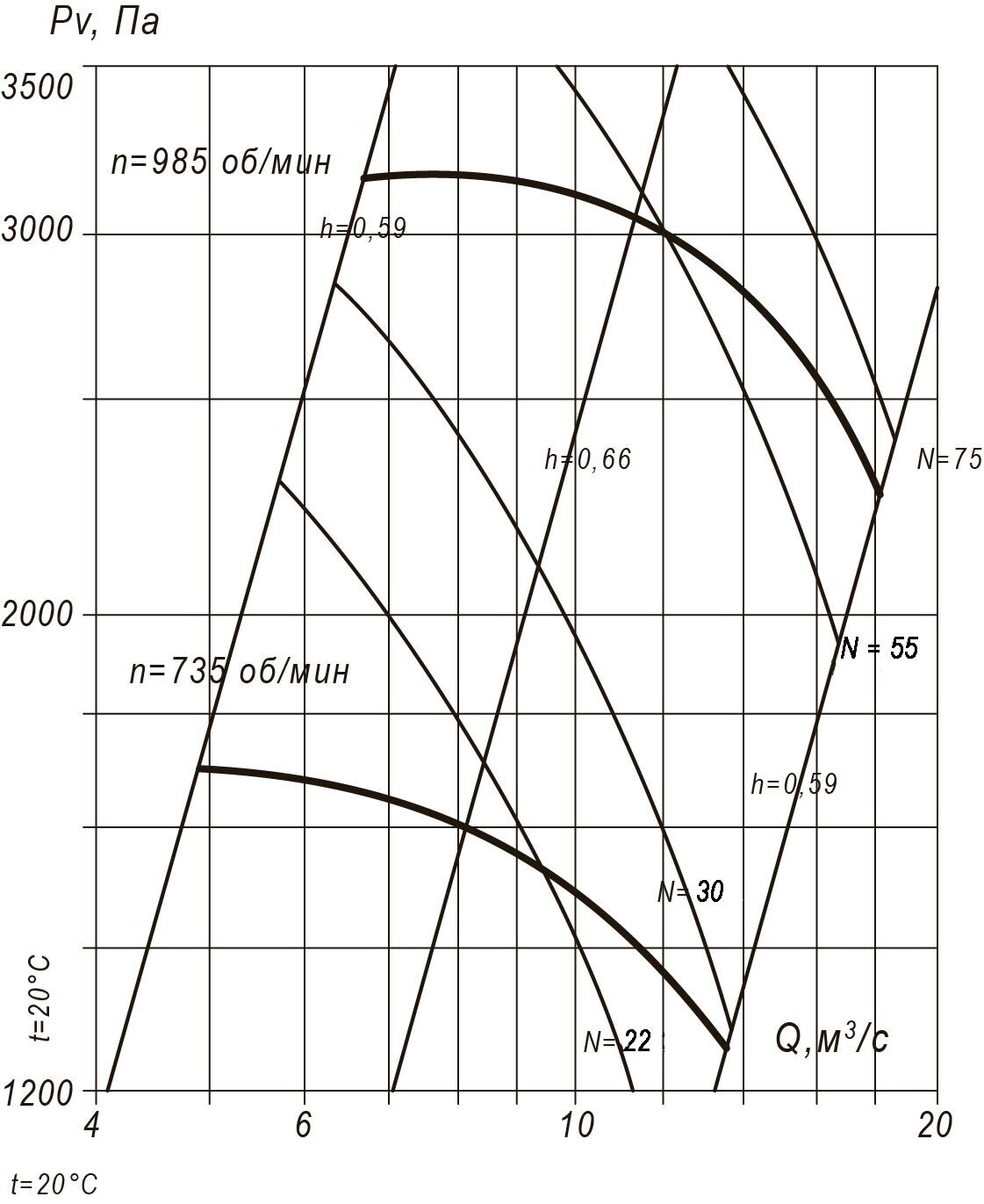

Аэродинамические характеристики вентиляторов ВР 140-40-12,5 (№12,5) схема 1

Аэродинамические характеристики вентиляторов ВР 140-40-12,5 (№12,5) схема 1

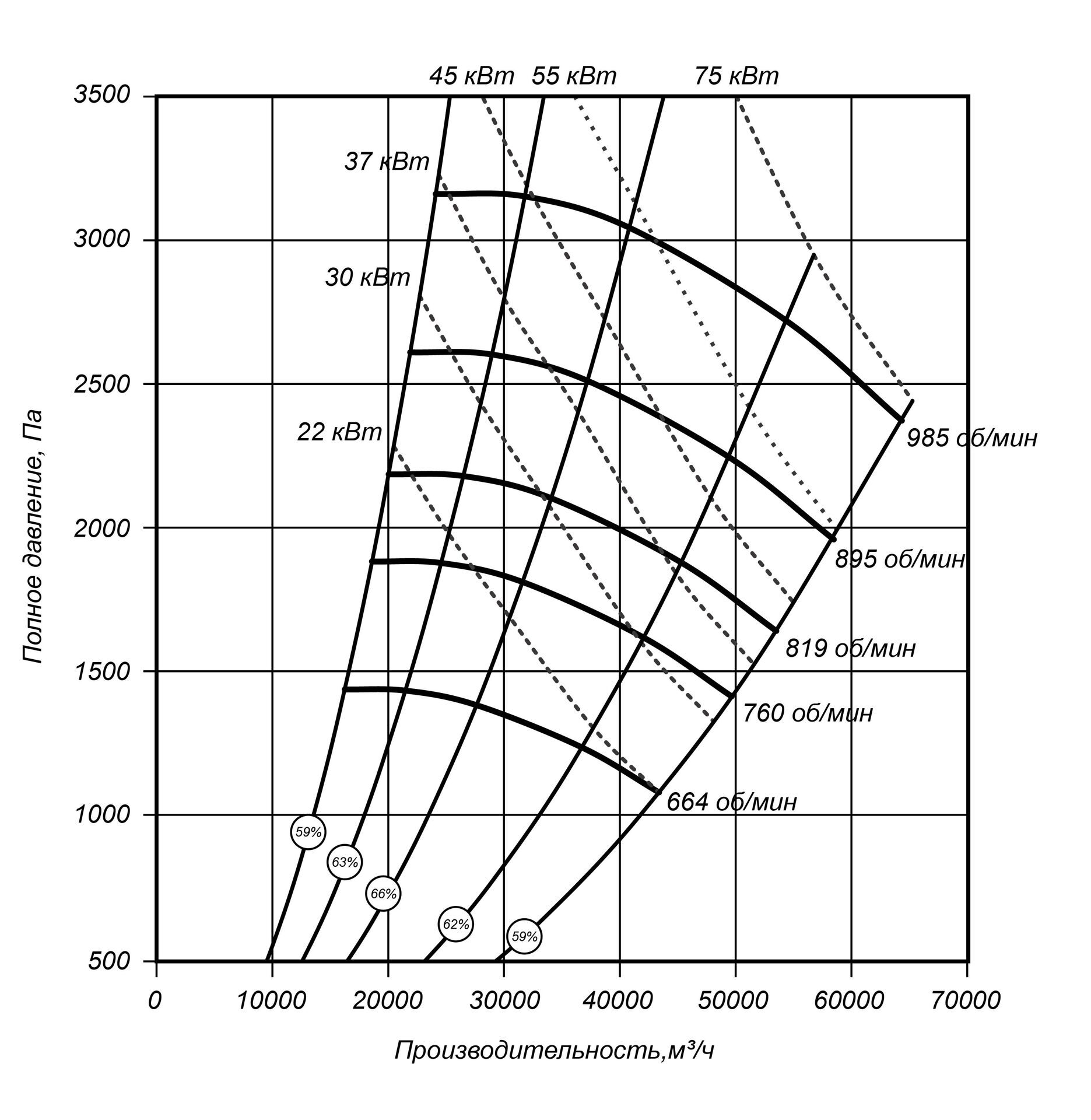

Аэродинамические характеристики вентиляторов ВР 140-40-12,5 (№12,5) схема 5



Акустические характеристики схема 1
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
750 93 101 102 104 101 100 99 92 104
1000 98 106 107 109 105 103 99 95 121
