Купить вентиляторы ВР 80-70-10 (№10) у производителя

Вентилятор ВР 80-70-10 (№10)

Цены (прайс-лист)

ВР 80-70-10 (№10) схема 1 (исполнение 1)

ВР 80-70-10 (№10) схема 5 (исполнение 5)

Основные параметры :

Низкого давления, одностороннего всасывания
№10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
Количество лопаток рабочего колеса - 12 (загнутых назад)
Варианты по диаметрам колеса : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн

Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из углеродистой стали (вентилятор ВР 80-70-10 (№10))
Общего назначения жаропрочные из углеродистой стали (ВР 80-70-10Ж2)
Коррозионностойкие из нержавеющей стали (ВР 80-70-10К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 80-70-10К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 80-70-10В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 80-70-10ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 80-70-10ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 80-70-10ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 80-70-10ВК3)

Технические характеристики схема 1 (исполнение 1)

Относительный диаметр колеса	Электродвигатель			Параметры в рабочей зоне		Масса, кг	Виброизоляторы
Относительный диаметр колеса	Частота вращения, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество в комплекте
0,9	725	4,0	132S8	12,0-27,3	620-345	565	ДО-43	5
0,9	690	11,0	132S8	16,0-36,5	1090-430	612
0,95	725	5,5	132М8	17,1-29,0	740-370	575
0,95	960	15,0	160М6	23,0-38,5	1300-660	627
1	725	7,5	160S8	15,9-31,5	860-550	600
1	960	18,5	180M6	21,5-42,0	1500-790	680
1,05	725	11,0	160М8	17,0-35,5	1070-480	612
1,05	960	22,0	200М6	23,1-46,5	1800-840	738
1,1	725	11,0	160М8	17,6-35,8	1210-575	622

Технические характеристики схема 5 (исполнение 5)

Относительный диаметр колеса	Ременная передача	Электродвигатель		Параметры в рабочей зоне		Масса, кг	Виброизоляторы
Относительный диаметр колеса	Частота вращения на рабочем колесе, об/мин	Установленная мощность, кВт	Тип электродвигателя	Производительность, 1000 х м³/ч	Полное давление, Па	Масса, кг	Марка	Количество в комплекте
1	395	1,1	по запросу	7,05-17,1	251-107	710	ДО-43	6
	440	1,5	по запросу	7,9-19,0	315-130	720
	505	2,2	по запросу	9,0-22,5	410-175	730
	560	3,0	по запросу	10,0-24,7	505-212	750
	620	4,0	по запросу	11,0-26,5	620-255	770
	690	5,5	по запросу	12,3-30,1	780-325	770
	775	7,5	по запросу	13,9-33,9	990-400	810
	880	11,0	по запросу	15,8-37,5	1250-530	840
	1050	18,5	по запросу	18,4-45,3	1800-720	750

Общие габаритные размеры схема 1 (исполнение 1)

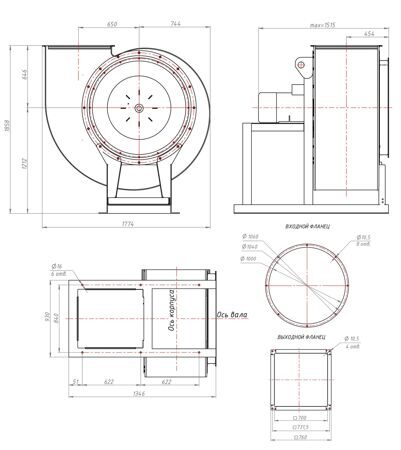

Габаритный чертеж вентиляторов ВР 80-70-10 исполнение 1 (схема 1)

А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
650	1000	1040	700	700	---	---	754	754	1212	1534	452	240	382	240	---

L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
---	796	---	---	10,5	10	18	---	---	646	16	4	---	---	6

Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 80-70-10 схема 1

Варианты углов поворота корпуса вентиляторов ВР 80-70-10 схема 1

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1774	744	1858	646	1617	679	2396	1184	1519	873	242	1030

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
1993	809	2151	939	1520	646	1956	744	1994	1184	1891	679

Общие габаритные размеры схема 5 (исполнение 5)

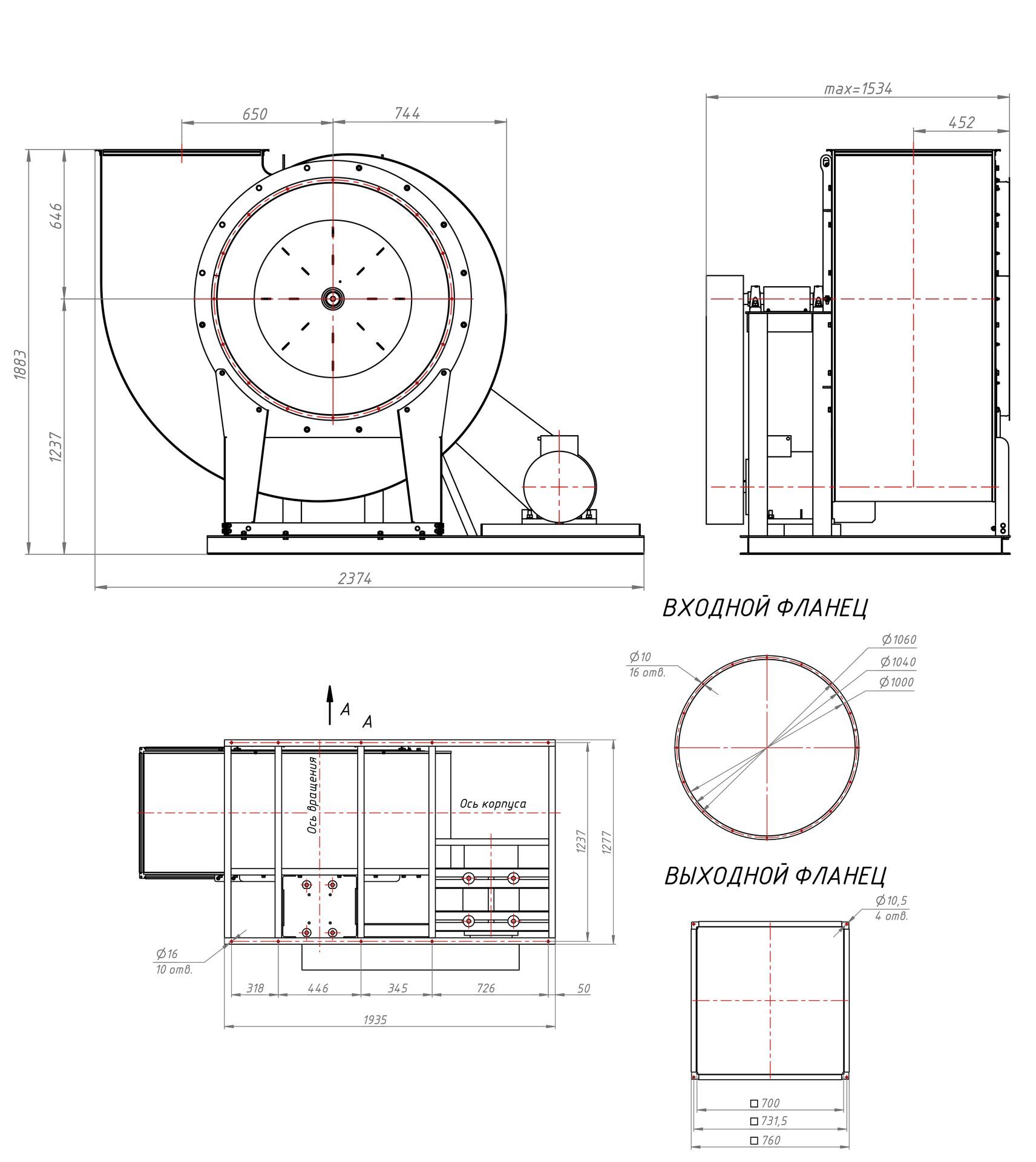

Габаритный чертеж вентиляторов ВР 80-70-10 исполнение 5 (схема 5) gabarit-nd-5 -2 gabarit-nd-5 -3 gabarit-nd-5 -4

А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм	L2, мм	L3, мм	L4, мм
650	1000	1040	700	700	---	---	754	754	1237	1455	452	223	223	345	726

L5, мм	S, мм	S1, мм	S2, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n_отв., шт	n1_отв., шт	n2_отв., шт	n3_отв., шт	n4_отв., шт
318	1237	1237	828	10,5	10	16	---	---	646	16	4	---	---	10

Стандартные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

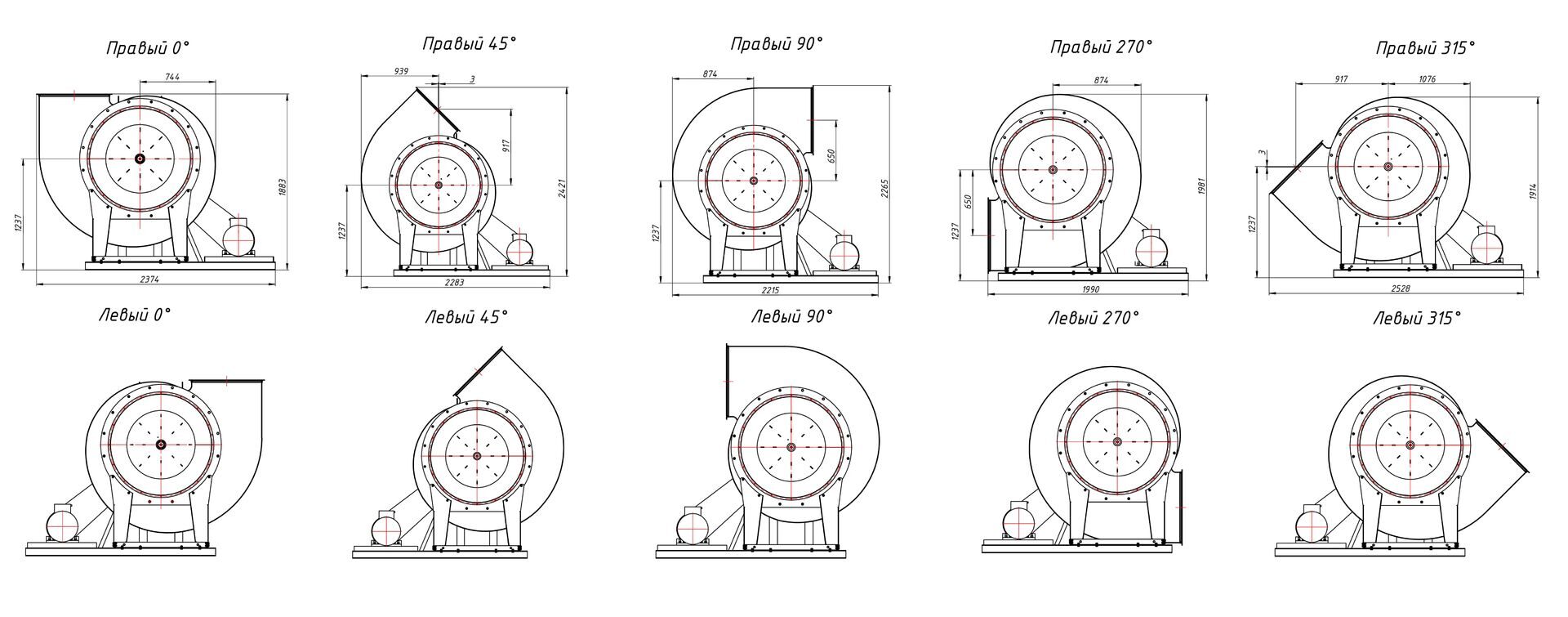

Стандартные варианты углов поворота корпуса вентиляторов ВР 80-70-10 схема 5

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2374	1030	1883	646	2283	939	2421	1184	2218	874	2267	1030

ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
---	---	---	---	1990	646	1982	745	2528	1184	1917	680

Специальные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

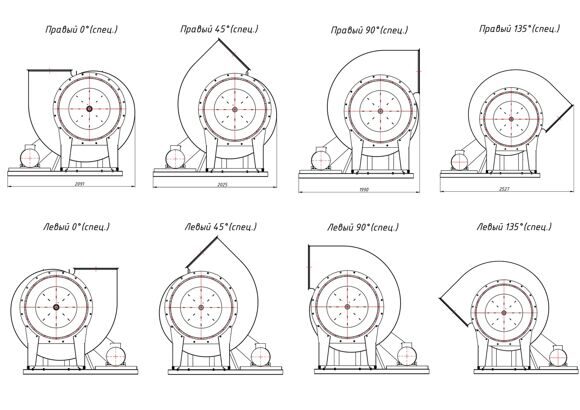

Специальные варианты углов поворота корпуса вентиляторов ВР 80-70-10 схема 5

ПР0°/Л0°/СПЕЦ				ПР45°/Л45°/СПЕЦ				ПР90°/Л90°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2088	745	1883	646	2024	680	2421	1184	1990	646	2267	1030

ПР135°/Л135°/СПЕЦ				ПР270°/Л270°/СПЕЦ				ПР315°/Л315°/СПЕЦ
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
2528	1184	2176	939	---	---	---	---	---	---	---	---

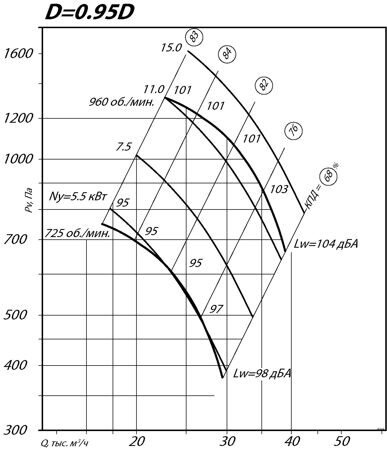

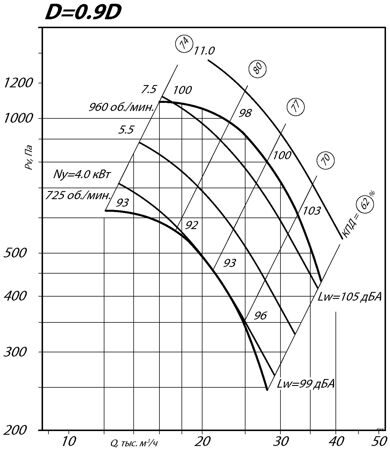

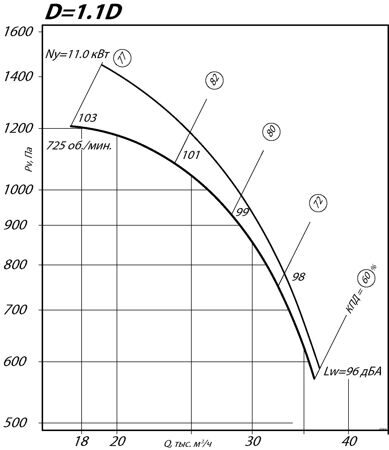

Аэродинамические характеристики вентиляторов ВР 80-70-10 схема 1 (исполнение 1)

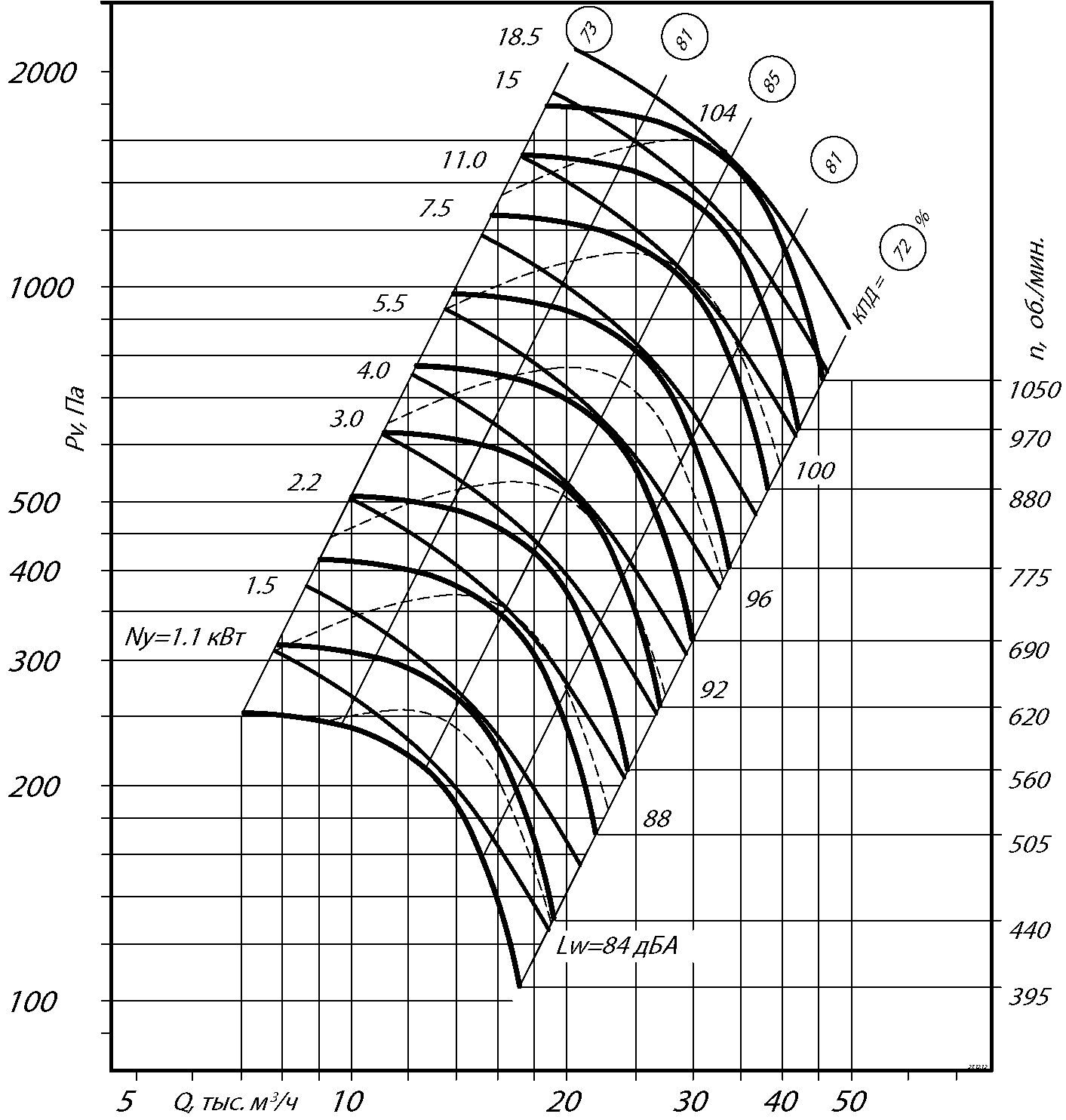

Аэродинамические характеристики вентиляторов ВР 80-70-10 схема 5 (исполнение 5)

Акустические характеристики схема 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	91	94	90	88	85	80	73	64	90
1000	92	95	100	96	94	91	86	79	99

Акустические характеристики схема 5

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
615	88	90	86	84	81	76	69	60	86
685	91	93	89	87	84	79	72	63	89
770	93	95	91	89	86	81	74	63	91
865	95	98	94	92	89	84	77	68	94
