Вентилятор ВД-13,5

Вентилятор ВД-13,5         Купить

dymosos-shema-3Вентилятор ВД-13,5 - это центробежная тягодутьевая машина среднего или высокого давления, одностороннего всасывания, предназначенная для подачи воздуха в топки паровых котлов. Данными тягодутьевыми машинами комплектуются котлы с уравновешенной тягой паропроизводительностью от 1 до 25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью от 0,5 до 16 гкал/ч. Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой. Температура рабочей среды не должна превышать +200°С. Вентиляторы ВД-13,5 оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются. Стандартное исполнение в умеренном климатическом исполнении (У), категорией размещения 2 (ГОСТ 15150-69). Применяются машины как в помещениях, так и на открытом воздухе (под навесом). Температура окружающего воздуха от -30°С до +40°С. Возможно изготовление в нестандартном исполнении (см. здесь)

Вентиляторы ВД-13,5 выпускаются двумя схемами (исполнениями) :

Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.

Технические характеристики (схема 3)

Электродвигатель Параметры в рабочей зоне Масса, кг
схема 3, без двигателя
Мощность,
кВт
Частота вращения,
об./мин.
Производительность,
м3

Полное давление,
Па

90 750 45000 2850 1650
200 1000 60000 5030



Углы положения корпуса (вид со стороны двигателя)

Левый поворот

Углы разворота корпуса дымососов ВД-13,5 (левое вращение) - Компания АрмаВент

Правый поворот

Углы разворота корпуса дымососов ВД-13,5 (правое вращение) - Компания АрмаВент



Габаритные и присоединительные размеры вентиляторов ВД-13,5 схема 3 (в мм)

d13-15-3



A

A1

а

В

b

D

D1

D2

d

С

Е

2435

1581

674

2244

820

1350

975

1020

14

790

506

Н

h

L

L1

t1

t2

Т1

Т2

N

n1

n2

2203

1250

620

332

110

118

880

590

26

8

5

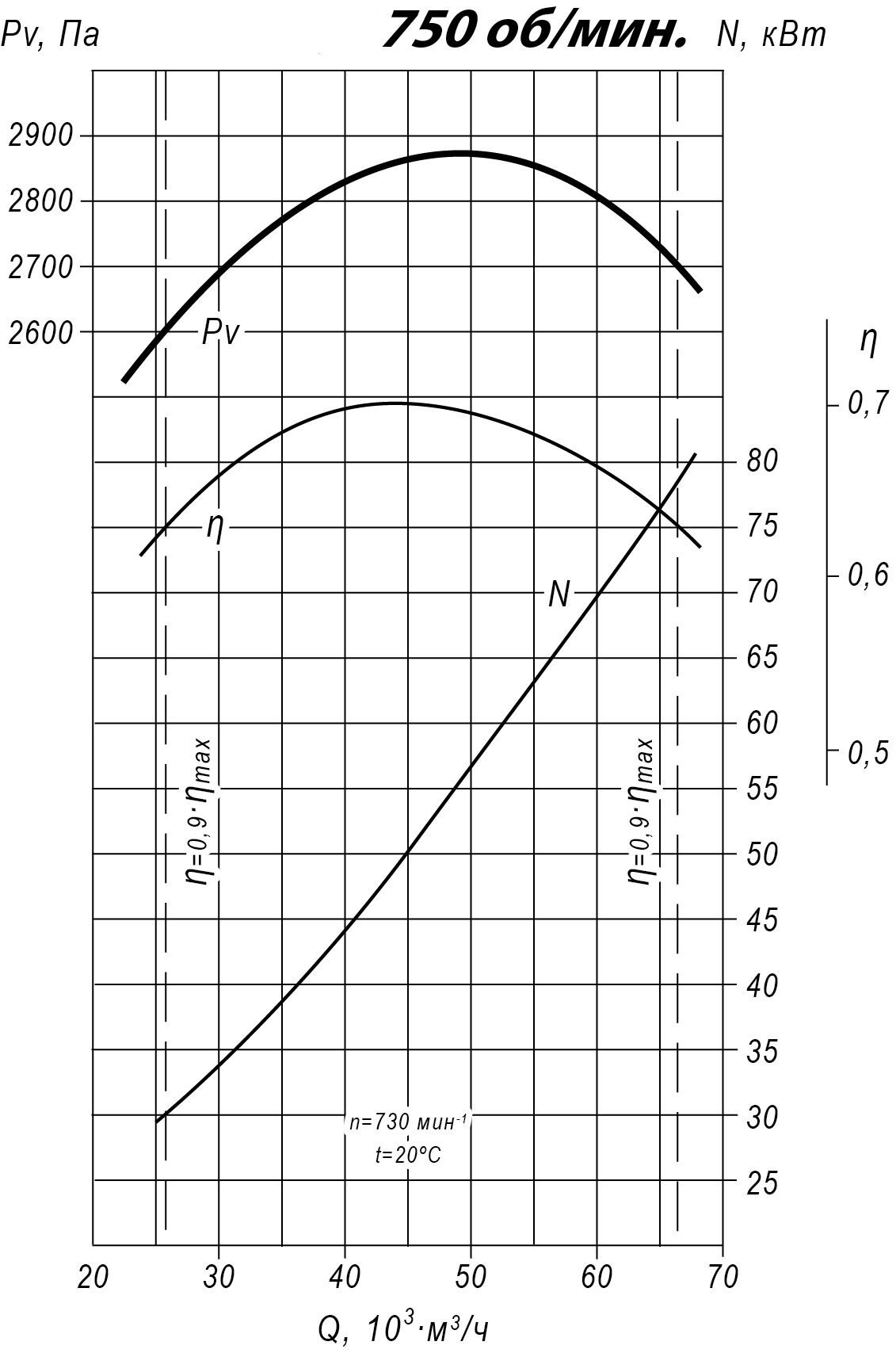

Аэродинамические характеристики

Аэродинамические характеристики дымососов ВД-13,5 (1) - Компания АрмаВент       Аэродинамические характеристики дымососов ВД-13,5 (2) - Компания АрмаВент
