Купить муфты ПФРК по доступным ценам

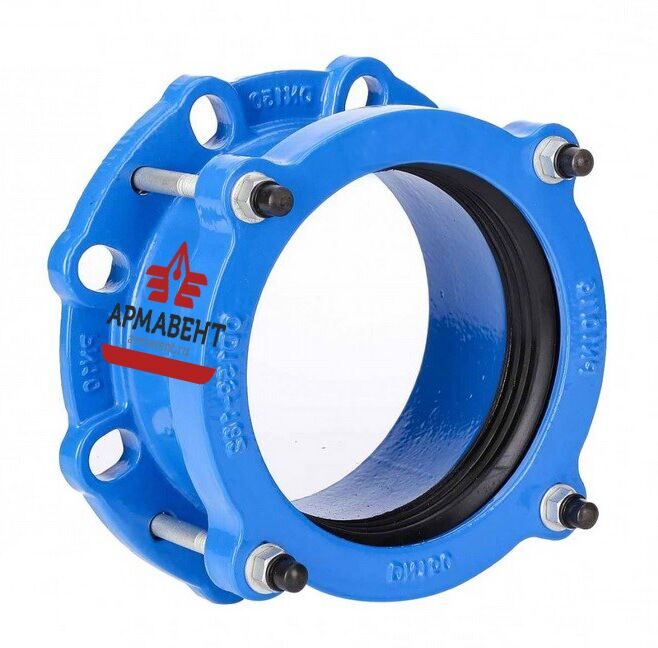

Соединительные муфты ПФРК

ПФРК Трубопроводные соединительные муфты ПФРК представляют собой фланцевые раструбные патрубки, с помощью которых можно осуществлять соединение труб с различными видами запорной, регулирующей и прочей фланцевой арматуры. При этом материал трубопровода не имеет значения - ПФРК (Патрубки Фланцевые Раструбные Компенсирующие) успешно применяются как на стальных, так и на чугунных, асбестоцементных, полиэтиленовых ПНД и ПВХ трубах. Монтаж узлов можно производить на подземных и надземных участках, в вертикальном или горизонтальном положении. Муфты ПФРК изготавливаются из чугуна и покрываются защитной эпоксидно-порошковой краской. Уплотнительная прокладка выполнена из специальной износостойкой резины EPDM. Диаметральный ряд изделий довольно широк - от 50 до 700 мм. Температурный режим рабочих сред от -20°С до +110°С, рабочее давление - до 1,6 МПа (16 атмосфер). Приемные фланцы у муфты имеют отверстия, соответствующие по размерам фланцевой арматуре давлением Ру16 атмосфер.

В нашей компании вы можете купить муфты ПФРК по лучшей цене.

Диаметральный ряд и габаритные размеры
Диаметр условный
Ду, мм
На внешний диаметр трубы,
Дмин-Дмакс, мм
   Длина,
мм
Болтовые отверстия :
кол-во х резьба ,
Масса,
кг
ПФРК-50 Ст,Чуг
59-72
100
2хМ12
3,3
ПФРК-50 ПНД, ПВХ
63
90
2xM16
3,4
ПФРК-65 Ст, Чуг
72-85
100
2хМ12
3,4
ПФРК-65 ПНД, ПВХ
75
92
2xM16
4
ПФРК-80 Ст, Чуг
88-103
105
4хМ12
4
ПФРК-80 ПНД, ПВХ
90
95
4xM16
5
ПФРК-100 Ст, Чуг
109-128
105
4хМ12
5,4
ПФРК-100 Maxi Ст, Чуг 99-118 100 5,7
ПФРК-100 Maxi Ст, Чуг 109-133 105 6
ПФРК-100 ПНД, ПВХ
110
95
4xM16
5,5
ПФРК-125 Ст, Чуг
132-157
105
4хМ12
6
ПФРК-125 Maxi Ст, Чуг 133-157     9,6
ПФРК-150 Ст, Чуг
159-182
105
4хМ12
8
ПФРК-150 Maxi Ст, Чуг 157-182 110 10
ПФРК-150 ПНД, ПВХ
160
115
4xM20
9
ПФРК-175 Ст, Чуг
192-210
105
4хМ12
9,5
ПФРК-200 Ст, Чуг
218-235
105
4хМ12
10
ПФРК-200 Maxi Ст, Чуг 218-242 120 6хМ12 14
ПФРК-200 ПНД, ПВХ
200
135
4xM20
13,5
ПФРК-200 ПНД, ПВХ
225
138
4xM20
14
ПФРК-250 Ст, Чуг
250-267
105
4хМ12
14
ПФРК-250 Ст, Чуг
272-289
115
6хМ12
15
ПФРК-250 Maxi Ст, Чуг 266-291 120 17,5
ПФРК-250 Maxi Ст, Чуг 280-305 120 22
ПФРК-250 ПНД, ПВХ
250
155
6xM20
20
ПФРК-250 ПНД, ПВХ
280

21
ПФРК-300 Ст, Чуг
315-332
115
6хМ12
19
ПФРК-300 Ст, Чуг
322-339
115
6хМ12
18
ПФРК-300 Maxi Ст, Чуг 324-350 140 6хМ14 26
ПФРК-300 ПНД, ПВХ
315
184
6xM20
39
ПФРК-350 Ст, Чуг
374-391
115
8хМ12
25
ПФРК-400 Ст, Чуг
417-437
130
8хМ12
28
ПФРК-400 Maxi Ст, Чуг 436-462 160 6хМ14 44
ПФРК-400 ПНД, ПВХ
400


47,5
ПФРК-450 Ст, Чуг
480-500
130
8хМ12
30
ПФРК-500 Ст,Чуг
526-546
220
8хМ12
47
ПФРК-500 ПНД, ПВХ
500



ПФРК-500 ПНД, ПВХ
560



ПФРК-600 Ст, Чуг
630-650
220
8хМ12
60
ПФРК-600 ПНД, ПВХ
630


68
ПФРК-700 Ст, Чуг
738
150
8хМ12
192
Примечание : Ст - для стальных труб, Чуг - для чугунных труб, ПНД и ПВХ - для полиэтиленовых и поливинилхлоридных труб

Технические характеристики
Рабочее давление, МПа
1,6
Рабочая среда
вода с неагрессивными примесями
Температура рабочей среды, °С
от -20 до +110
Допуск осевого передвижения в прокладке, мм
+/- 2,5
Максимальное угловое отклонение, градусы
4

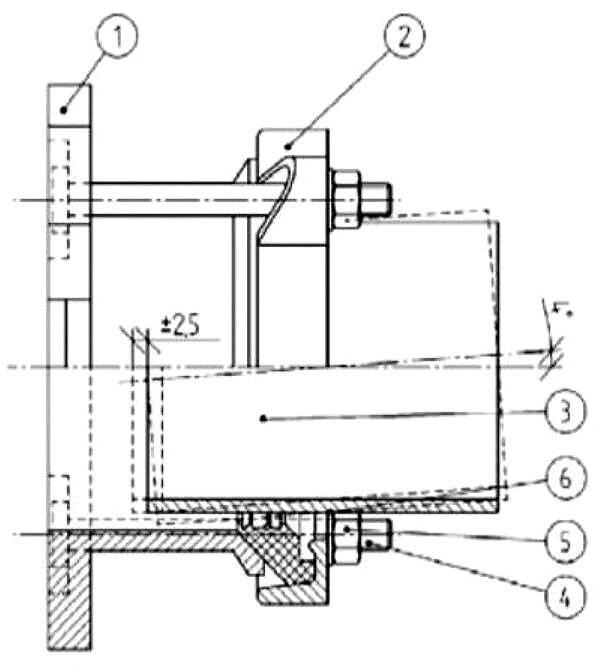

Габаритный чертеж

Чертеж муфты ПФРК

Деталь
Материал
1
Корпус
Чугун с эпоксидно-порошковой окраской
2
Чашка
Чугун с эпоксидно-порошковой окраской
3
Прокладка
Резина EPDM (NBR)
4
Болт
Сталь оцинкованная
5
Гайка
Сталь оцинкованная
6
Шайба
Сталь оцинкованная


Инструкция по монтажу соединительных муфт ПФРК

Муфты ПФРК не нуждаются в техническом обслуживании во время эксплуатации. Для обслуживания узлов после эксплуатации (для повторного использования) необходимо произвести замену резиновых прокладок и, в случае выхода из строя, крепежных изделий. Гарантийный срок эксплуатации - 12 месяцев.
