Купить вентиляторы ВР 80-75-8 (№8) у производителя

Вентилятор ВР 80-75-8 (№8)

Цены (прайс-лист)


ВР 80-75-8 (№8) схема 1 (исполнение 1) ВР 80-75-8 (№8) схема 5 (исполнение 5) Основные параметры :
  • Низкого давления, одностороннего всасывания
  • №8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
  • Варианты по диаметрам колеса : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн

Конструктивное исполнение :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 80-75-8 (№8))
  • Общего назначения жаропрочные из углеродистой стали (ВР 80-75-8Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 80-75-8К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 80-75-8К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 80-75-8В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 80-75-8ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 80-75-8ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 80-75-8ВК1Ж2)
  • Взрывозащищенные из алюминиевых сплавов (ВР 80-75-8ВК3)
Технические характеристики схема 1 (исполнение 1)

Относительный
диаметр
колеса
Электродвигатель
Параметры в рабочей зоне
Масса, кг
Виброизоляторы
Частота вращения,
об/мин
Установленная
мощность,
кВт
Тип
электродвигателя
Производительность,
1000 х м3
Полное давление,
Па
Марка Количество в
комплекте
0,9
960
4
112МВ6
8,1-19,0
700-275
250
ДО-42 5
1450
11
132М4
12,3-28,3
1600-640
295
0,95
960
5,5
132S6
11,6-19,0
840-435
285
1450
15
160S4
17,5-30,0
1915-965
345
1
725
2,2
112МА8
8,2-15,3
520-380
255
960
5,5
132S6
11,1-21,6
990-640
285
1450 18,5 160М4 17,1-32,4 2150-1400 355
1,05
725
3
112МВ8
8,8-18,1
650-445
260
960
7,5
132М6
11,6-24,5
1180-540
300
1,1
725
4
132S8
8,9-18,2
780-360
290
960 7,5 132М6 11,8-17,8 1350-1100 300

Технические характеристики схема 5 (исполнение 5)

Относительный
диаметр
колеса
Ременная
передача
Электродвигатель
Параметры в рабочей зоне

Виброизоляторы
Частота вращения
на рабочем колесе,
об/мин
Установленная
мощность,
кВт
Тип
Производительность,
1000 х м3
Полное давление,
Па
Масса, кг

Марка

Количество в
комплекте

1
495
0,75
по запросу
4,5-11,0
253-108
350

ДО-42

5

575
1,1
по запросу
5,2-12,8
245-144
350
640
1,5
по запросу
5,8-14,1
430-175
350
735
2,2
по запросу
6,8-16,1
550-240
350
815
3
по запросу
7,4-18,0
690-285
350
900
4
по запросу
8,2-20,0
830-350
355
1000
5,5
по запросу
9,1-22,1
1040-430
355
1120
7,5
по запросу
10,2-25,0
1300-530
360
1280
11
по запросу
11,7-27,5
1630-700
370

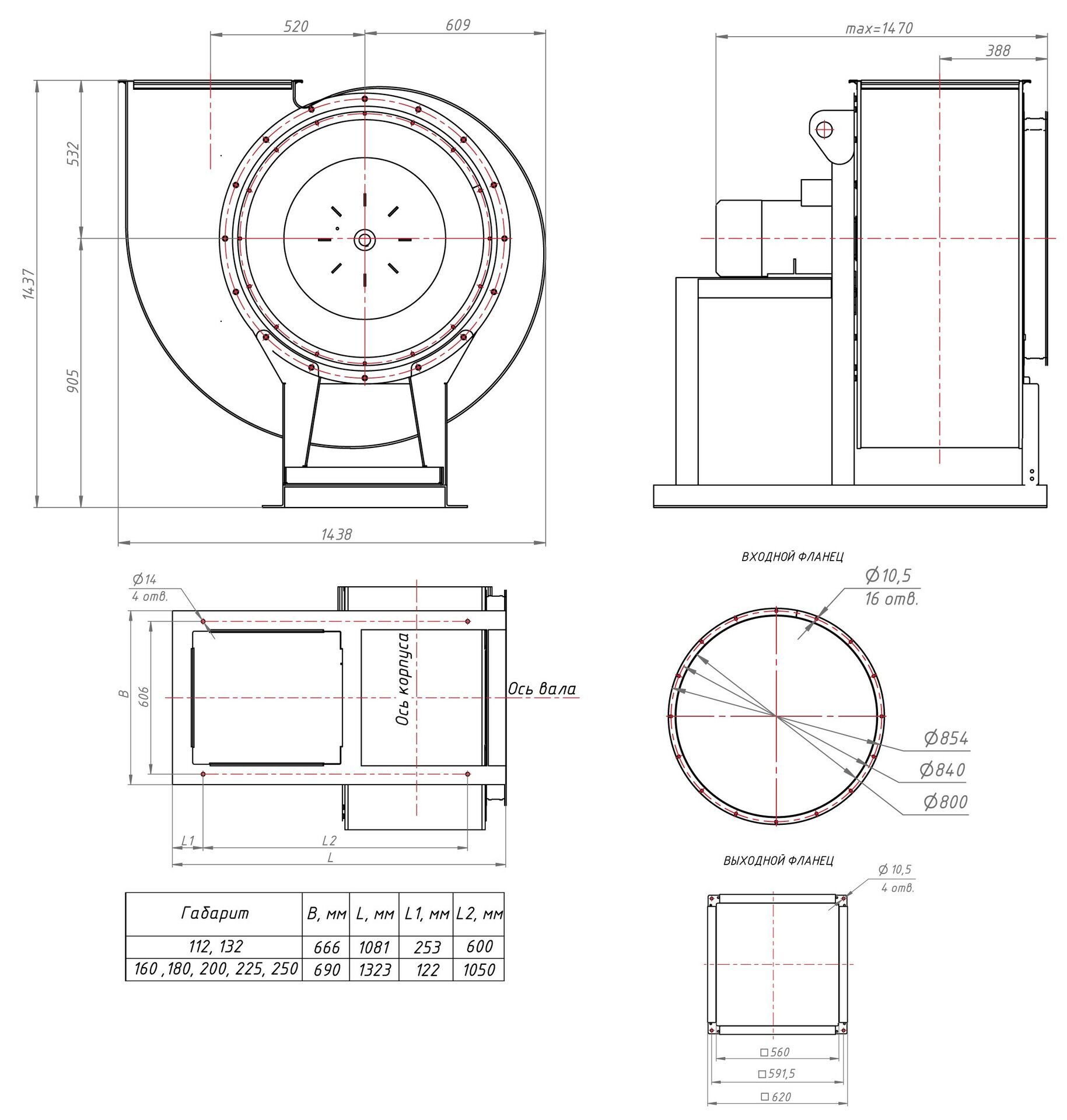

Общие габаритные размеры схема 1 (исполнение 1)

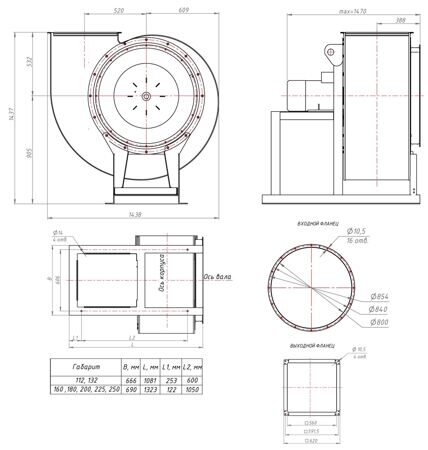

Габаритный чертеж вентиляторов ВР 80-75-8 схема 1

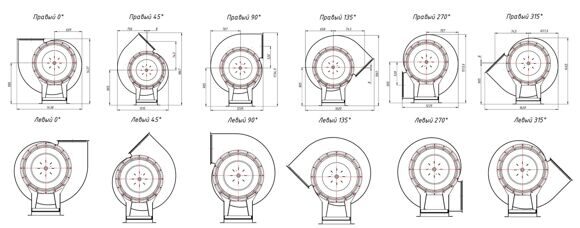

Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1, вид со стороны "улитки")
Варианты углов поворота корпуса вентиляторов ВР 80-75-8 схема 1

Общие габаритные размеры схема 5 (исполнение 5)
Габаритный чертеж вентиляторов ВР 80-75-8 схема 5

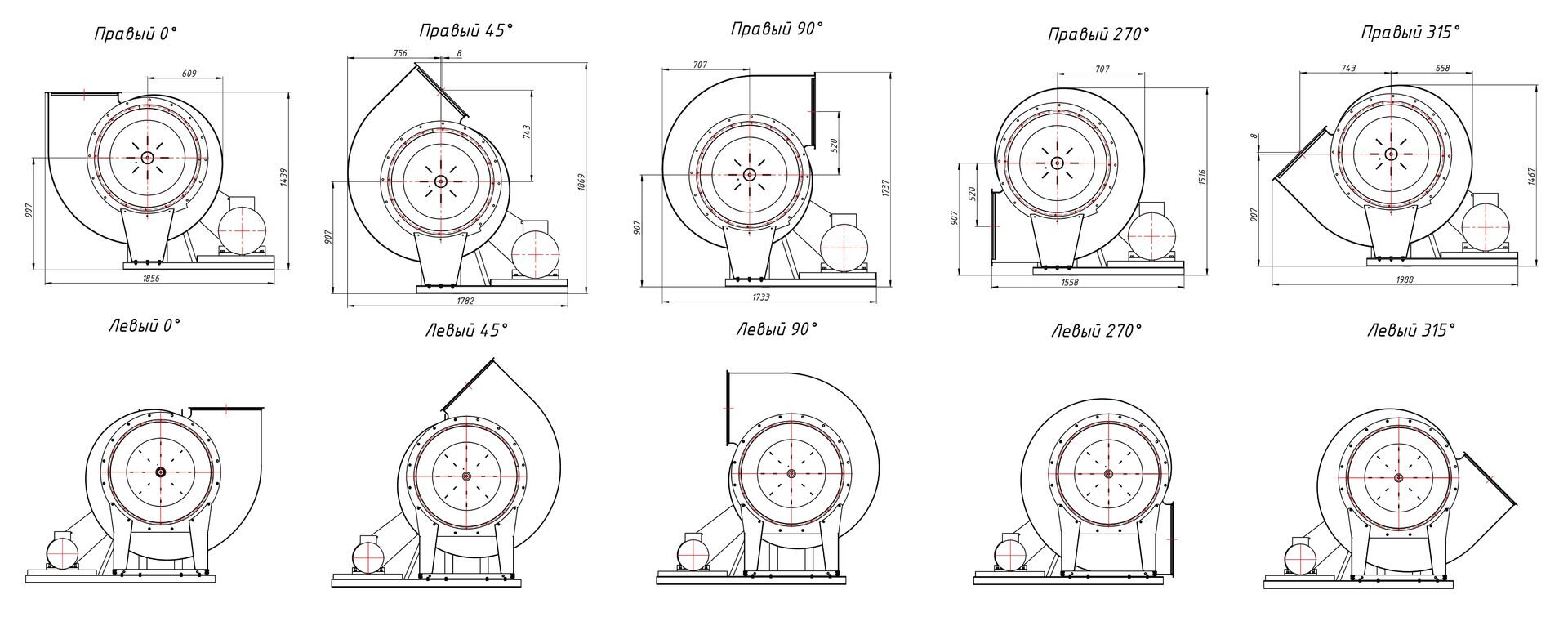

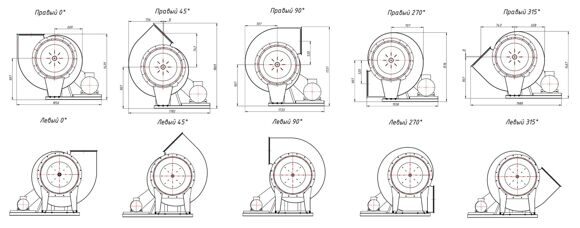

Стандартные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 80-75-8 схема 5

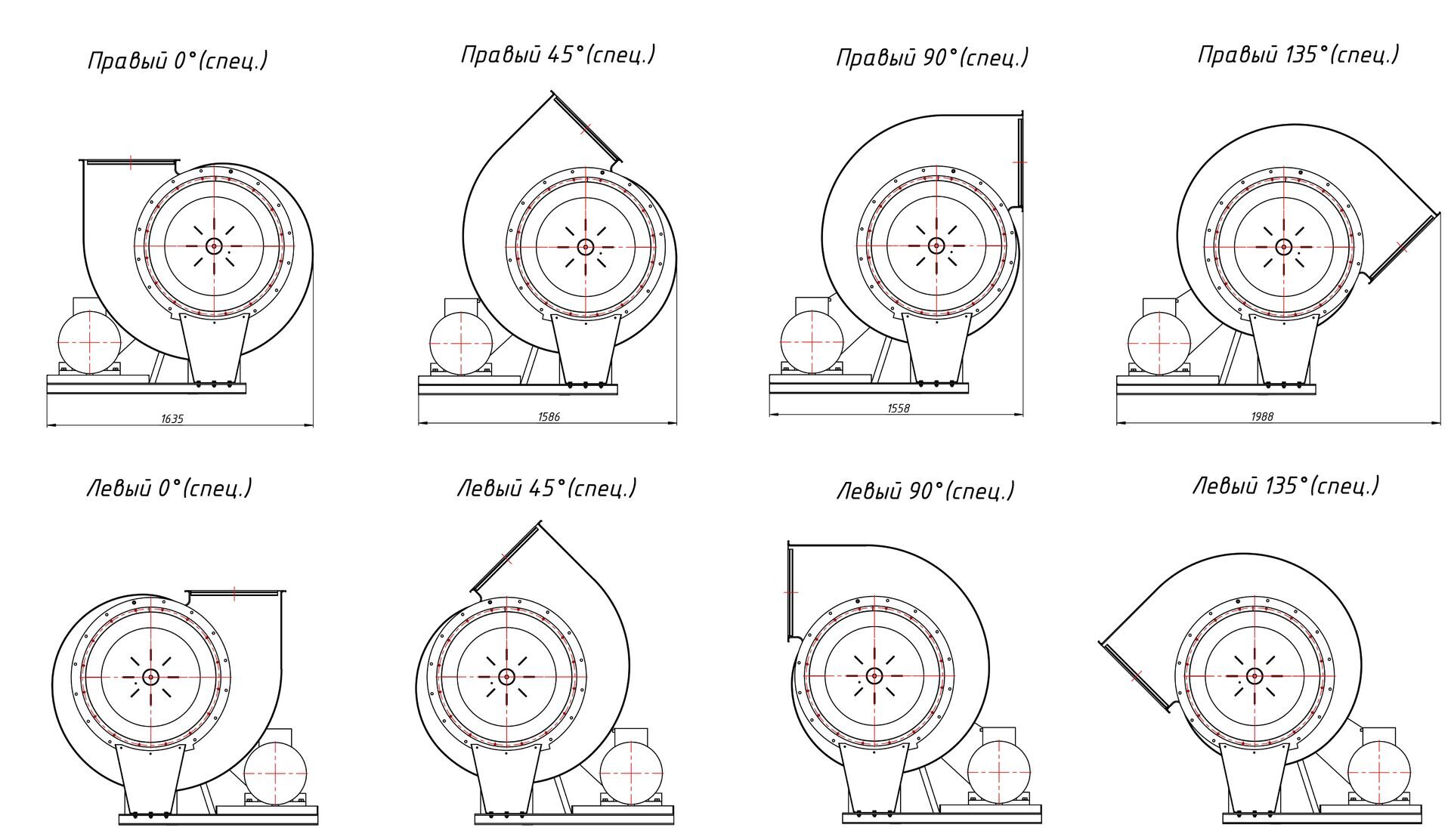

Специальные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

Варианты специальных углов поворота корпуса вентиляторов ВР 80-75-8 схема 5


Аэродинамические характеристики вентиляторов ВР 80-75-8 схема 1 (исполнение 1)

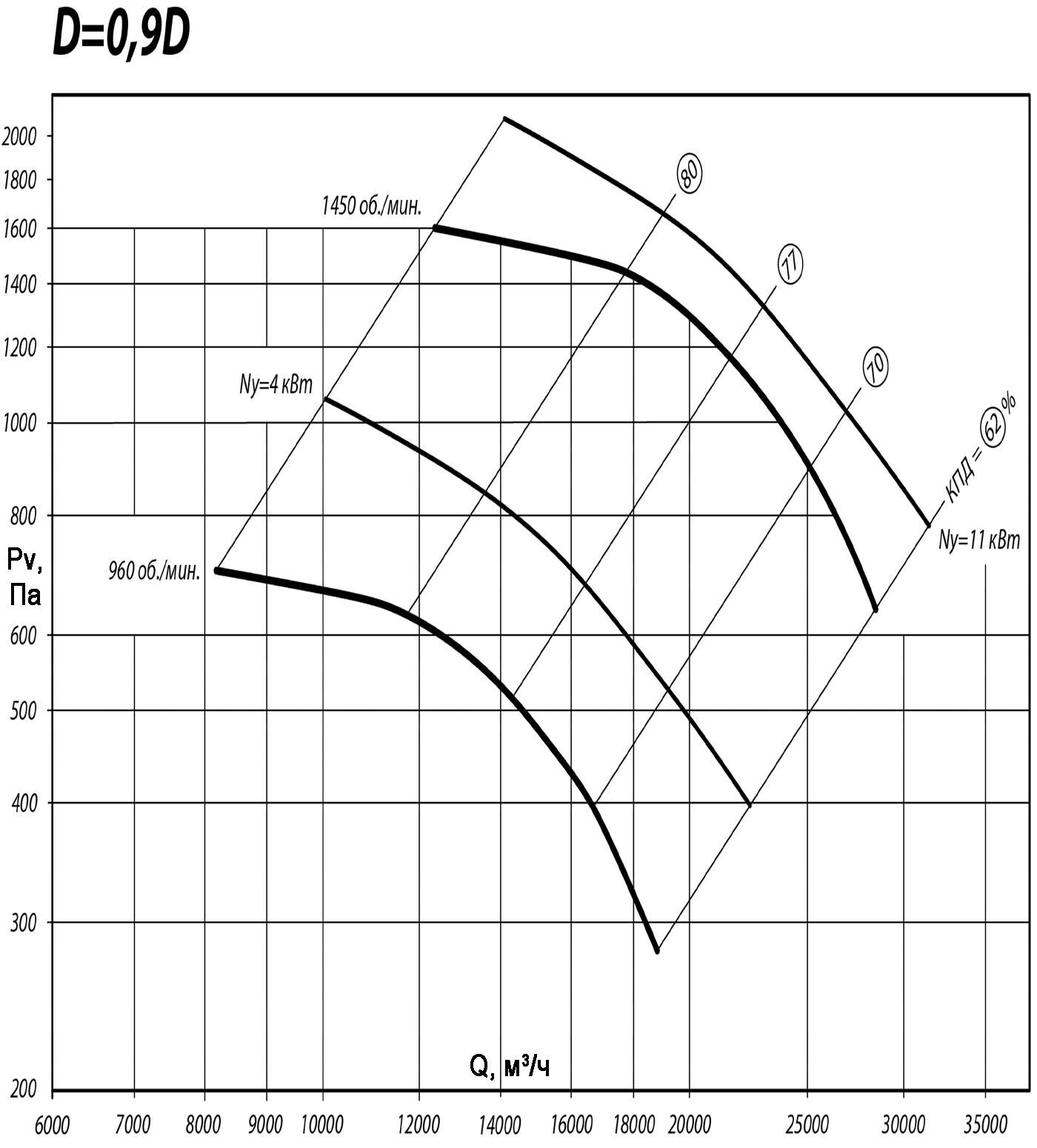

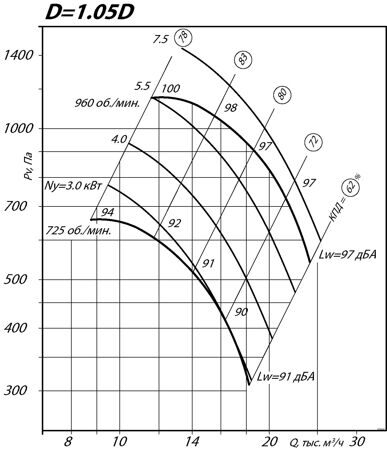

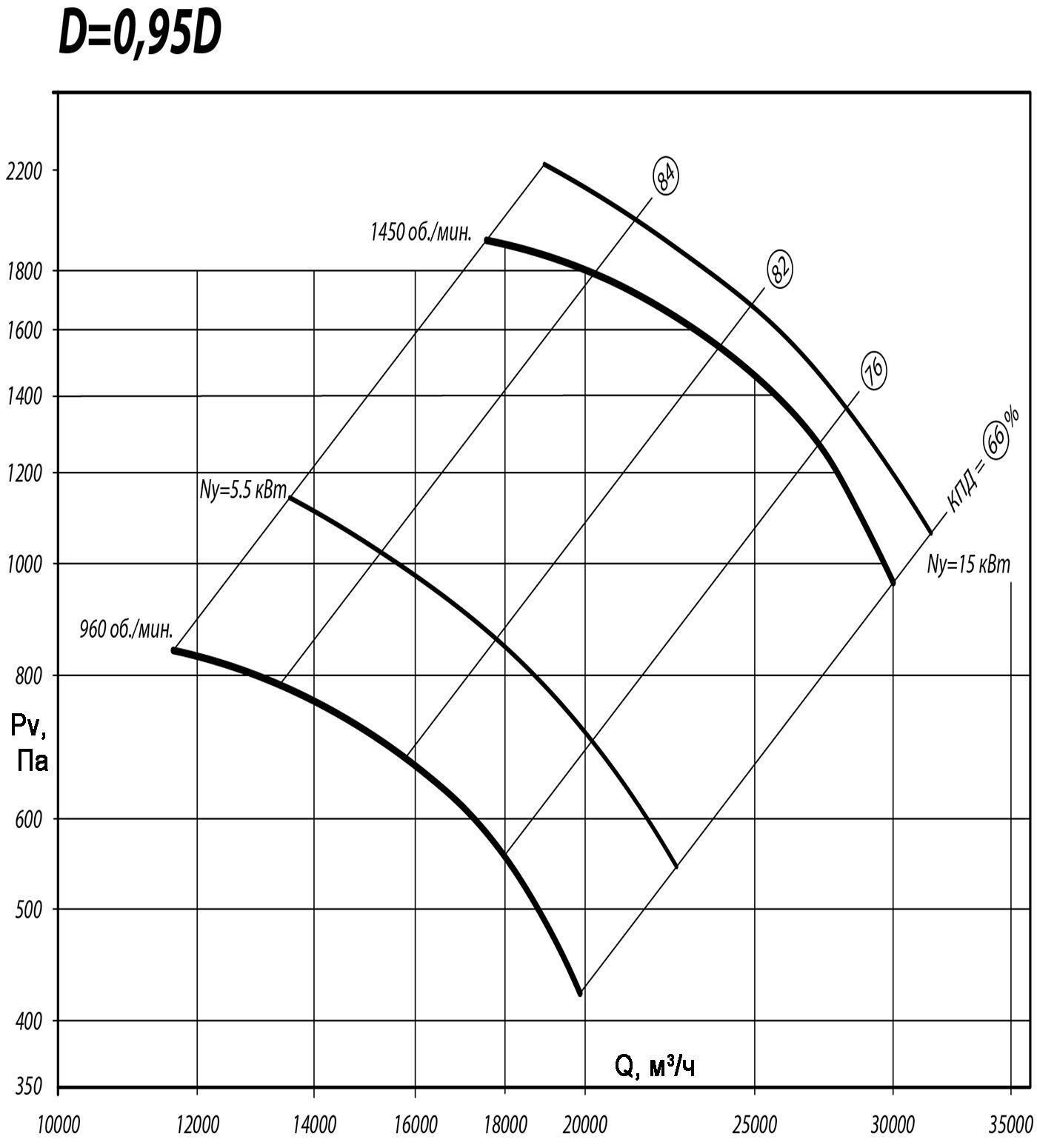

Аэродинамические характеристики вентиляторов ВР 80-75-8 схема 1 (исполнение 1)  aero-nd-8-0,9aero-nd-8-0,95  aero-nd-8-1,05 aero-nd-8-1,1

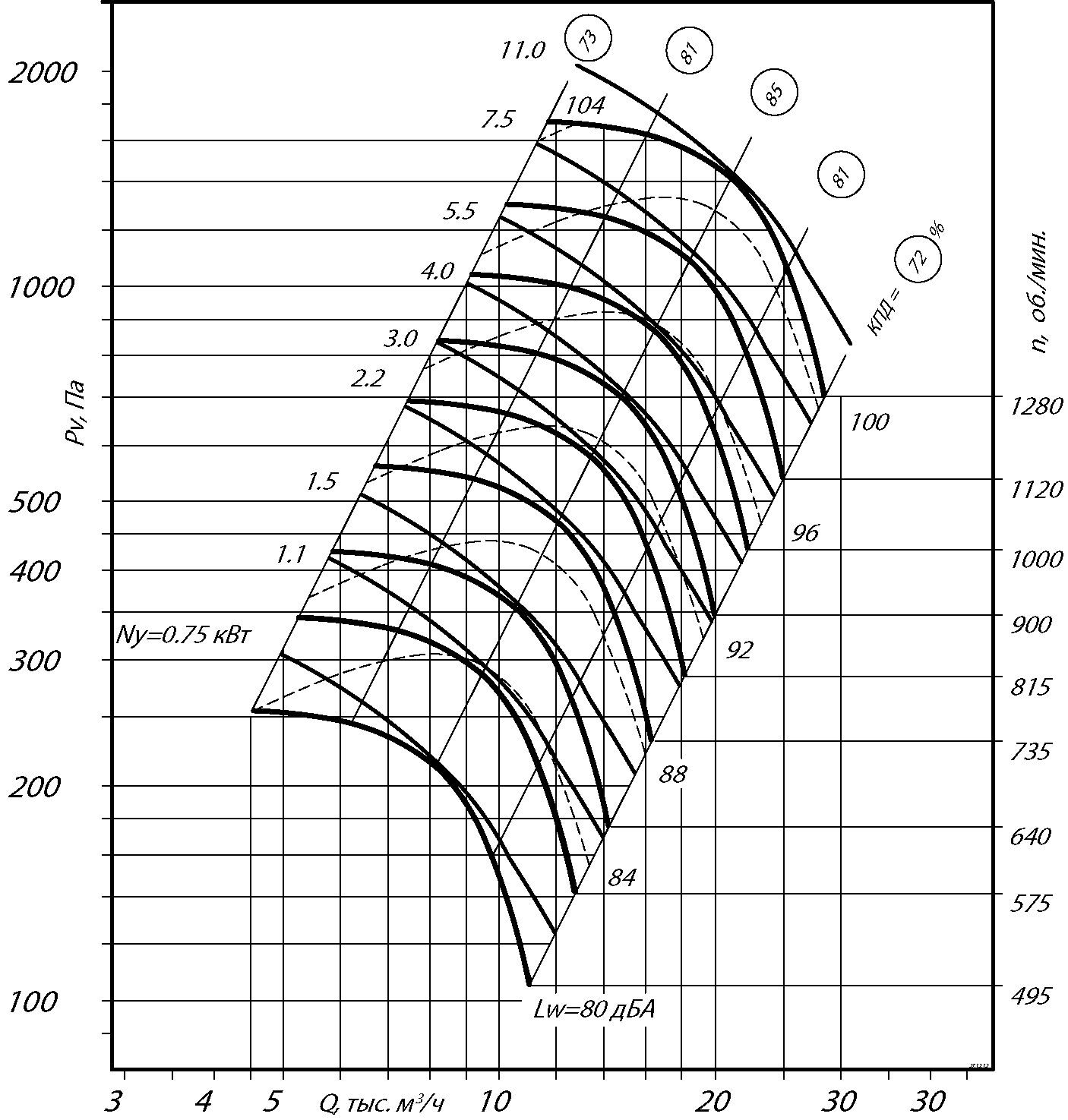

Аэродинамические характеристики вентиляторов ВР 80-75-8 схема 5 (исполнение 5)

Аэродинамические характеристики вентиляторов ВР 80-75-8 схема 5 (исполнение 5)

Акустические характеристики схема 1

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
1000
89
91
99
92
90
88
80
71
96

Акустические характеристики схема 5

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
1500
90
92
98
95
92
90
83
74
95
