Купить вентиляторы ВЦ 5-50-9 (№9) у производителя

Вентилятор ВЦ 5-50-9 (№9)

Цены (прайс-лист)


Вентилятор ВЦ 5-50-9 (№9) Основные параметры :
  • Среднего давления, одностороннего всасывания
  • №9 - означает, что диаметр рабочего колеса равен 9 дециметрам (900 мм)
  • Количество лопаток рабочего колеса - 10 (загнутых назад)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВЦ 5-50-9 (№9))
  • Коррозионностойкие из нержавеющей стали (ВЦ 5-50-9К1)
  • Взрывозащищенные из разнородных материалов (ВЦ 5-50-9В)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВЦ 5-50-9ВК1)
Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
22
1500
10700-22600
3300-2600
ДО-43 х 6
ВР-203 х 8
635
30
1500
10700-36200
3300-2150
ДО-43 х 6
ВР-203 х 8
660



Общие габаритные размеры (мм)

Габаритный чертеж вентиляторов ВЦ 5-50-9 (№9)

Варианты углов поворота корпуса вентиляторов правого и левого вращения (вид со стороны "улитки")


Правый, 0 градусов

ВЦ 5-50-9 правый 0

Левый, 0 градусов

ВЦ 5-50-9 левый 0

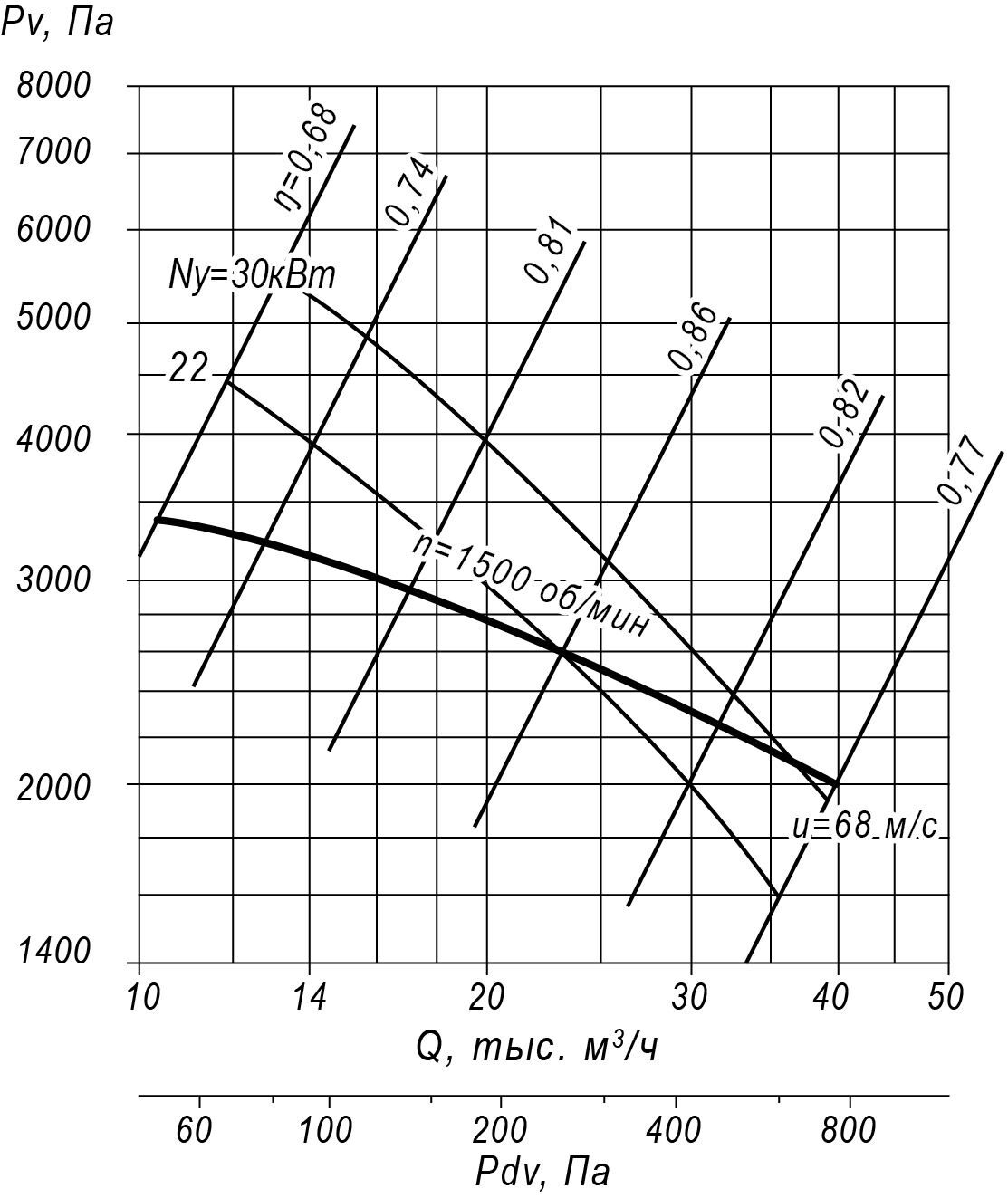

Аэродинамические характеристики вентиляторов ВЦ 5-50-9 (№9)


aАэродинамические характеристики вентиляторов ВЦ 5-50-9 (№9)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 92 95 103 102 99 98 93 87 105
