Купить вентиляторы ВР 132-30-6,3 (№6,3) у производителя

Вентилятор ВР 132-30-6,3 (№6,3)

Цены (прайс-лист)


Вентилятор ВР 132-30-6,3 (№6,3) схема 1 (исполнение 1)Вентилятор ВР 132-30-6,3 (№6,3) схема 5 (исполнение 5)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №6,3 - означает, что диаметр рабочего колеса равен 6,3 дециметрам (630 мм)
  • Количество лопаток рабочего колеса - 16 (загнутых назад)

Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 132-30-6,3 (№6,3))
  • Общего назначения жаропрочные из углеродистой стали (ВР 132-30-6,3Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 132-30-6,3К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-6,3К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 132-30-6,3В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 132-30-6,3ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 132-30-6,3ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 132-30-6,3ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Схема 1 (исполнение 1)
4
1500
1800-5220
1820-1450
ДО-42 х 4
ВР-203 х 6
130
30
3000
3600-10800
7500-6000
ДО-42 х 4
ВР-203 х 8
310
Схема 5 (исполнение 5)
7,5
1800*
2340-6660
2800-2250
ДО-42 х 6
ВР-203 х 8
215
15
2200*
2880-8100
4300-3400
225
22
2600*
3240-9720
6000-4750
ДО-42 х 6
ВР-203 х 10
340
* - частота вращения на рабочем колесе


Общие габаритные размеры схема 1 (мм)

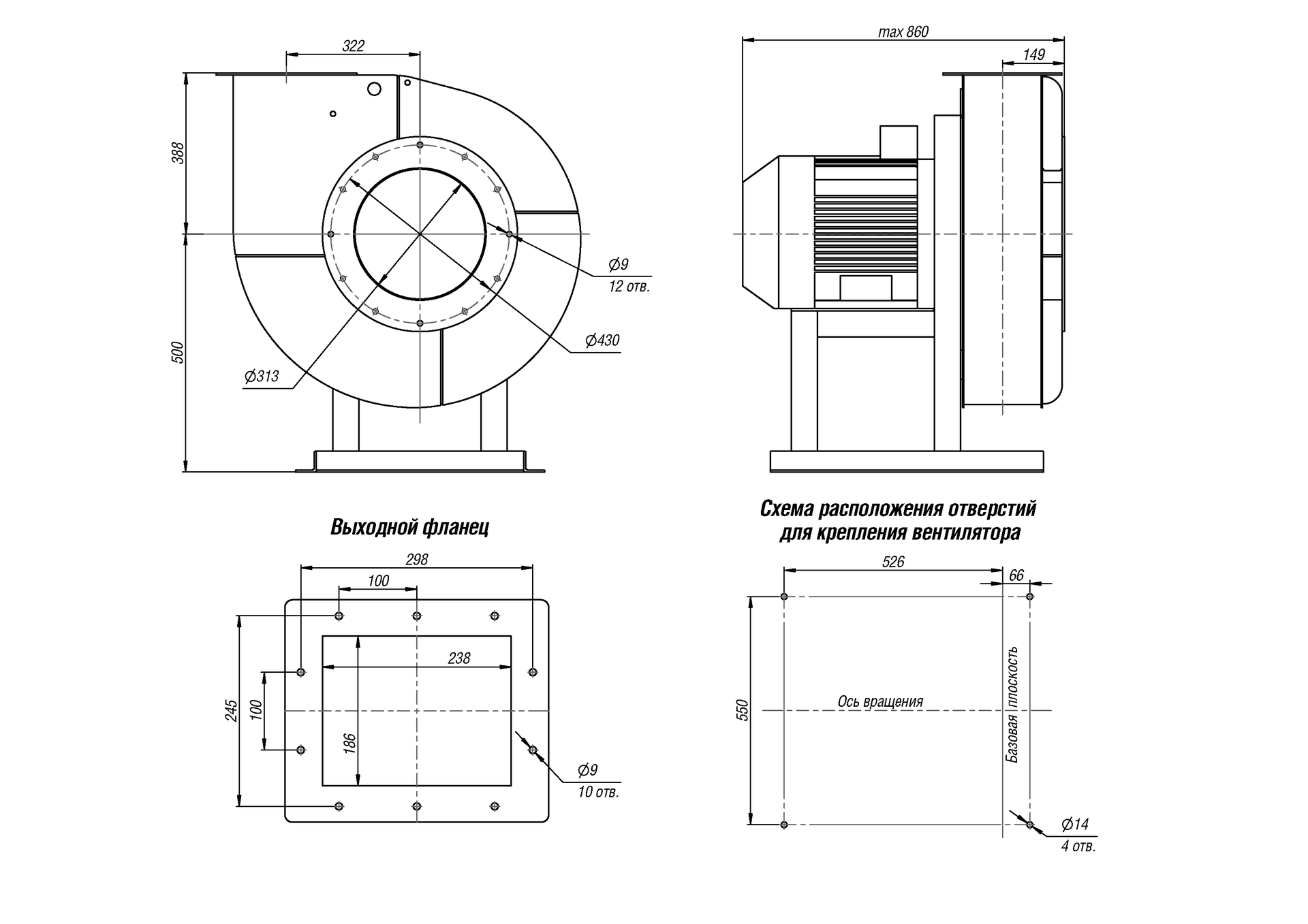

Габаритный чертеж вентиляторов ВР 132-30-6,3 (№6,3) схема 1 (исполнение 1)
Варианты углов поворота корпуса и зависящие от них габариты (схема 1, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 132-30-6,3 (№6,3) схема 1 (исполнение 1)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
878 387 888 388 805 371 1122 622 807 418 992 492
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1025 403 934 434 806 388 887 387 1024 622 871 371



Общие габаритные размеры схема 5 (мм)

Габаритный чертеж вентиляторов ВР 132-30-6,3 (№6,3) схема 5 (исполнение 5)
Стандартные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВР 132-30-6,3 схема 5 (исполнение 5)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1317 491 908 388 1260 434 1142 622 1244 418 1012 492
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1214 388 907 387 1448 622 891 371


Специальные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВР 132-30-6,3 (№6,3) схема 5 (исполнение 5)

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1213 387 908 388 1197 371 1142 622 1214 388 1012 492
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1446 620 954 434 --- --- --- --- --- --- --- ---


Аэродинамические характеристики вентиляторов ВР 132-30-6,3 (№6,3) схема 1

Аэродинамические характеристики вентиляторов ВР 132-30-6,3 (№6,3) схема 1

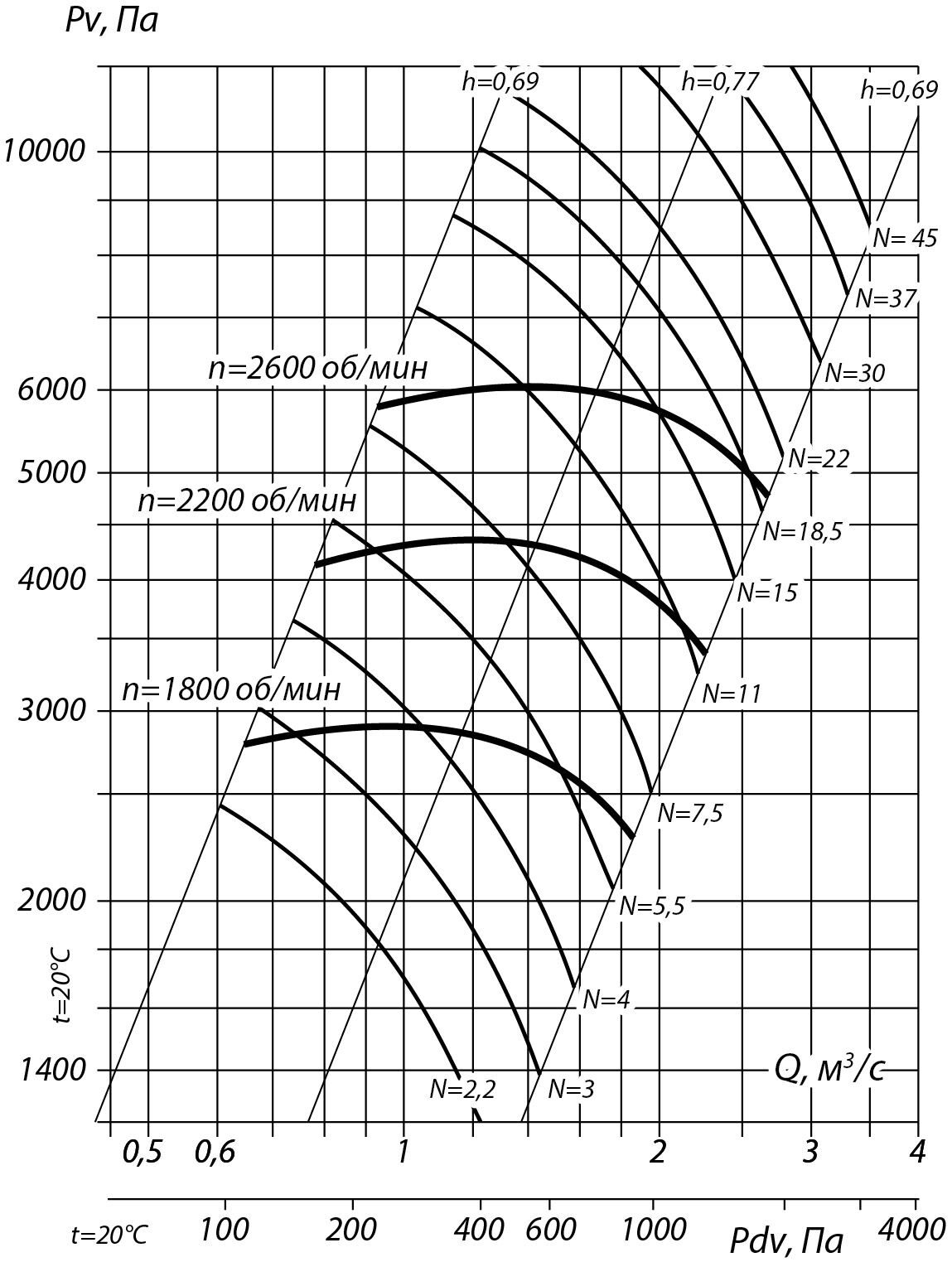

Аэродинамические характеристики вентиляторов ВР 132-30-6,3 (№6,3) схема 5

Аэродинамические характеристики вентиляторов ВР 132-30-6,3 (№6,3) схема 5

Акустические характеристики схема 1
Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
1500
86
90
92
94
88
86
80
72
96
3000
89
92
97
102
103
99
97
92
107

Акустические характеристики схема 5
Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
1800
90
93
96
98
97
96
87
78
101
2200
95
98
101
103
102
101
92
83
106
2600
94
87
100
103
105
104
103
95
109
