Купить вентиляторы ВР 140-15-8 (№8) у производителя

Вентилятор ВР 140-15-8 (№8)

Цены (прайс-лист)


Вентилятор ВР 140-15-8 (№8) схема 1 (исполнение 1) Вентилятор ВР 140-15-8 (№8) схема 5 (исполнение 5)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 140-15-8 (№8))
  • Общего назначения жаропрочные из углеродистой стали (ВР 140-15-8Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 140-15-8К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-8К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 140-15-8В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 140-15-8ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 140-15-8ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-8ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Схема 1 (исполнение 1)
3
1500
1152-3060
3250-2125
ДО-42 х 4
ВР-203 х 6
175
30
3000
2376-6480
13900-9000
ДО-42 х 8
ВР-203 х 10
345
Схема 5 (исполнение 5)
11
2000*
1656-4320
6500-4200
ДО-42 х 8
ВР-203 х 8
245
18,5
2500*
1980-5400
10000-6500
ДО-42 х 10
ВР-203 х 10
300
* - частота вращения на рабочем колесе через ременную передачу


Общие габаритные размеры схема 1 (мм)

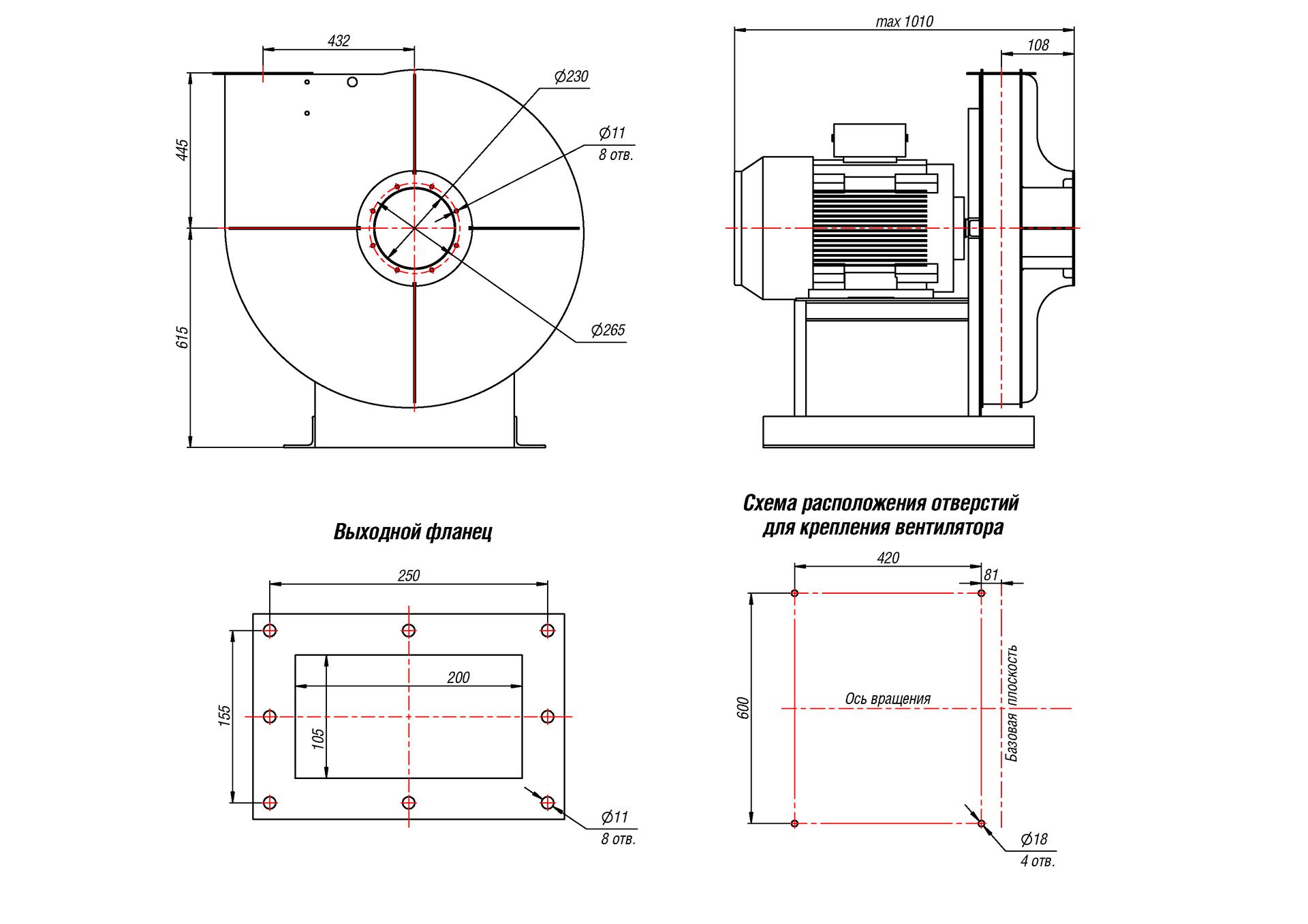

Габаритный чертеж вентиляторов высокого давления ВР 140-15-8 (№8) схема 1 (исполнение 1)
Варианты углов поворота корпуса и зависящие от них габариты (схема 1, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 140-15-8 (№8) схема 1 (исполнение 1)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1038 470 1060 445 988 461 1332 716 948 503 1180 568
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1196 479 1141 526 948 445 1085 470 1195 717 1076 461

Общие габаритные размеры схема 5 (мм)

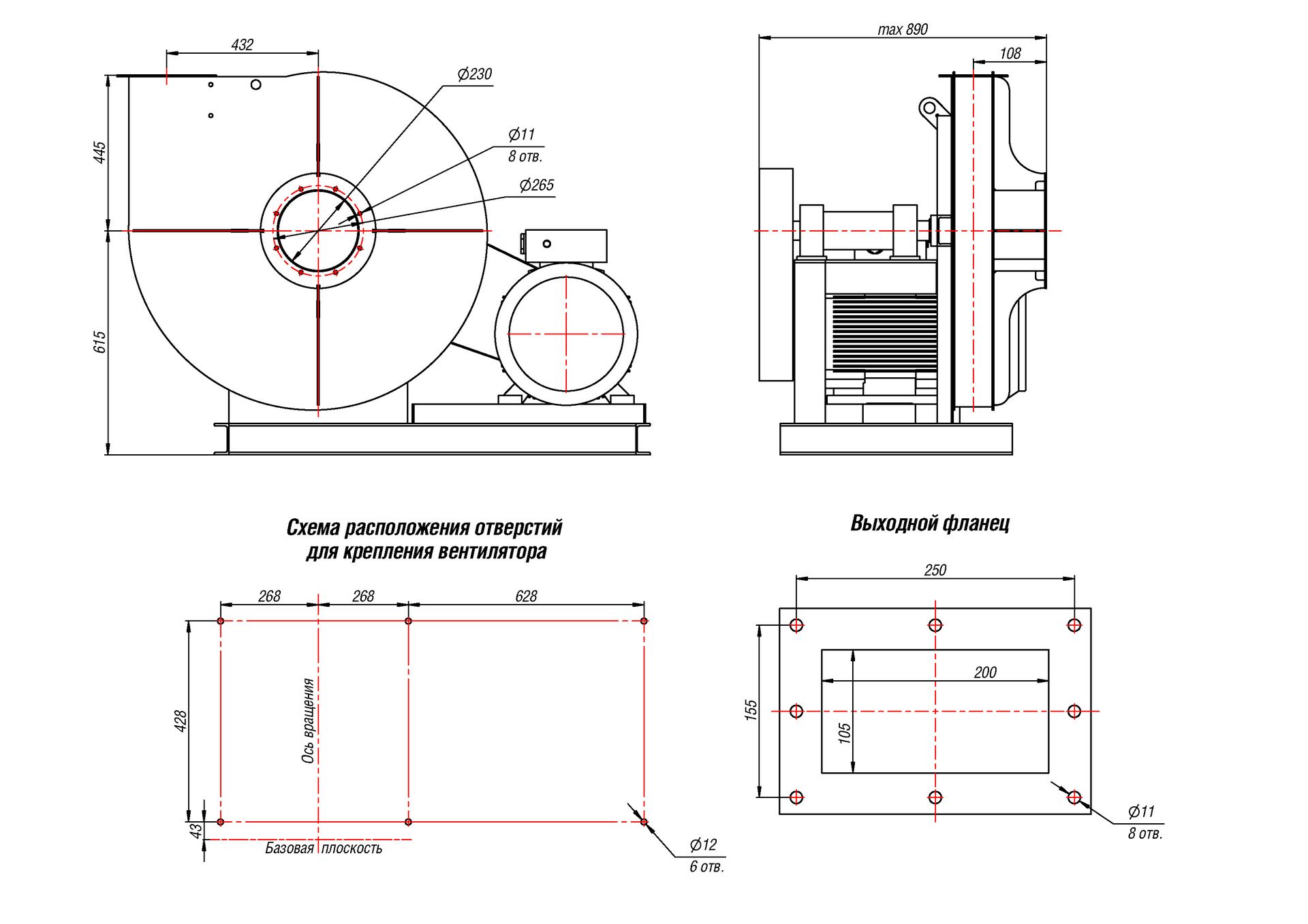

Габаритный чертеж вентиляторов высокого давления ВР 140-15-8 (№8) схема 5 (исполнение 5)

Стандартные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВР 140-15-8 (№8) схема 5 (исполнение 5)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1482 568 1060 445 1440 526 1332 716 1417 503 1183 568
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
--- --- --- --- 1359 445 1085 470 1630 716 1076 461


Специальные варианты углов поворота корпуса и зависящие от них габариты (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВР 140-15-8 (№8) схема 5 (исполнение 5)

ПР0°/Л0°/СПЕЦ ПР45°/Л45°/СПЕЦ ПР90°/Л90°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1384 470 1060 445 1375 461 1332 716 1359 445 1183 568
ПР135°/Л135°/СПЕЦ ПР270°/Л270°/СПЕЦ ПР315°/Л315°/СПЕЦ
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1630 716 1141 526 --- --- --- --- --- --- --- ---

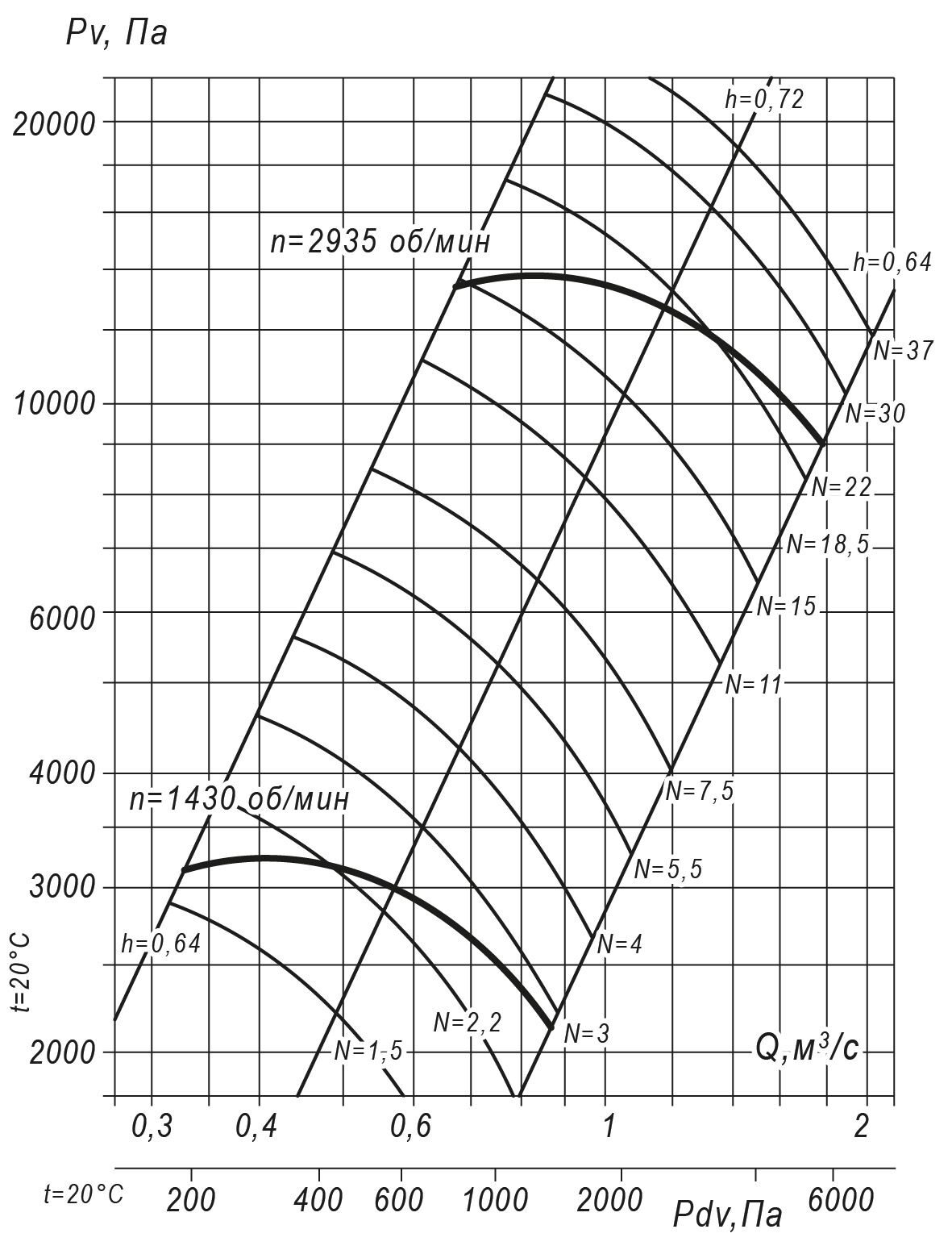

Аэродинамические характеристики вентиляторов ВР 140-15-8 (№8) схема 1 (исполнение 1)
Аэродинамические характеристики вентиляторов ВР 140-15-8 (№8) схема 1 (исполнение 1)

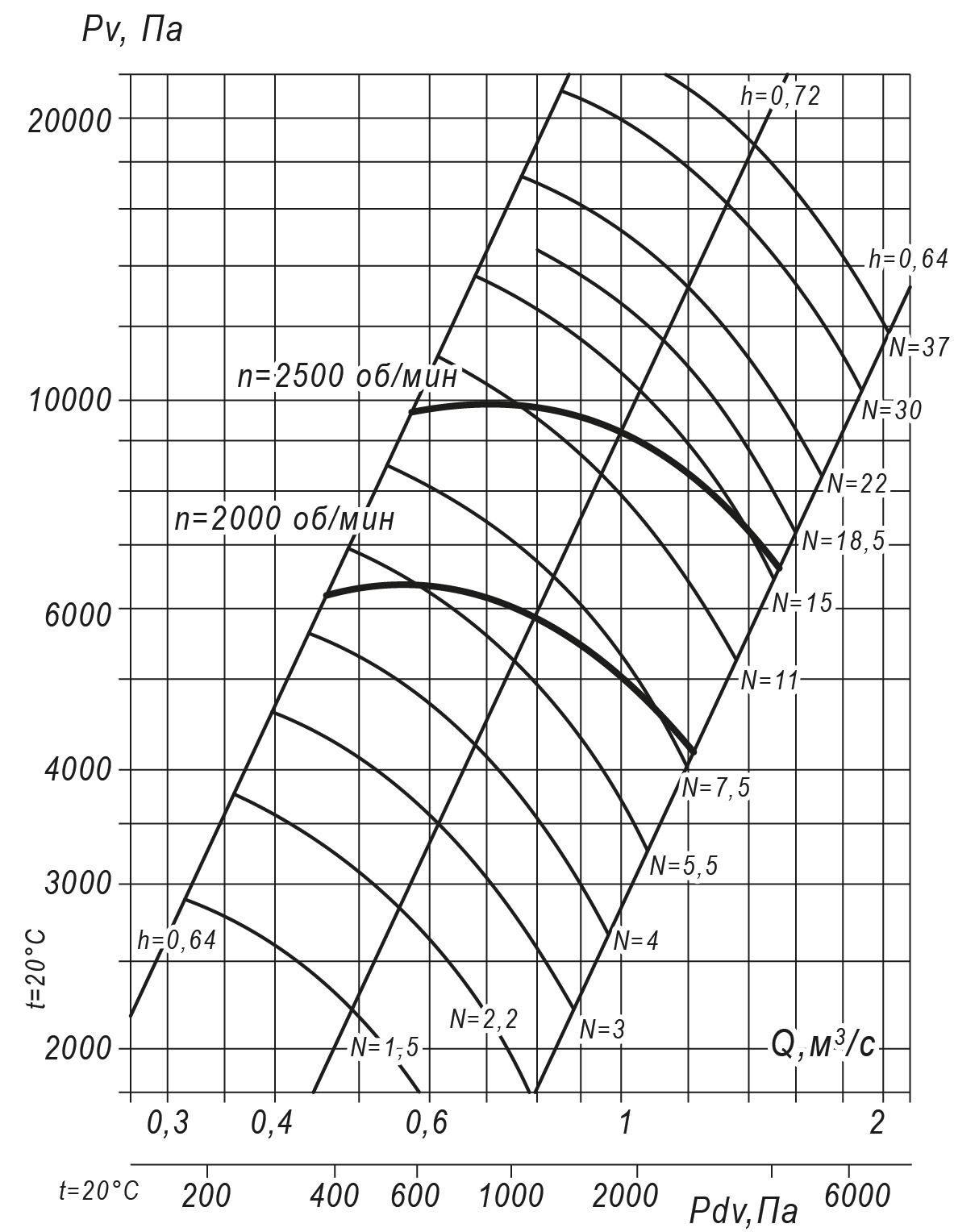

Аэродинамические характеристики вентиляторов ВР 140-15-8 (№8) схема 5 (исполнение 5)
Аэродинамические характеристики вентиляторов ВР 140-15-8 (№8) схема 5 (исполнение 5)

Акустические характеристики схема 1
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 82 89 88 89 88 87 85 81 96
3000 99 106 105 106 105 104 102 98 113

Акустические характеристики схема 5
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
2500 91 98 97 98 97 96 94 90 105

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
