Главная/Вентиляторы/Вентиляторы пылевые/ВРП 115-45/ВРП 115-45-10

Купить пылевые вентиляторы ВРП 115-45-10 (№10) у производителя

Вентилятор ВРП 115-45-10 (№10)

Цены (прайс-лист)

Вентилятор ВРП 115-45-10 (№10) схема 1 (исполнение 1) Вентилятор ВРП 115-45-10 (№10) схема 5 (исполнение 5)
Основные параметры :
  • Пылевой, среднего давления, одностороннего всасывания
  • №10 - означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
  • Количество лопаток рабочего колеса - 6 (загнутых вперед)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева, посмотреть схему)
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа, посмотреть схему)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВРП 115-45-10 (№10))
  • Общего назначения жаростойкие из углеродистой стали (ВРП 115-45-10Ж2)
  • Коррозионностойкие из нержавеющей стали (ВРП 115-45-10К1)
  • Коррозионностойкие жаростойкие из нержавеющей стали (ВРП 115-45-10К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВРП 115-45-10В), только схема 1
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВРП 115-45-10ВК1), только схема 1

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
Исполнение 1 (схема 1)
11
750
9000-24500
1100-780
ДО-44 х 8
ВР-203 х 8
430
22
1000
12600-32800
2000-1400
ДО-44 х 8
ВР-203 х 8
590
75
1500
18000-46800
4500-3700
ДО-44 х 8
ВР-203 х 10
730
Исполнение 5 (схема 5)
11
750*/720**
8800-24200
1100-800
ДО43х6
780
15
1000*/803**
9950-27100
1350-1000
ДО43х6
790
18,5
1000*/880**
11000-29600
1600-1160
ДО43х6
815
22
1000*/975**
12000-33000
1950-1450
ДО43х6
870
30
1500*/1020**
12500-34500
2150-1600
ДО43х6
835
30
1500*/1080**
13500-36500
2400-1750
ДО43х6
835
37
1500*/1150**
14000-39000
2750-2000
ДО43х6
890
45
1500*/1240**
15100-42000
3200-2300
ДО43х6
910
55
1500*/1300**
15800-45200
3500-2550
ДО43х6
980
55
1500*/1340**
16150-40500
3750-3000
ДО43х6
980
75
1500*/1340**
16150-45200
3750-2680
ДО44х6
1100
75
1500*/1450**
17900-49000
4350-3150
ДО44х6
1100
90
1500*/1480**
18000-50300
4550-3250
ДО44х6
1120

* - частота вращения электродвигателя
** - частота вращения на рабочем колесе через клиноременную передачу


Общие габаритные размеры схема 1 (мм)

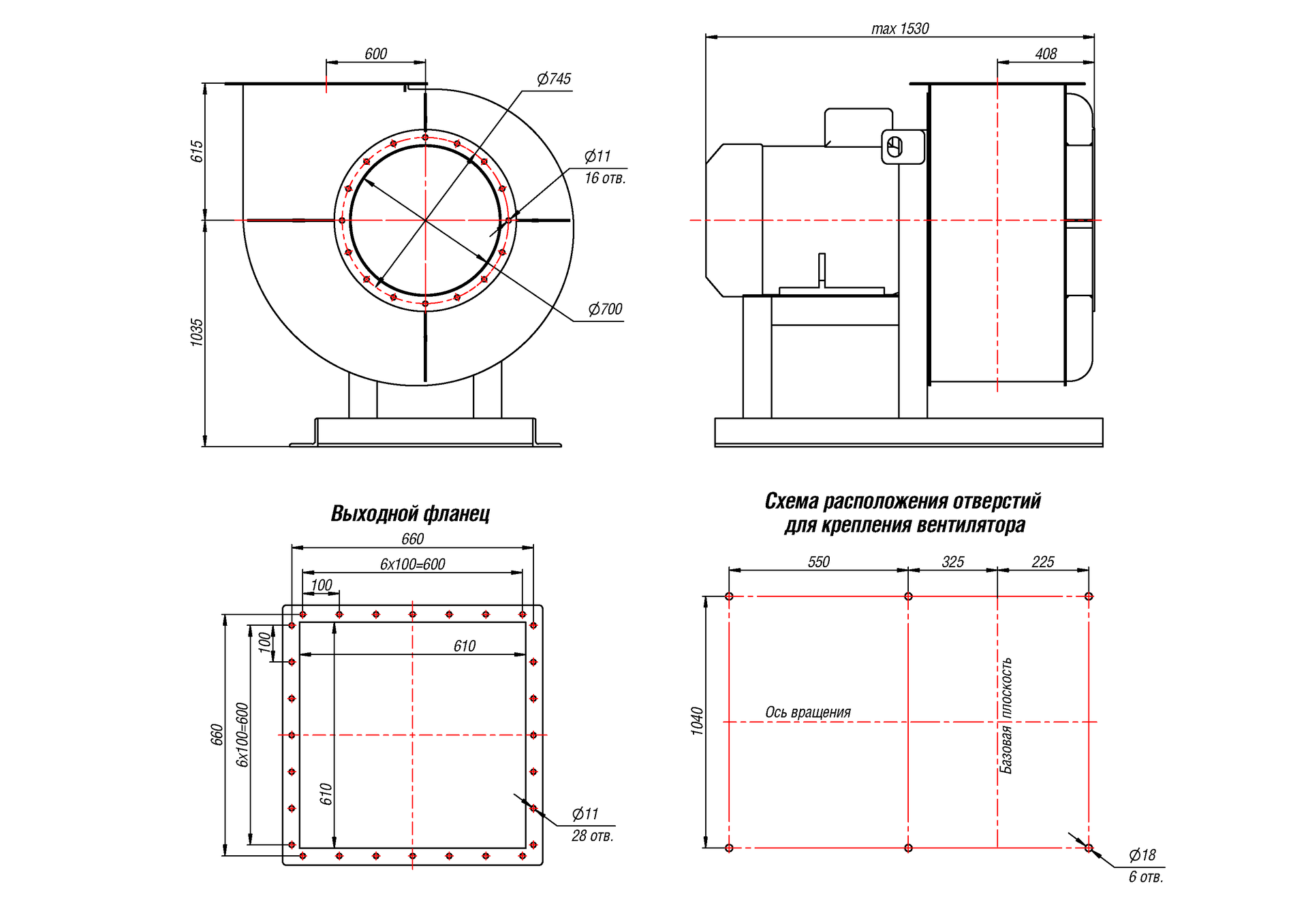

Габаритный чертеж вентиляторов ВРП 115-45-10 (№10) исполнение 1 (схема 1)

Варианты углов поворота корпуса и зависящие от них габариты (схема 1, вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВРП 115-45-10 (№10) схема 1 (исполнение 1)
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1665 710 1650 615 1519 660 2145 1110 1424 810 1990 955
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1870 760 1894 859 1425 615 1744 709 1870 1110 1695 660



Общие габаритные размеры схема 5 (мм)

Чертеж ВРП 115-45 №10 схема 5


Стандартные варианты углов поворота корпуса (схема 5, вид со стороны "улитки")

Стандартные варианты углов поворота корпуса вентиляторов ВРП 115-45-10 (№10) схема 5 (исполнение 5)


Специальные варианты углов поворота корпуса (схема 5, вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВРП 115-45-10 (№10) схема 5 (исполнение 5)

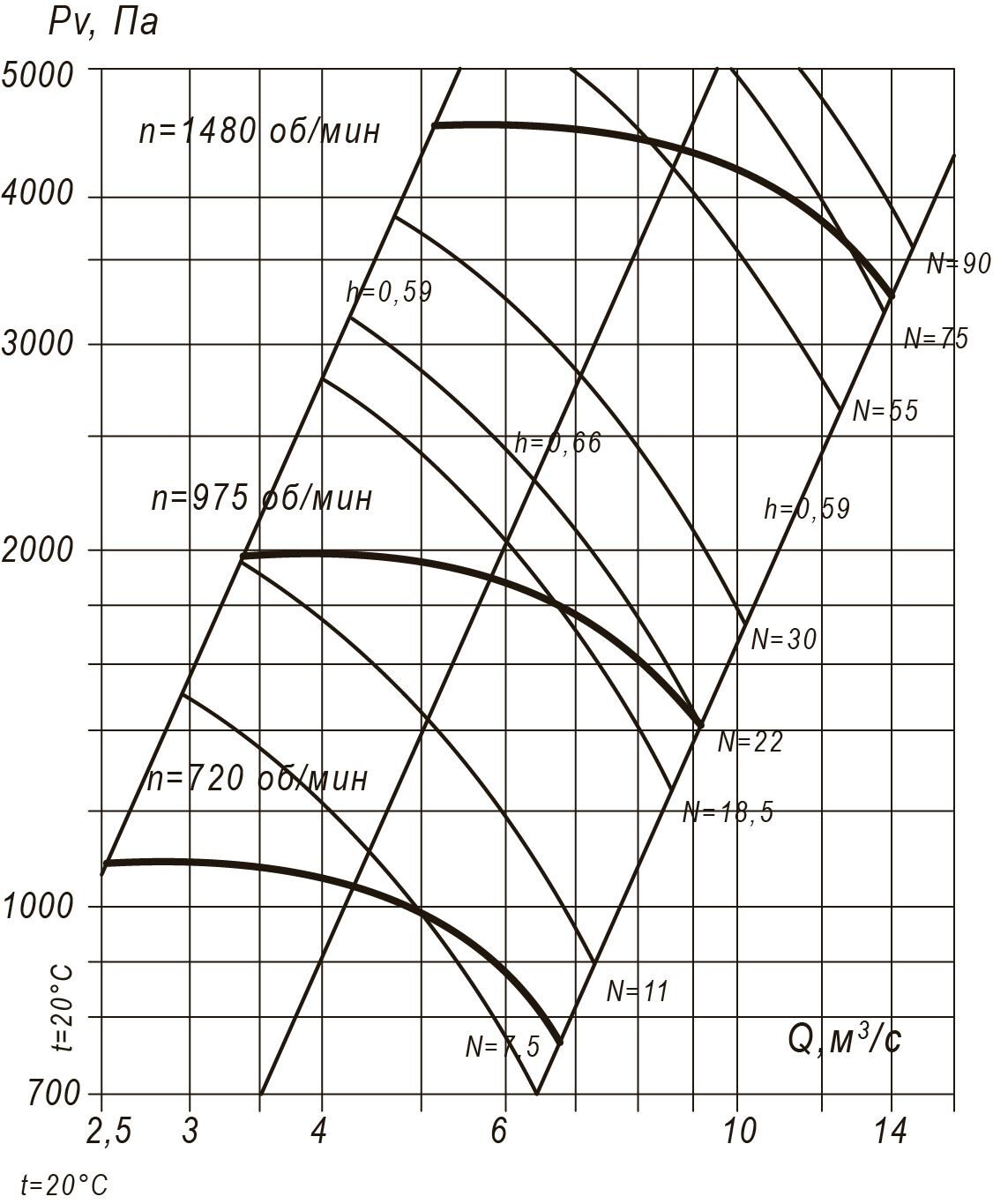

Аэродинамические характеристики вентиляторов ВРП 115-45-10 (№10) схема 1

Аэродинамические характеристики вентиляторов ВРП 115-45-10 (№10) схема 1

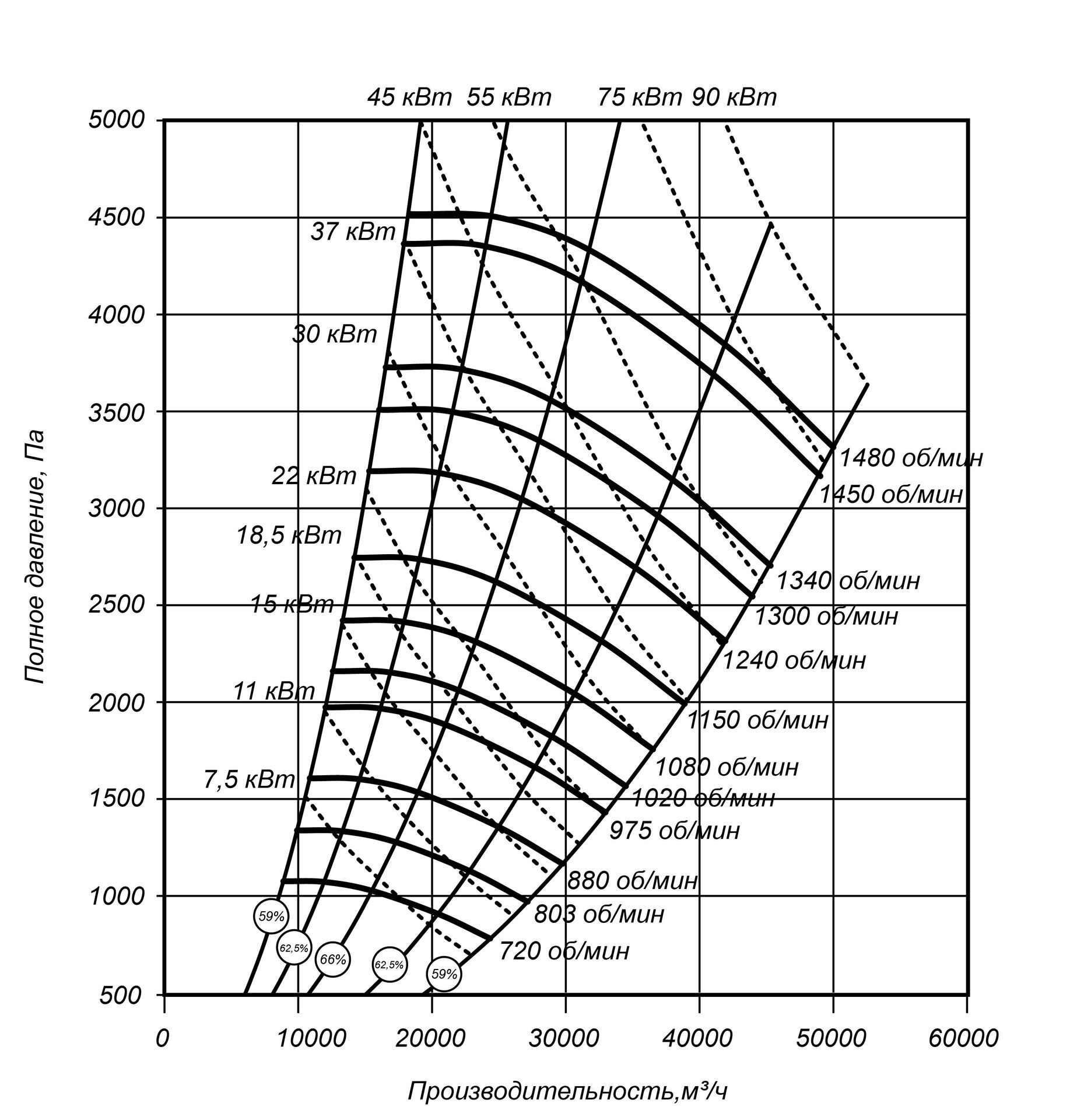

Аэродинамические характеристики вентиляторов ВРП 115-45-10 (№10) схема 5
aero-pylevoy-10-5

Акустические характеристики схема 1
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
750 92 100 101 103 100 99 98 90 102
1000 96 104 105 107 103 101 97 94 112
1500 104 108 110 112 113 110 103 93 116
