Купить вентиляторы ВР 140-15-4 (№4) у производителя

Вентилятор ВР 140-15-4 (№4)

Цены (прайс-лист)


Вентилятор ВР 140-15-4 (№4) схема 1 (исполнение 1)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №4 - означает, что диаметр рабочего колеса равен 4 дециметрам (400 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 140-15-4 (№4))
  • Общего назначения жаропрочные из углеродистой стали (ВР 140-15-4Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 140-15-4К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-4К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 140-15-4В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 140-15-4ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 140-15-4ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-4ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
0,75
3000
288-756
3100-2100
ДО-39 х 4
ВР-202 х 4
56



Общие габаритные размеры (мм)
Чертеж вентиляторов высокого давления ВР 140-15-4 (№4)

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 140-15-4 (№4)

ПР0°/Л0°
ПР45°/Л45°
ПР90°/Л90°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
539
240
560
225
498
231
705
370
478
253
633
298
ПР135°/Л135°
ПР270°/Л270°
ПР315°/Л315°
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
B, мм
B1, мм
H1, мм
H2, мм
619
242
602
267
478
225
575
240
612
370
567
231

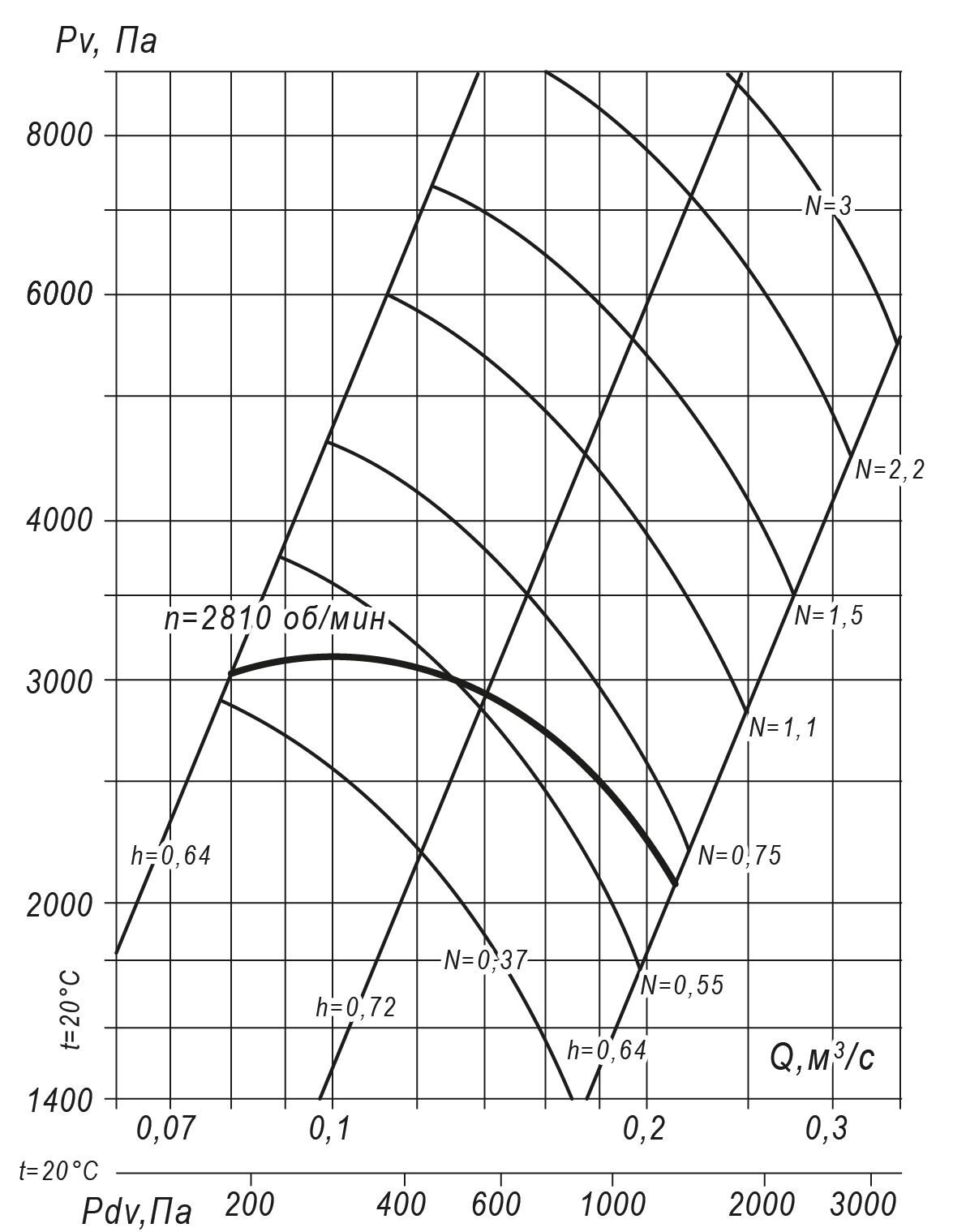

Аэродинамические характеристики вентиляторов ВР 140-15-4 (№4)

Аэродинамические характеристики вентиляторов ВР 140-15-4 (№4)

Акустические характеристики

Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
3000 79 86 85 86 85 84 82 78 93
