Купить вентиляторы ВР 140-15-5,6 (№5,6) у производителя

Вентилятор ВР 140-15-5,6 (№5,6)

Цены (прайс-лист)


Вентилятор ВР 140-15-5,6 (№5,6) схема 1 (исполнение 1)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №5,6 - означает, что диаметр рабочего колеса равен 5,6 дециметрам (560 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 140-15-5,6 (№5,6))
  • Общего назначения жаропрочные из углеродистой стали (ВР 140-15-5,6Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 140-15-5,6К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-5,6К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 140-15-5,6В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 140-15-5,6ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 140-15-5,6ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-5,6ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
0,55
1500
396-1044
1550-1000
ДО-41 х 4
ВР-203 х 6
115
4,0
3000
828-2160
6400-4300
ДО-41 х 4
ВР-203 х 6
140



Общие габаритные размеры (мм)
Чертеж вентиляторов высокого давления ВР 140-15-5,6 (№5,6)

Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 140-15-5,6 (№5,6)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
742 335 765 315 693 324 960 510 673 358 857 407
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
857 346 820 370 673 315 785 335 857 510 774 324

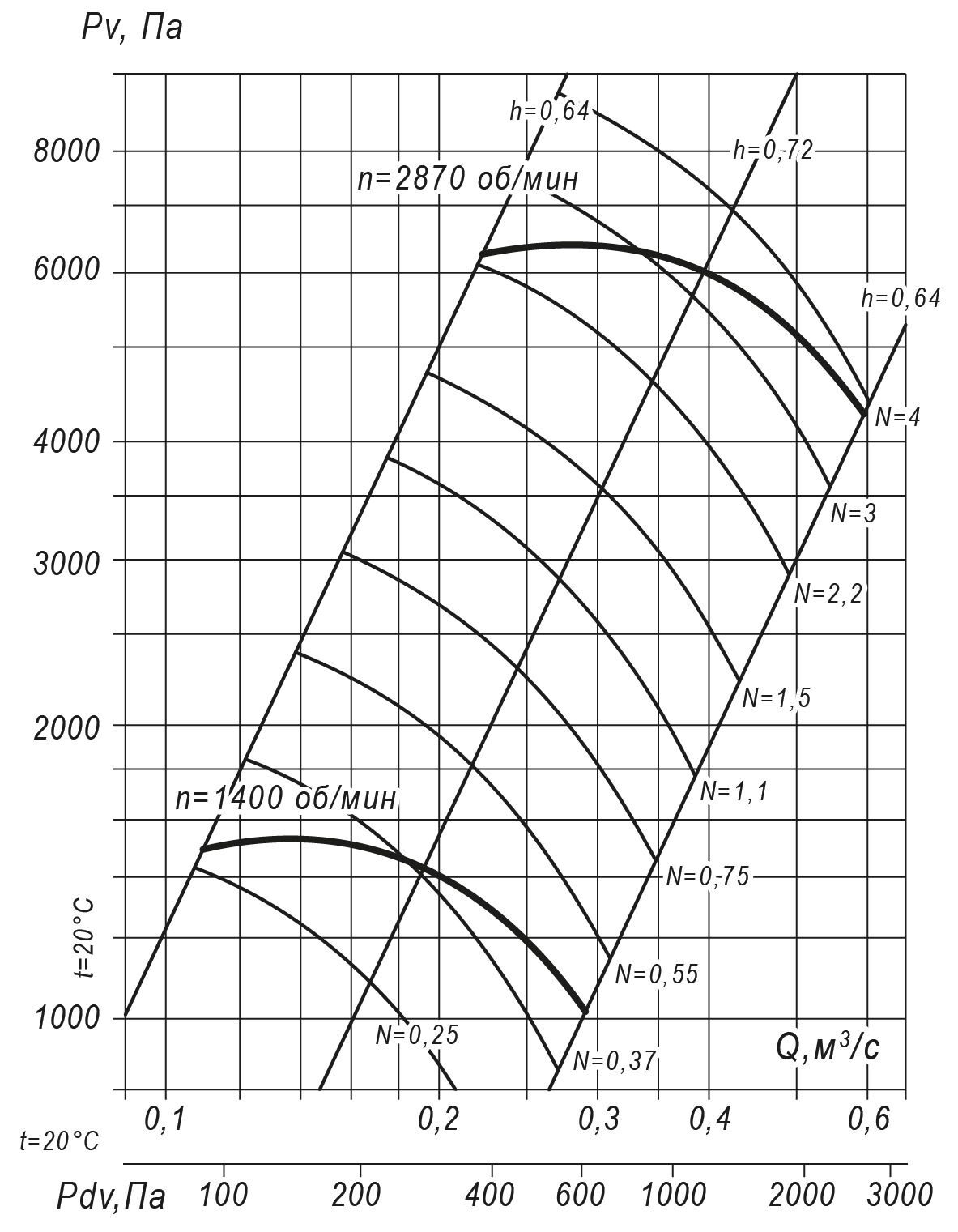

Аэродинамические характеристики вентиляторов ВР 140-15-5,6 (№5,6)

Аэродинамические характеристики вентиляторов ВР 140-15-5,6 (№5,6)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 78 85 84 85 84 83 81 77 92
3000 95 102 101 102 101 100 98 94 109
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
