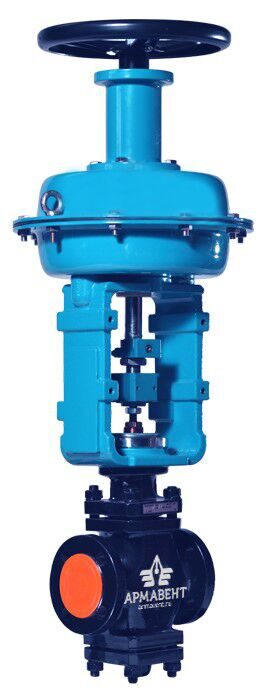

Регулирующие клапаны 25ч38нж с мембранным исполнительным механизмом (МИМ), двухседельные чугунные фланцевые предназначены для использования в центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства для автоматического регулирования технологических процессов. Уравновешенность плунжера в клапанах при наличии двух седел обеспечивает стабильную и надежную работу при регулировании потока среды.
Клапан 25ч38нж - нормально закрытый ("НЗ"), регулирует подачу рабочей среды "до себя".
Управление клапанами осуществляется мембранным исполнительным механизмом (МИМ) в соответствии со входным пневматическим сигналом (командным давлением воздуха), который подается из питающей сети или через позиционер.
Нормально закрытые регулирующие клапаны 25ч38нж при прекращении действия сигнала, создающего перестановочное усилие, автоматически закрываются под действием усилия пружины.
Диаметр номинальный DN=Ду, мм | Ду25 | Ду40 | Ду50 | Ду80 |
Давление номинальное PN, МПа | 1,6 | |||
Пропускная характеристика | линейная, равнопроцентная | |||
Рабочий ход плунжера h, мм | 16 | 25 | 40 | |
Условная пропускная способность Кvy, м3/ч | 3,2 4,0 6,3 8 10 12,5 16 | 10 16 25 40 | 16 25 40 63 | 40 63 100 160 |
Допустимый перепад давлений Р, МПа | 1,5 | |||
Относительная протечка в затворе, % от Кvy | 0,05 (при ΔРисп = 0,4МПа) | |||
Условное давление управляющего воздуха, МПа | 0,25 | |||
Рабочая среда | Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
|||
Температура рабочей среды Т, °С | от -15 до +300 | |||
Присоединительные размеры и размеры уплотнительных поверхностей | исполнение 1 ряд 2 по ГОСТ12815 | |||
Тип МИМ | МИМ 200 | МИМ 250 | МИМ 320 | |
Масса клапана, кг | 24 | 40 | 45 | 70 |
Габаритные и присоединительные размеры
DN, мм |
Размеры, мм |
Масса , кг |
||||||
D1 |
D2 |
D3 |
n |
d |
H |
L |
||
25ч38нж Ду25 |
68 |
85 |
115 |
4 |
14 |
510 |
160 |
24 |
25ч38нж Ду40 |
88 |
115 |
145 |
18 |
600 |
200 |
40 |
|
25ч38нж Ду50 |
102 |
130 |
160 |
620 |
230 |
45 |
||
25ч38нж Ду80 |
133 | 160 | 195 | 850 | 310 | 70 |
Материалы основных деталей
Наименование детали | Марка материала |
Корпус, крышка | СЧ20 ГОСТ1412 |
Плунжер, седло | Сталь 20Х13 ГОСТ5632 |
Уплотнение в затворе | «металл по металлу» |
Уплотнение сальниковое | Графлекс |
Гарантии
Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию.
Срок консервации - 3 года.
Срок службы - не менее 12 лет.
Наработка на отказ - 10000 часов.
