Купить вентиляторы ВР 9-55-12,5 (№12,5) у производителя

Вентилятор ВР 9-55-12,5 (№12,5)

Цены (прайс-лист)

 ВР 9-55-12,5 (№12,5) схема 5
Основные параметры :
  • Среднего давления, одностороннего всасывания
  • №12,5 - означает, что диаметр рабочего колеса равен 12,5 дециметрам (1250 мм)
  • Количество лопаток рабочего колеса - 32 (загнутых вперед)
Радиальные вентиляторы используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения. По желанию заказчика вентиляторы комплектуются гибкими вставками, виброизоляторами и частотными преобразователями.

В нашей производственной компании вы можете купить вентиляторы ВР 9-55 по лучшей цене.

Изготовление в общепромышленном исполнении по ТУ 4861-002-03002146-2016.

Конструктивное исполнение :
  • Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 9-55-12,5 (№12,5))
  • Общего назначения жаропрочные из углеродистой стали (ВР 9-55-12,5Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 9-55-12,5К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 9-55-12,5К1Ж2)
Технические характеристики
Мощность
электродвигателя
(кВт)
Частота
вращения
(об./мин.)
Параметры в рабочей зоне
Виброизоляторы
(марка х кол-во)
Масса, без двигателя,
кг
Производительность
м3/час
Полное давление
(Па)
11
220*
18100-58100
280-355
ДО-43 х 10 755
15
240*
19200-62100
340-440
22
270*
21600-70100
425-535
30
300*
24500-78100
525-690
37
330*
26700-85200
640-800
45
360*
28900-93500
760-940
75
400*
32500-100000
930-1230
90
440*
36100-111500
1150-1500
110
490*
40000-127500
1400-1870

* - частота вращения на рабочем колесе через ременную передачу

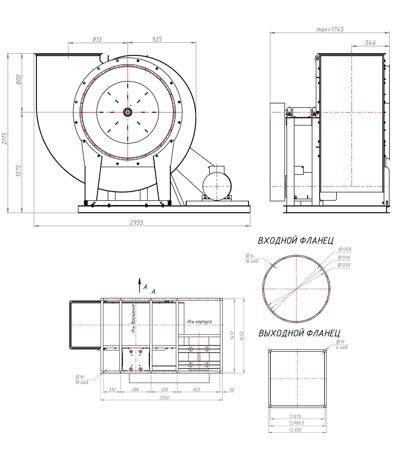

Общие габаритные размеры (мм)

Габаритный чертеж вентиляторов ВР 9-55-12,5 исполнение 5 (схема 5)

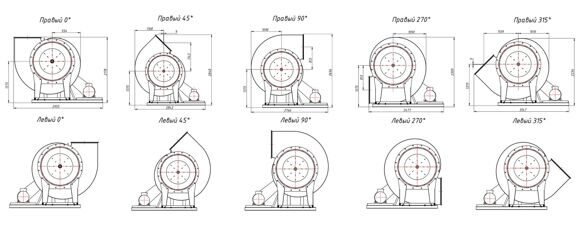

Стандартные варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 9-55-12,5 схема 5

Специальные варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Специальные варианты углов поворота корпуса вентиляторов ВР 9-55-12,5 схема 5

Аэродинамические характеристики

Аэродинамические характеристики вентиляторов ВР 9-55-12,5 схема 5 (исполнение 5)


Акустические характеристики

Частота вращения, об/мин
Значение Lpi в октавных полосах f, Гц
Lpa, дБА
63
125
250
500
1000
2000
4000
8000
490
105
105
109
111
107
103
98
90
115

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
