Купить дымососы ВД-20 у производителя

Дымосос ВД-20 (№20)

Цены (прайс-лист)


Дымосос ВД-20 схема 3 (исполнение 3) Основные параметры :
  • Тягодутьевая машина одностороннего всасывания
  • №20 - означает, что диаметр рабочего колеса равен 20 дециметрам (2000 мм)
  • Количество лопаток рабочего колеса - 32 (загнутых вперед)
  • Комплектация осевым направляющим аппаратом
  • Применение : подача чистого воздуха в топливные системы котельных установок или вытяжка продуктов горения из топочных камер печей и котлов, в том числе газомазутных

Конструктивное исполнение :
  • Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
В зависимости от предназначения и условий эксплуатации, подразделяются на :
  • Общего назначения из углеродистой стали (дымосос ВД-20)
  • Коррозионностойкие из нержавеющей стали (дымосос ВД-20К1 или ВД-20НЖ)
Стандартное исполнение (по умолчанию) :
  • общепромышленное исполнение (без элементов взрывозащиты)
  • температурный режим перемещаемых сред не превышает +200°С
  • корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)
  • климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружающий воздух -30 +40 °С)
Нестандартное исполнение (по запросу) может включать :
  • температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
  • изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 430, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
В нашей производственной компании вы можете купить дымососы ВД-20 по лучшей цене.

Технические характеристики
Конструктивное
исполнение
(схема)
Комплектация
электродвигателями
Пределы параметров в рабочей зоне
при температуре перемещаемой среды 30°С
Масса
схема 3,
кг
По мощности
(кВт)
По частоте вращения
(об./мин.)
По производительности
3/час)
По полному давлению
(Па)
 3
800
750
143000-332000 10000-8800


Общие габаритные размеры схема 3 (мм)

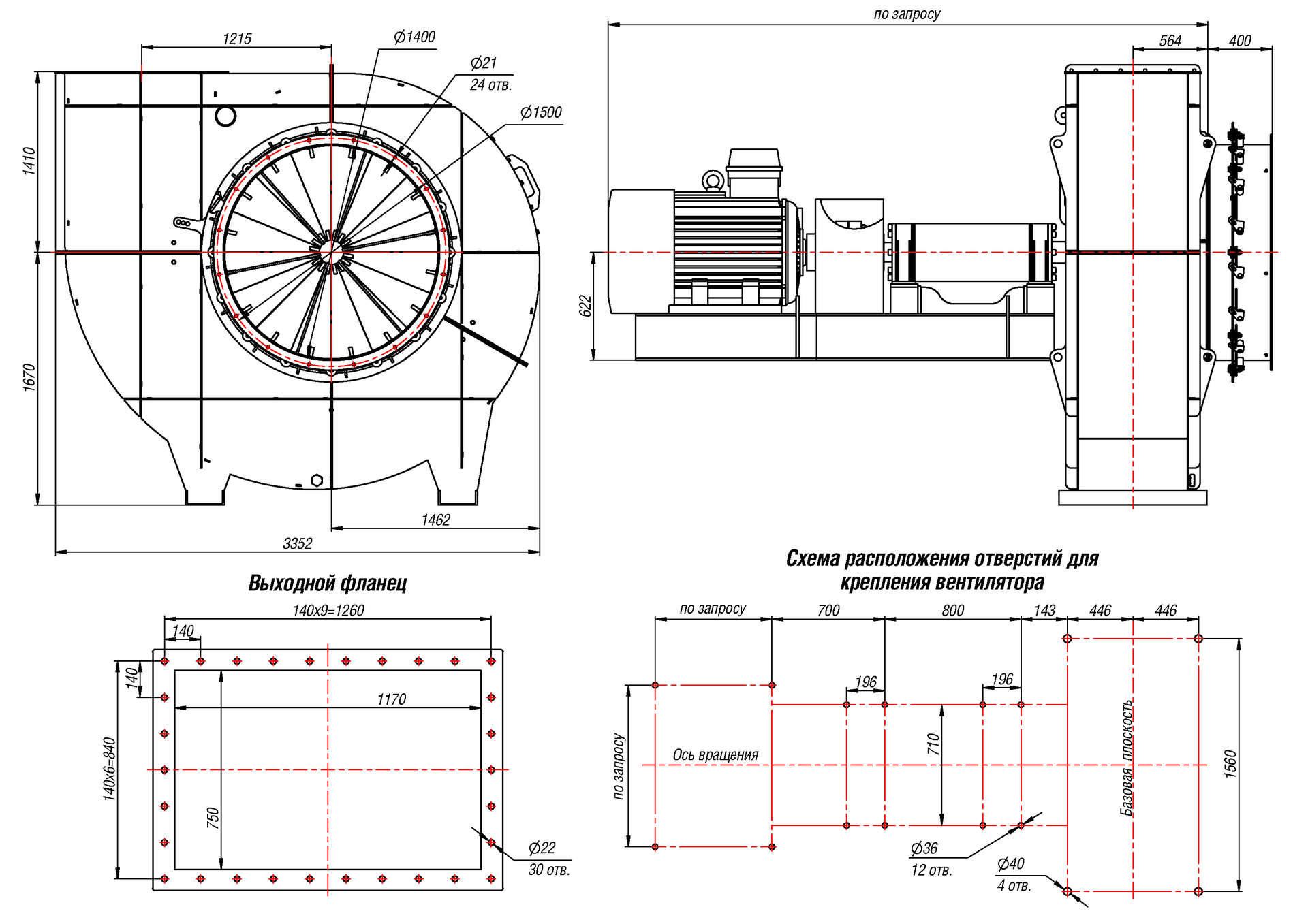

Габаритный чертеж дымососов ВД-20 схема 3 (исполнение 3)

Варианты углов поворота корпуса (вид со стороны "двигателя")

Варианты углов поворота корпуса дымососов ВД-20
Аэродинамические характеристики дымососов ВД-20 (№20) схема 3

Аэродинамические характеристики дымососов ВД-20 (№20) схема 3

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
750 108 110 111 111 110 107 104 116

Варианты установки и крепления дымососов ВД-20 к фундаменту
стандартное исполнение
на едином постаменте
на едином постаменте с виброоснованием
3-1
3-2
3-3

Для правильного подбора дымососов рекомендуем заполнить опросный лист
