Номер
вентилятора |
Обозначение
модификации |

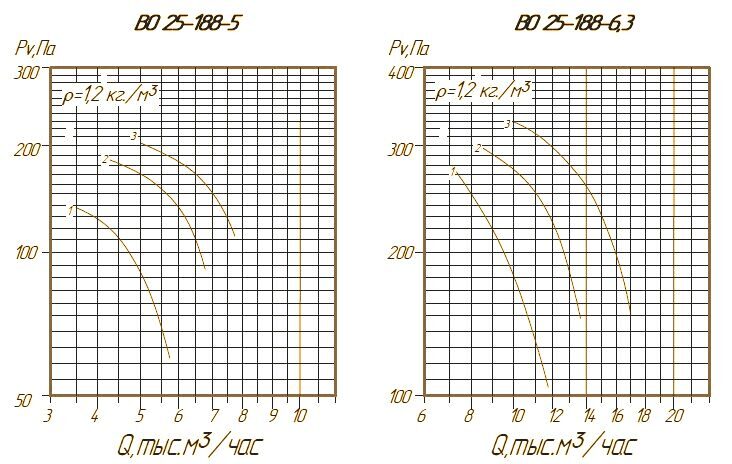

Номер
кривой |
Угол установки лопаток,
градус |
Электродвигатель
|
Производительность,
при t=20°C м3/час |
Полное давление,
при t=20°C Па |
Масса, кг
|
||
Колеса
|
НА
|
Мощность,
кВт |
Частота вращения,
об/мин |
||||||
5
|
ВО 25-188-5-00
|
1
|
30
|
-
|
0,37
|
1500
|
3500-5700
|
140-60
|
40
|
ВО 25-188-5-01
|
2
|
35
|
-
|
0,55
|
1500
|
4200-6800
|
190-90
|
40
|
|
ВО 25-188-5-02
|
3
|
40
|
-
|
0,55
|
1500
|
5000-7600
|
205-110
|
40
|
|
6,3
|
ВО 25-188-6,3-00
|
1
|
30
|
-
|
1,1
|
1500
|
7100-12000
|
280-100
|
55
|
ВО 25-188-6,3-01
|
2
|
35
|
-
|
1,5
|
1500
|
8500-13200
|
300-140
|
55
|
|
ВО 25-188-6,3-02
|
3
|
40
|
-
|
2,2
|
1500
|
10000-17000
|
340-150
|
55
|
|
8 | ВО 25-188-8-00 | 1 | 35 | 10 | 11 | 1500 | 25500-32000 | 840-660 | 175 |
ВО 25-188-8-01 | 2 | 35 | 5 | 7,5 | 1500 | 22500-30000 | 740-570 | 170 | |
ВО 25-188-8-02 | 3 | 35 | - | 5,5 | 1500 | 18500-27300 | 585-465 | 110 | |
ВО 25-188-8-03 | 4 | 30 | 5 | 5,5 | 1500 | 20500-27200 | 700-418 | 160 | |
ВО 25-188-8-04 | 5 | 30 | - | 4 | 1500 | 17300-22300 | 510-308 | 100 |
Номер
вентилятора |
Обозначение
модификации |
Номер
кривой |
Угол установки лопаток,
градус |
Электродвигатель
|
Производительность,
при t=20°C м3/час |
Полное давление,
при t=20°C Па |
Масса, кг
|
||
Колеса
|
НА
|
Мощность,
кВт |
Частота вращения,
об/мин |
||||||
9
|
ВО 25-188-9-00
|
1
|
35
|
10
|
11 | 1500 | 29300-4500 | 710-430 | 155 |
ВО 25-188-9-01
|
2
|
35
|
5
|
11 | 1500 | 27500-41500 | 670-395 | 155 | |
ВО 25-188-9-02
|
3
|
35
|
-
|
7,5 | 1500 | 26400-40400 | 635-340 | 135 | |
ВО 25-188-9-03 | 4 | 30 | 5 | 7,5 | 1500 | 23500-38000 | 645-305 | 150 | |
ВО 25-188-9-04 | 5 | 30 | - | 7,5 | 1500 | 21800-35000 | 585-250 | 130 | |

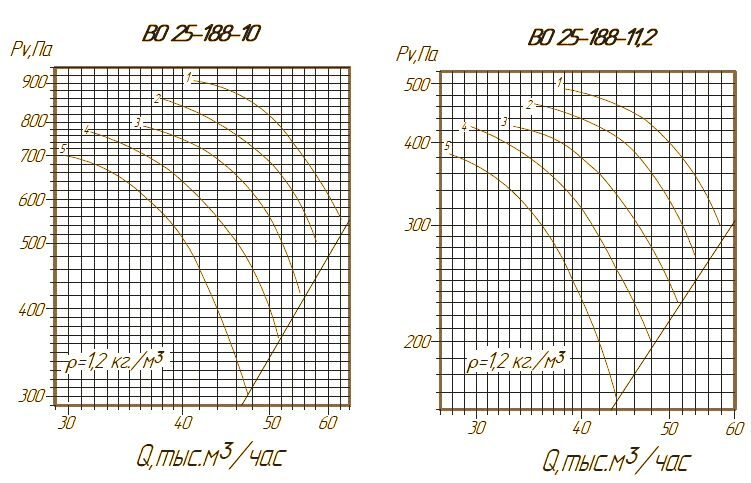

10
|
ВО 25-188-10-00
|
1
|
35
|
10
|
15 | 1500 | 41500-62500 | 910-555 | 265 |
ВО 25-188-10-01
|
2
|
35
|
5
|
15 | 1500 | 38400-58400 | 855-505 | 265 | |
ВО 25-188-10-02
|
3
|
35
|
-
|
15 | 1500 | 36300-55400 | 785-425 | 240 | |
ВО 25-188-10-03 | 4 | 30 | 5 | 11 | 1500 | 31600-51400 | 770-365 | 215 | |
ВО 25-188-10-04 | 5 | 30 | - | 11 | 1500 | 27500-47500 | 700-303 | 185 |
Номер
вентилятора |
Обозначение
модификации |
Номер
кривой |
Угол установки лопаток,
градус |
Электродвигатель
|
Производительность,
при t=20°C м3/час |
Полное давление,
при t=20°C Па |
Масса, кг
|
||
Колеса
|
НА
|
Мощность,
кВт |
Частота вращения,
об/мин |
||||||
11,2 | ВО 25-188-11,2-00 | 1 | 35 | 10 | 7,5 | 1000 | 38000-57700 | 490-300 | 250 |
ВО 25-188-11,2-01 | 2 | 35 | 5 | 7,5 | 1000 | 35300-54000 | 463-273 | 250 | |
ВО 25-188-11,2-02 | 3 | 35 | - | 7,5 | 1000 | 33500-51000 | 425-230 | 215 | |
ВО 25-188-11,2-03 | 4 | 30 | 5 | 5,5 | 1000 | 29500-47700 | 423-203 | 250 | |
ВО 25-188-11,2-04 | 5 | 30 | - | 5,5 | 1000 | 27500-44000 | 385-130 | 210 | |
12,5 | ВО 25-188-12,5-00 | 1 | 35 | 10 | 15 | 1000 | 53500-81000 | 625-384 | 375 |
ВО 25-188-12,5-01 | 2 | 35 | 5 | 15 | 1000 | 49500-75000 | 590-347 | 375 | |
ВО 25-188-12,5-02 | 3 | 35 | - | 15 | 1000 | 47000-71500 | 540-292 | 335 | |
ВО 25-188-12,5-03 | 4 | 30 | 5 | 11 | 1000 | 41700-67700 | 550-260 | 345 | |
ВО 25-188-12,5-04 | 5 | 30 | - | 11 | 1000 | 39000-62500 | 500-215 | 305 |
№ | A, мм | A1, мм | В, мм | D, мм | D1, мм | D2, мм | d, мм | d1, мм | H, мм | H1, мм | lmax, мм | l1, мм | l2, мм | n, шт |
5 | 352 | 277 | 402 | 500 | 280 | 536 | 14 | 1 | 621 | 305 | 340 | 305 | - | 16 |
6,3 | 442 | 343 | 492 | 630 | 356 | 660 | 14 | 9 | 737 | 360 | 380 | 315 | - | 16 |
8 | 740 | 450 | 780 | 800 | 475 | 830 | 18 | 12 | 925 | 490 | 650 | 500 | 140 | 16 |
9 | 850 | 450 | 900 | 900 | 500 | 940 | 18 | 10 | 1060 | 550 | 590 | 500 | 140 | 16 |
10 | 940 | 460 | 990 | 1000 | 600 | 1040 | 18 | 12 | 1140 | 600 | 690 | 510 | 170 | 16 |
11,2 | 1154 | 500 | 1110 | 1120 | 625 | 1165 | 18 | 10 | 1295 | 675 | 620 | 560 | 245 | 16 |
12,5 | 1144 | 560 | 1200 | 1250 | 625 | 1295 | 18 | 10 | 1438 | 750 | 750 | 630 | 245 | 16 |
