Купить осевые вентиляторы ВО 13-284-5 (№5) у производителя

Вентилятор ВО 13-284-5 (№5)

Цены (прайс-лист)


ВО 13-284-5 (№5) Основные параметры :
  • Осевой вентилятор низкого давления
  • №5 - означает, что диаметр рабочего колеса равен 5 дециметрам (500 мм)
  • Количество лопаток рабочего колеса - 4, 6, 8, 10, 12
  • Устанавливаемый угол лопаток рабочего колеса - 15°, 20°, 25°, 30°, 35°, 40°, 45°
  • Аэродинамическое исполнение рабочего колеса - 121 или К06
  • Комплектация спрямляющим (СА) или направляющим (НА) аппаратом
  • Работа на подачу воздуха, вытяжку воздуха или реверс
  • Рама (подставка) в комплекте
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Коррозионностойкие из нержавеющей стали
  • Взрывозащищенные из нержавеющей стали

Конструктивное исполнение по способу перемещения воздуха :

  • исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
  • исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу
  • исполнение 3 - реверсивное - при котором поток перемещаемого воздуха можно изменять в двух противоположных направлениях

Конструктивное исполнение по способу монтажа :

  • компоновка 1 - вентилятор на раме
  • компоновка 2 - вентилятор без рамы

Расшифровка обозначений на примерах ВО 13-284-6/30-5 (0,37кВт*1500об) и ВО 13-284-12к/45-5 (1,1кВт*1500об) :
ВО 13-284 - серия осевых вентиляторов
6/30 - аэродинамическая схема рабочего колеса 121; 6 лопаток рабочего колеса/угол установки лопаток - 30 градусов
12к/45 - аэродинамическая схема рабочего колеса К06; 12 лопаток рабочего колеса/угол установки лопаток - 45 градусов
5 - номер вентилятора
0,37квт и 1,1квт - мощность установленного электродвигателя (в киловаттах)
1500об - номинальное число оборотов установленного электродвигателя (обороты в минуту)

Технические характеристики
Аэродинамическая схема 121
Обозначение
Мощность
электродвигателя,
кВт
Частота вращения,
об/мин
Производительность,
м3
Полное давление,
Па
Масса,
кг
ВО 13-284-...
4/15°-5
0,37
1500
0,5 - 1,4
80 - 35
50
4/20°-5
0,37
1500
0,7 - 1,6
90 - 50
50
4/25°-5
0,37
1500
1,0 - 1,8
100 - 65
50
4/30°-5
0,37
1500
1,4 - 2,1
100 - 85
50
4/15°-5
0,75
3000
1,0 - 2,8
340 - 145
55
4/20°-5
1,1
3000
1,4 - 3,3
385 - 210
55
4/25°-5
1,5
3000
2,1 - 3,8
410 - 285
60
4/30°-5
2,2
3000
2,8 - 4,2
425 - 360
60
6/15°-5
0,37
1500
0,6 - 1,4
110 - 40
50
6/20°-5
0,37
1500
0,7 - 1,7
120 - 60
50
6/25°-5
0,37
1500
1,0 - 2,0
130 - 80
50
6/30°-5
0,37
1500
1,3 - 2,2
135 - 100
50
6/15°-5
1,1
3000
1,2 - 2,9
450 - 170
50
6/20°-5
1,5
3000
1,4 - 3,5
500 - 250
60
6/25°-5
2,2
3000
2,1 - 4,0
540 - 330
60
8/20°-5
0,37
1500
0,8 - 1,8
135 - 65
50
8/25°-5
0,37
1500
1,0 - 2,1
155 - 90
50
8/30°-5
0,37
1500
1,4 - 2,3
155 - 105
50
8/20°-5
2,2
3000
1,6 - 3,7
565 - 270
60
10/20°-5
0,37
1500
0,8 - 1,8
145 - 70
50
10/25°-5
0,37
1500
1,0 - 2,2
175 - 95
50
10/30°-5
0,37
1500
1,4 - 2,4
175 - 110
50
10/20°-5
2,2
3000
1,7 - 3,8
615 - 285
60



Аэродинамическая схема К06
Обозначение
Мощность
электродвигателя,
кВт
Частота вращения,
об/мин
Производительность,
м3
Полное давление,
Па
Масса,
кг
ВО 13-284-...
12к/25°- 5
0,37
1500
0,9-1,5
230-90
50
12к/30°- 5
0,55
1500
1,1-1,8
245-125
55
12к/35°- 5
0,75
1500
1,3-2,0
275-170
55
12к/40°- 5
0,75
1500
1,5-2,3
290-200
55
12к/45°- 5
1,1
1500
1,8-2,5
310-245
60
12к/25°- 5
4
3000
1,9-3,2
990-400
75
12к/30°- 5
5,5
3000
2,3-3,8
1060-530
80
12к/35°- 5
5,5
3000
2,8-4,2
1185-730
80
12к/40°- 5
7,5
3000
3,0-4,7
1240-870
95
12к/45°- 5
11
3000
3,7-5,2
1325-1060
135


Габаритные размеры
чертеж вентиляторов ВО 13-284-5 (№5)
h эл., мм D, мм D1, мм D2, мм H, мм H1, мм H2, мм I, мм L, мм L1max, мм L2, мм b, мм d, мм d1, мм n, мм
63-132 500 540 558 305 584 628 30 385 564 325 380 10,5 15 32

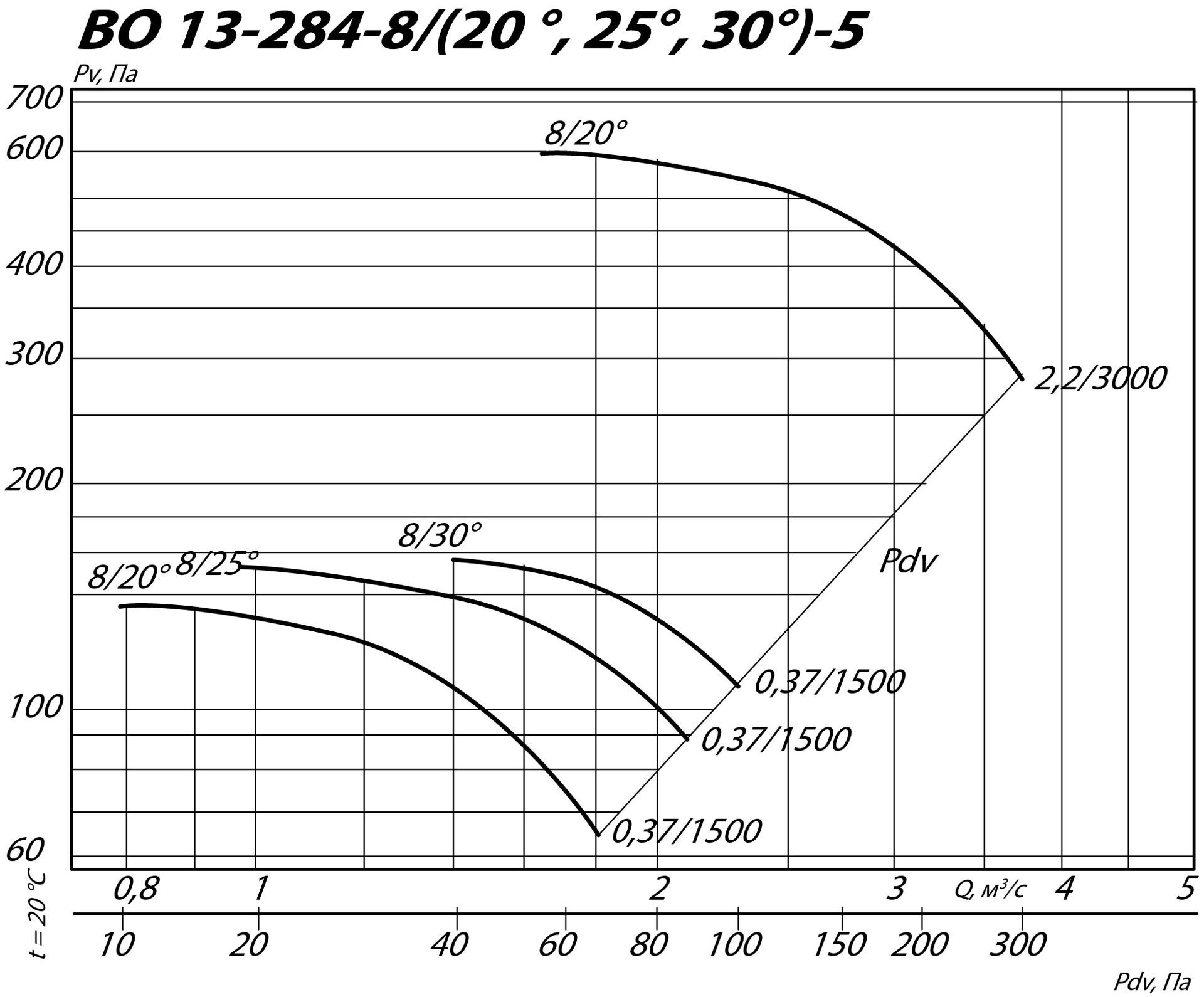

Аэродинамические характеристики (нажмите на график для увеличения)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
125 250 500 1000 2000 4000 8000
1500 80 72 78 76 73 67 59 81
3000 93 104 103 99 93 85 77 104
