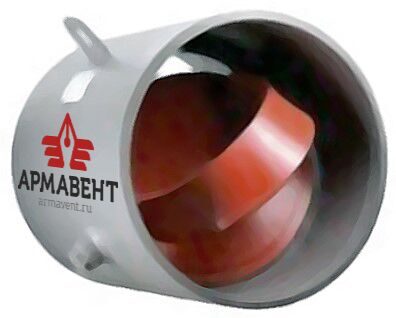

Обратный клапан 19с47нж (19лс47нж)

Обратный клапан 19с47нж - Компания АрмаВент Клапан обратный поворотный под приварку предназначен для установки на трубопроводах с целью предотвращения движения потока рабочей среды в обратном направлении. Обратные клапаны 19с47нж изготавливаются условными диаметрами Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600 и Ду700 мм, условным давлением Ру40 (Ру25) кгс/см², применяются на трубопроводах, проводящих воду, пар, нефтепродукты, газ, сильнозагрязненные и умеренно вязкие среды с рабочей температурой до 425 °С. Принцип действия клапана заключается в следующем: при изменении потока рабочей среды на обратное - клапан закрывается, тем самым прекращая обратное движение среды. Обратный поворотный клапан имеет запорный элемент, который поворачивается вокруг горизонтальной оси. Устанавливается клапан только в одном направлении с учетом движения рабочей среды "под затвор" при открытом положении. На главных трубопроводах клапаны 19с47нж должны в закрытом положении допускать естественную циркуляцию теплоносителя, полное закрытие происходит при обратном потоке больше предусмотренного рассчетного.

Предназначаются для эксплуатации в умеренных климатических условиях на открытом воздухе (У1) при температуре от -40 до +40 (ГОСТ 15150-69). Возможно изготовление клапанов в хладостойком исполнении ХЛ (19лс47нж), которые могут работать при температуре окружающего воздуха до -60° С.

Габаритные размеры

Габаритный чертеж клапана 19с47нж - Компания АрмаВент

Диаметр, мм	D, мм	d, мм	L, мм	Масса (кг)
19с47нж ду150	168	148	200	20
19с47нж ду200	219	201	250	28
19с47нж ду250	273	244	300	68
19с47нж ду300	325	297	450	80
19с47нж ду400	426	398	500	115
19с47нж ду500	530	502	570	130
19с47нж ду600	630	594	650	265
19с47нж ду700	по запросу

Материалы основных деталей

Наименование детали	Материалы по «У» (19с47нж)	Материалы по «ХЛ»(19лс47нж)
Корпус	Сталь 20	Сталь 09Г2С
Кольцо посадочное	Сталь 20	Сталь 09Г2С
Захлопка	Сталь 20	Сталь 09Г2С
Ось	Сталь 20Х13	Сталь 14Х17Н2
Ухо	Сталь 20Х13	Сталь 14Х17Н2
Гайка	Сталь 35	Сталь 40
Болт	Сталь 35	Сталь 30Х
Наплавка на посадочном кольце	Антикоррозийная наплавка	Антикоррозийная наплавка
Наплавка на захлопке	Антикоррозийная наплавка	Антикоррозийная наплавка
