Купить осевые вентиляторы ВО 21-12-7,1 (№7,1)

Вентилятор ВО 21-12-7,1 (№7,1)

Цены (прайс-лист)


ВО 21-12-7,1 Основные параметры :
  • Осевой вентилятор высокой энергоэффективности
  • №7,1 - означает, что диаметр рабочего колеса равен 7,1 дециметрам (710 мм)
  • Широкий выбор модификаций рабочих колес - с различными сочетаниями ступиц, количеств лопаток и углов их наклона
  • Лопатки рабочих колес - полиамидные, армированные стекловолокном

Конструктивное исполнение по способу перемещения воздуха :

  • исполнение 1 - вытяжка воздуха - при котором поток перемещаемого воздуха направлен от рабочего колеса к электродвигателю
  • исполнение 2 - подача воздуха - при котором поток перемещаемого воздуха направлен от электродвигателя к рабочему колесу
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (ВО 21-12-7,1)
  • Взрывозащищенные из разнородных металлов (ВО 21-12-7,1В)
Технические характеристики ВО 21-12-7,1
Модификация
рабочего
колеса
Мощность
электродвигателя,
кВт
Частота вращения,
об/мин
Производительность,
min м
3
Производительность,
max м
3
Полное давление,
max Па
Полное давление,
min Па
Масса,
кг
1-О 0,37 1000 7500 13300 89 53 41
4-М 0,55 1000 6548 12602 130 50 43
4-Н 0,55 1000 7128 13746 135 59 43
4-О 0,55 1000 8082 14813 139 69 43
6-О 0,75 1000 8109 15104 164 72 49
6-Р 0,75 1000 9177 16213 168 83 49
6-С 1,1 1000 10323 173559 173 94 51
6-Т 1,1 1000 11489 19457 181 119 51
9-Х 1,5 1000 13907 21034 191 139 57
2-М 0,75 1500 8206 17155 184 92 42
1-О 1,1 1500 12100 20800 217 131 46
4-М 1,5 1500 10045 19426 309 118 49
4-Н 2,2 1500 10987 21217 322 140 55
4-О 2,2 1500 12484 22940 331 164 55
Модификация
рабочего
колеса
Мощность
электродвигателя,
кВт
Частота вращения,
об/мин
Производительность,
min м
3
Производительность,
max м
3
Полное давление,
max Па
Полное давление,
min Па
Масса,
кг
6-О 2,2 1500 12563 23390 391 169 55
6-Р 3 1500 14165 25107 401 195 58
6-С 3 1500 15933 26793 413 223 58
6-Т 4 1500 17915 30559 444 288 68
9-Х 5,5 1500 21838 32998 468 338 99
2-М 5,5 3000 16880 33064 777 445 68
2-Н 7,5 3000 18038 37821 816 446 92
1-О 11 3000 24600 42700 920 558 117
5-Н 15 3000 22793 42445 1263 564 164
5-О 18,5 3000 24679 46056 1327 655 174
5-Р 18,5 3000 27509 48976 1353 741 174

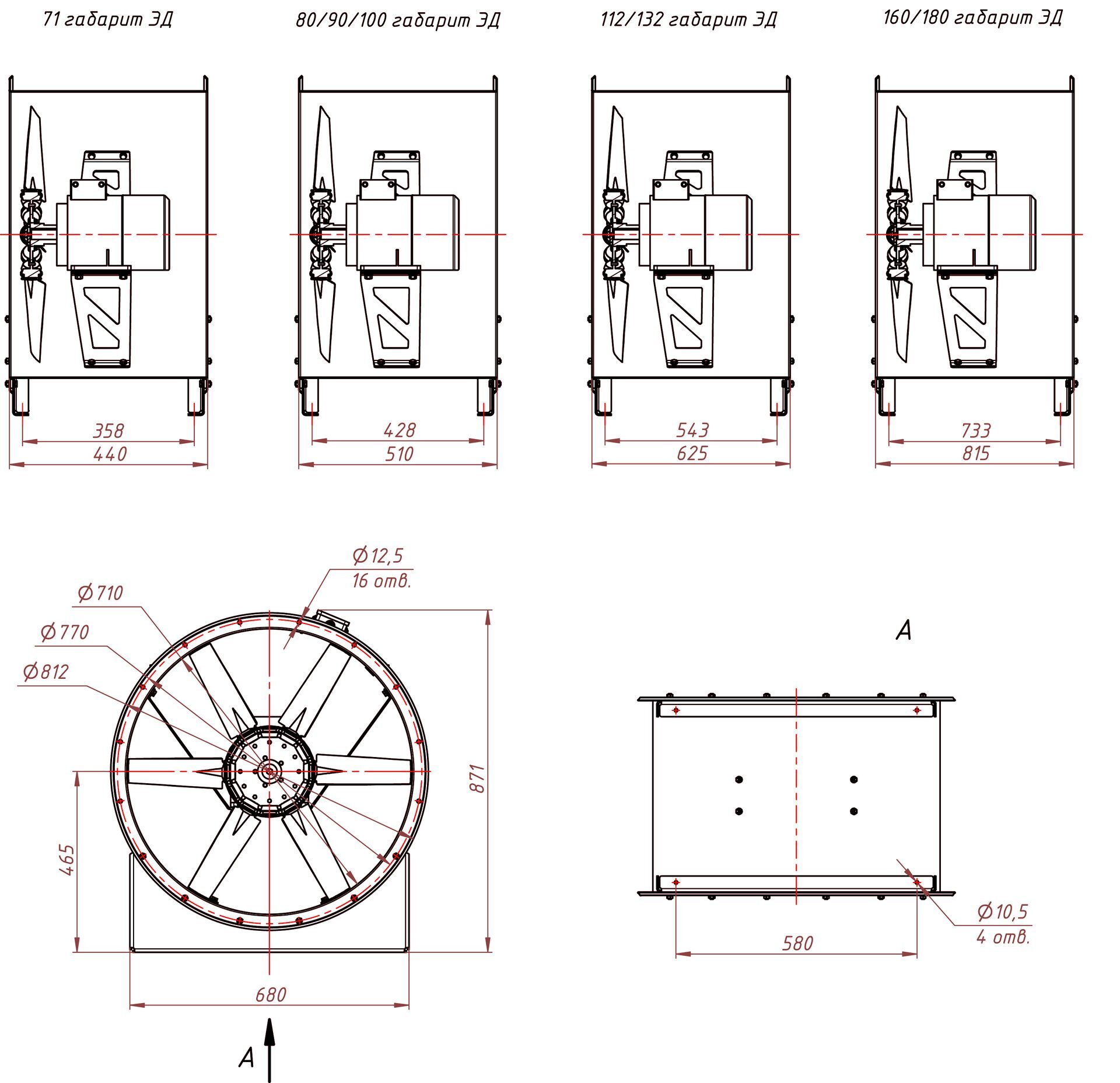

Габаритные и присоединительные размеры (мм)
чертеж-ВО-21-12-7,1

Модификация
рабочего
колеса
Мощность
двигателя,
кВт
Частота,
об/ мин
L, мм
h, мм
H, мм
H1, мм
B, мм
D, мм
D1, мм
D2, мм
d, мм
n, отв
1-О
0,37
1000
440



500
905
943
580
710
770
810
12,5
16
4-М
0,55
1000
4-Н
0,55
1000
4-О
0,55
1000
6-О
0,75
1000
6-Р
0,75
1000
6-С
1,1
1000
6-Т
1,1
1000
9-Х
1,5
1000
2-М
0,75
1500
1-О
1,1
1500
4-М
1,5
1500
4-Н
2,2
1500
510
4-О
2,2
1500
6-О
2,2
1500
6-Р
3
1500
6-С
3
1500
6-Т
4
1500
2-М
5,5
3000
9-Х
5,5
1500
625
2-Н
7,5
3000
1-О
11
3000
5-Н
15
3000
5-О
18,5
3000
5-Р
18,5
3000

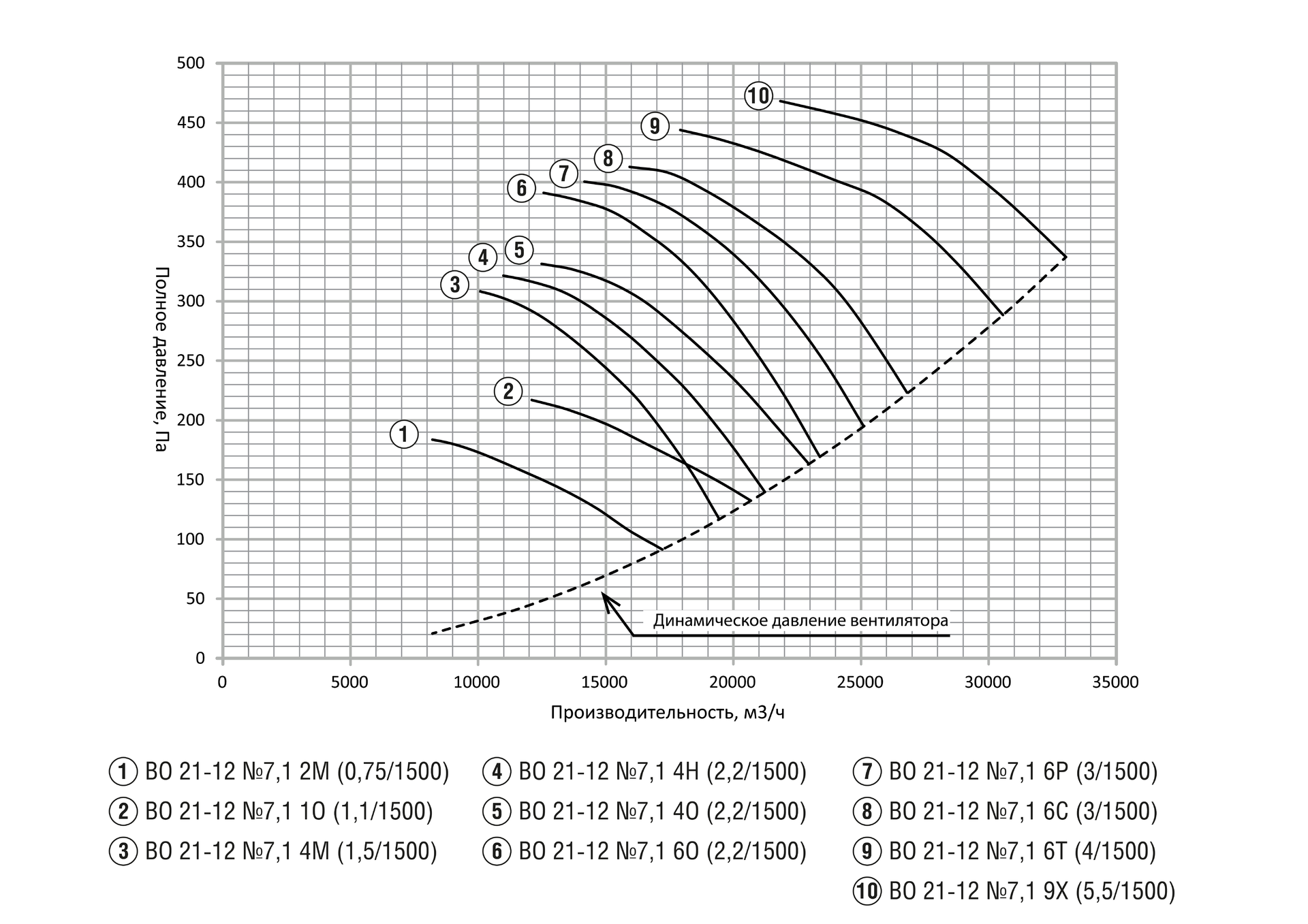

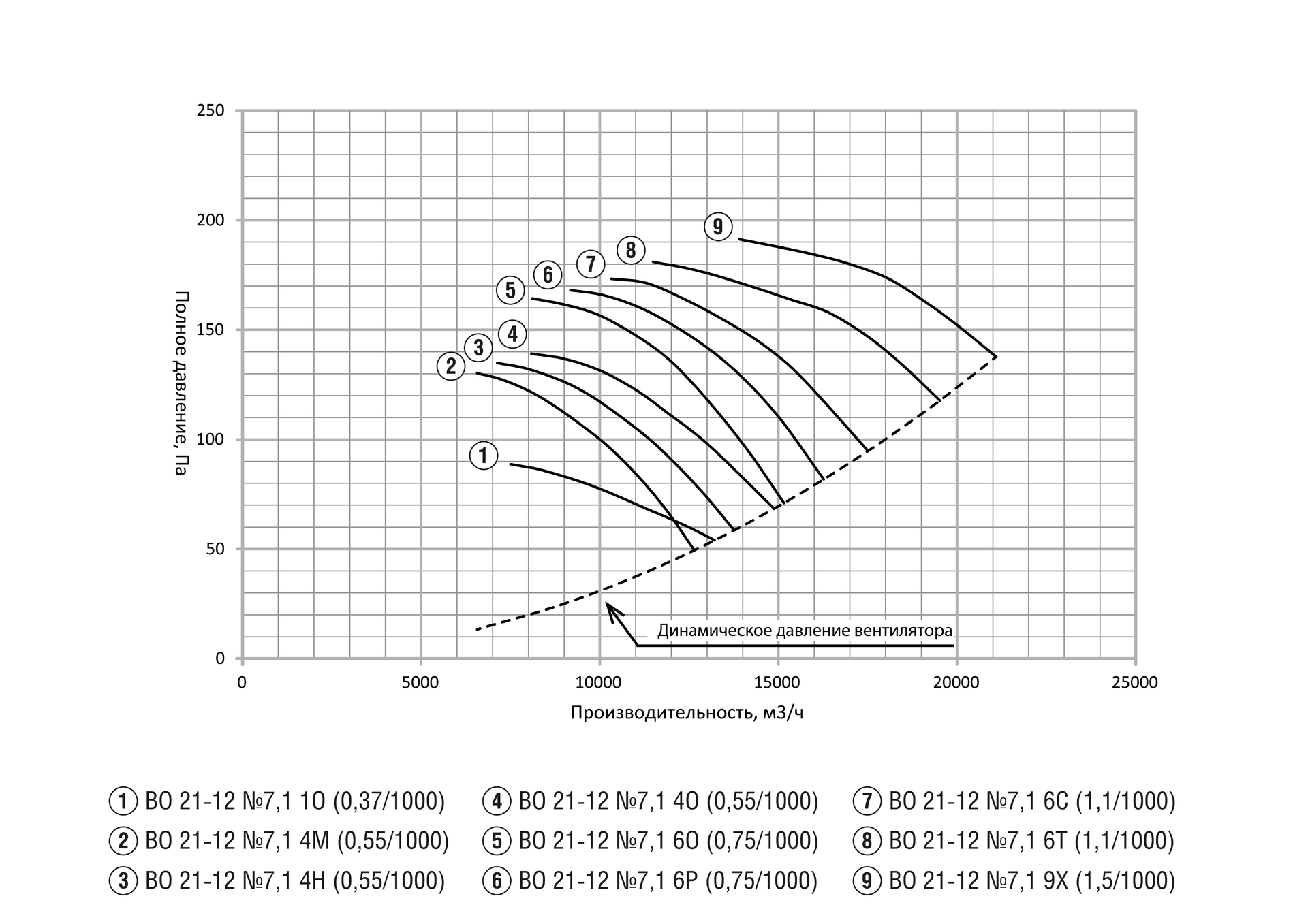

Аэродинамические характеристики
aero-vo-21-12-7.1-1
aero-vo-21-12-7.1-2
aero-vo-21-12-7.1-3
