Купить вентиляторы ВР 280-46-8 (№8) у производителя

Вентилятор ВР 280-46-8 (№8)

Цены (прайс-лист)

Основные параметры :

Среднего давления, одностороннего всасывания
№8 - означает, что диаметр рабочего колеса равен 8 дециметрам (800 мм)
Количество лопаток рабочего колеса - 32 (загнутых вперед)

Конструктивное исполнение :

Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)

В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :

Общего назначения из углеродистой стали (вентилятор ВР 280-46-8 (№8))
Общего назначения жаропрочные из углеродистой стали (ВР 280-46-8Ж2)
Коррозионностойкие из нержавеющей стали (ВР 280-46-8К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-8К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 280-46-8В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 280-46-8ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 280-46-8ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 280-46-8ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 280-46-8ВК3)

Технические характеристики

Мощность электродвигателя (кВт)	Частота вращения (об./мин.)	Параметры в рабочей зоне		Виброизоляторы (марка х кол-во)	Масса, кг
Мощность электродвигателя (кВт)	Частота вращения (об./мин.)	Производительность м³/час	Полное давление (Па)	Виброизоляторы (марка х кол-во)	Масса, кг
Исполнение 1 (схема 1)
15	750	14400-24100	1250-1530	ДО-42 х 5	435
18,5	750	14400-27500	1250-1580	ДО-42 х 5	470
22	750	14400-32000	1250-1640	ДО-43 х 6	513
30	750	14400-41000	1250-1630		580
37	750	15300-48100	1250-1600		670
37	1000	20500-33800	2200-2750		570
45	1000	20500-40000	2200-2850		650
55	1000	20500-47100	2200-2900		680
75	1000	20500-59100	2200-2850		1050
90	1000	20500-65400	2200-2800		965
Исполнение 5 (схема 5)
3	300*	6250-20100	220-275	ДО-43 х 6	410 (без двигателя)
5,5	350*	7410-24100	295-375
7,5	400*	8510-27200	380-490
11	450*	9540-30300	480-610
15	500*	10700-34500	600-760
18,5	560*	11900-38100	750-960
30	620*	13300-42500	910-1190
37	680*	14300-46100	1110-1400
45	750*	16000-51200	1380-1710
55	820*	17500-55500	1600-2010
75	880*	18200-60000	1820-2480

* - частота вращения на рабочем колесе через ременную передачу

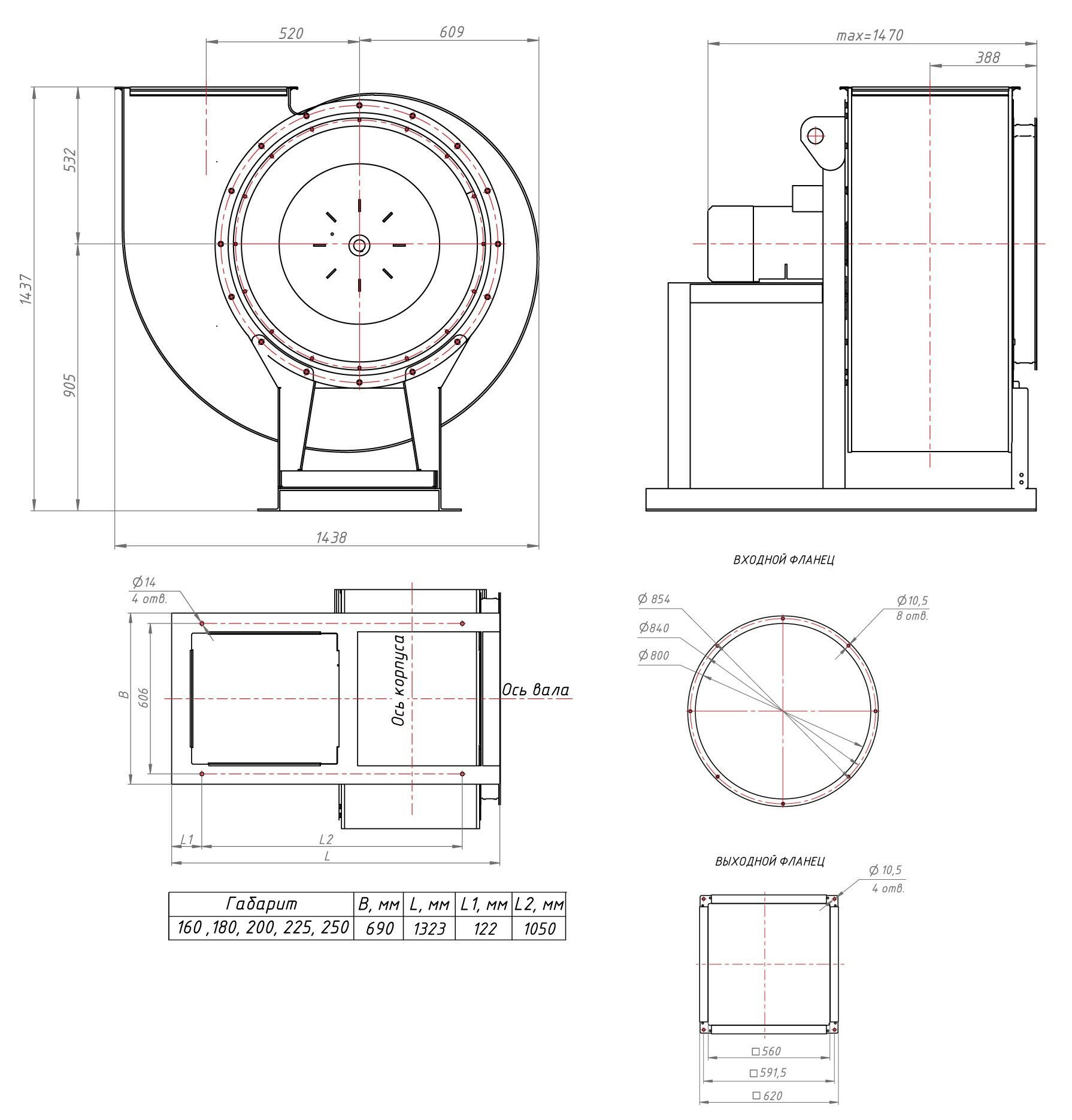

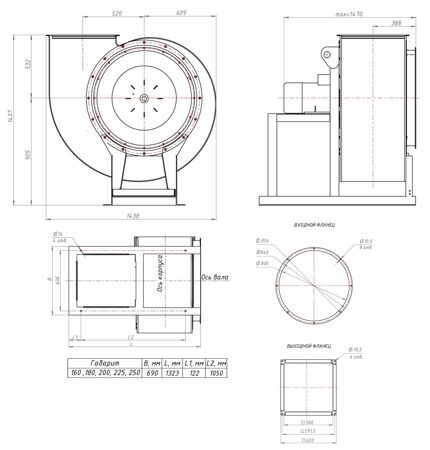

Общие габаритные размеры схема 1 (исполнение 1)

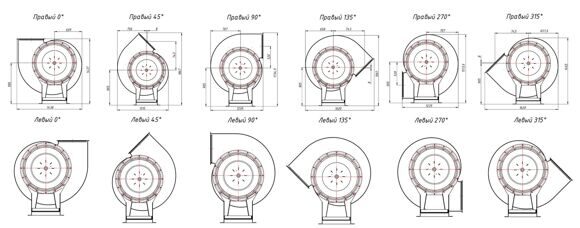

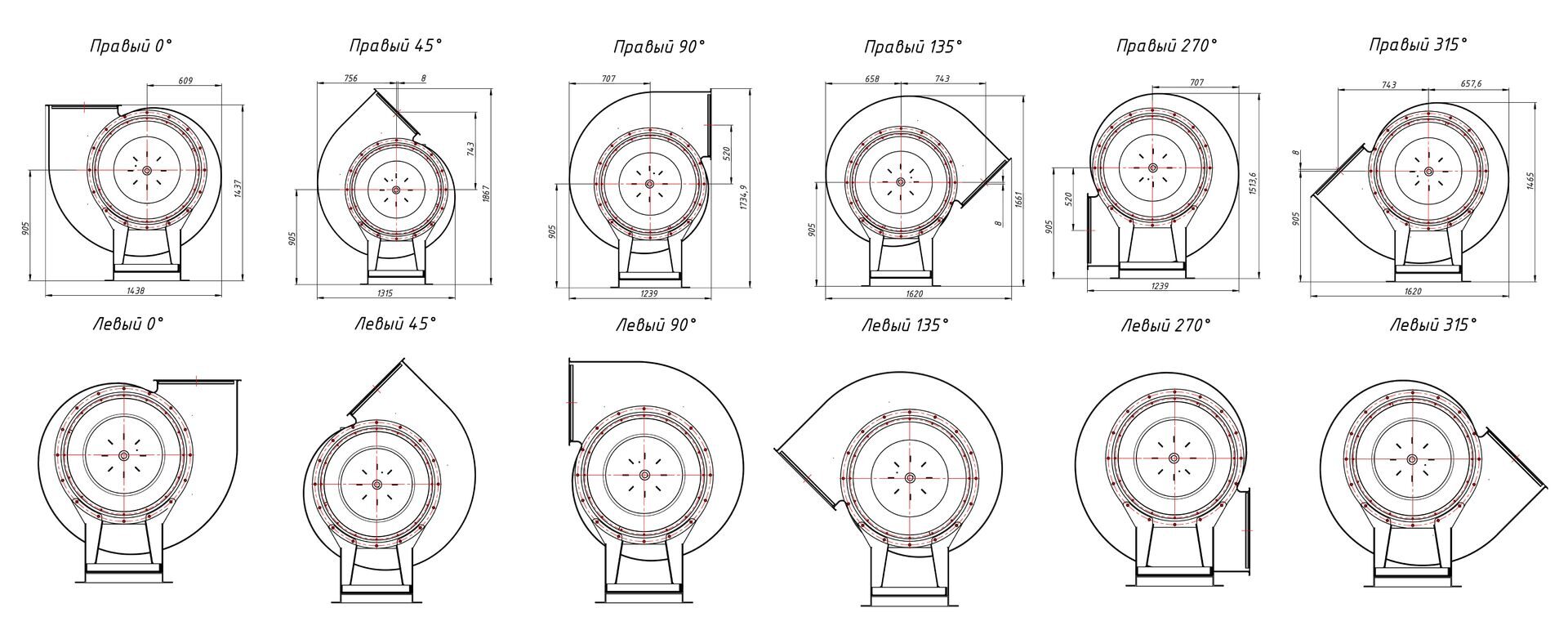

Варианты углов поворота корпуса и зависящие от них габариты (для схемы 1, вид со стороны "улитки")

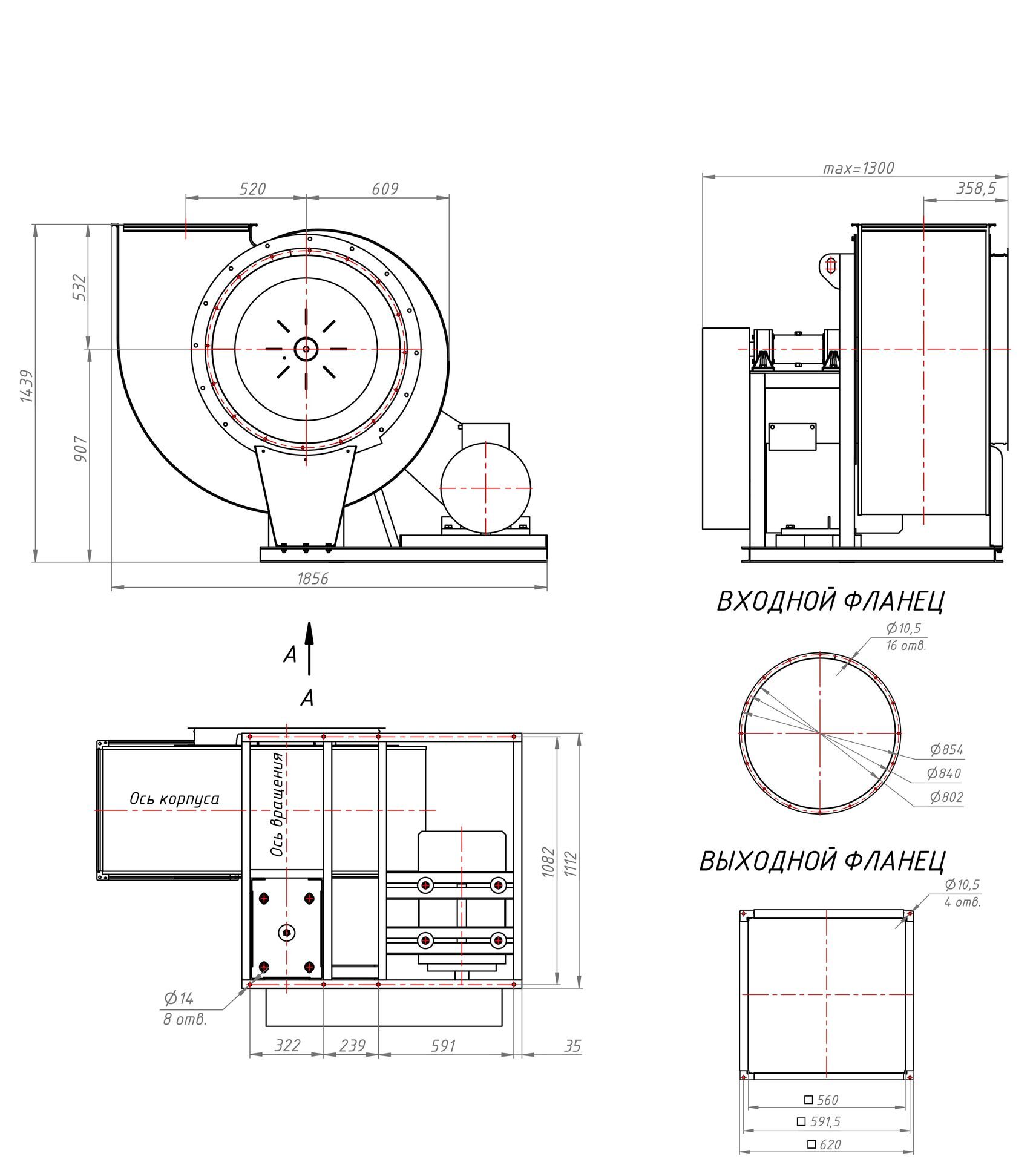

Общие габаритные размеры схема 5 (исполнение 5)

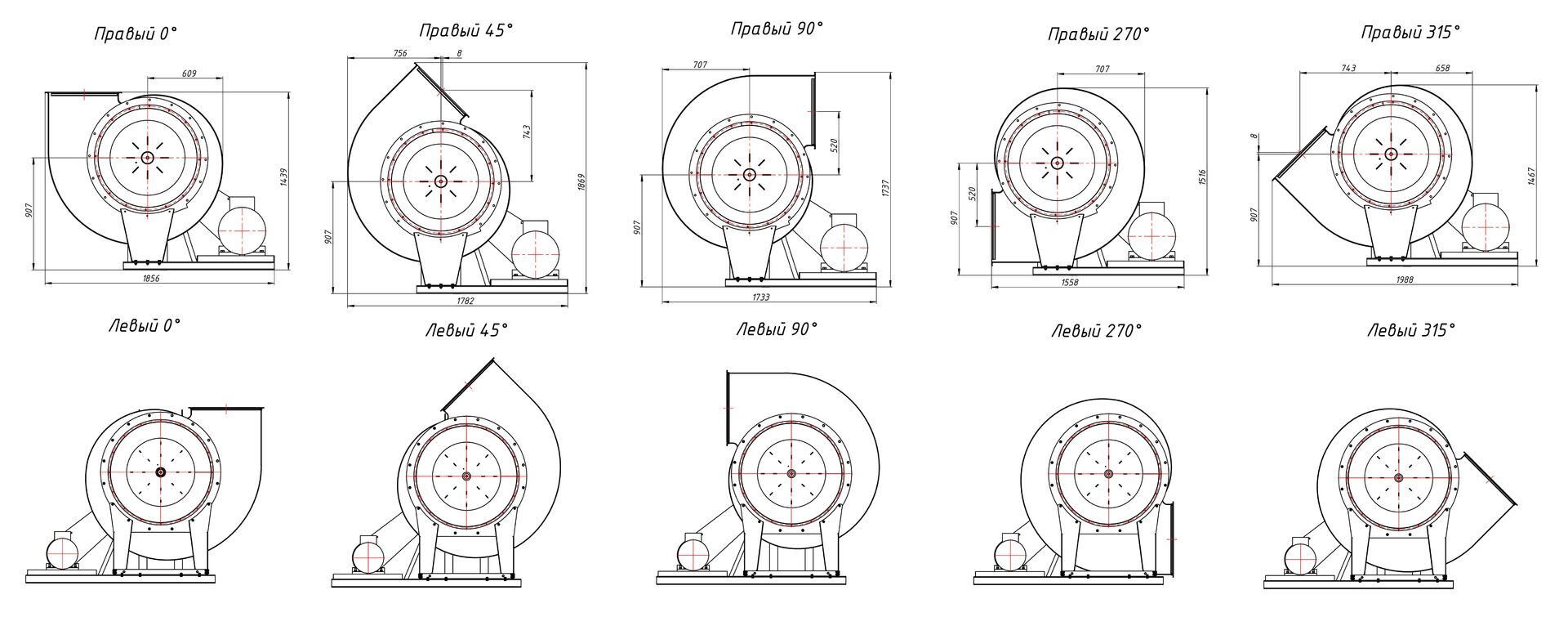

Стандартные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

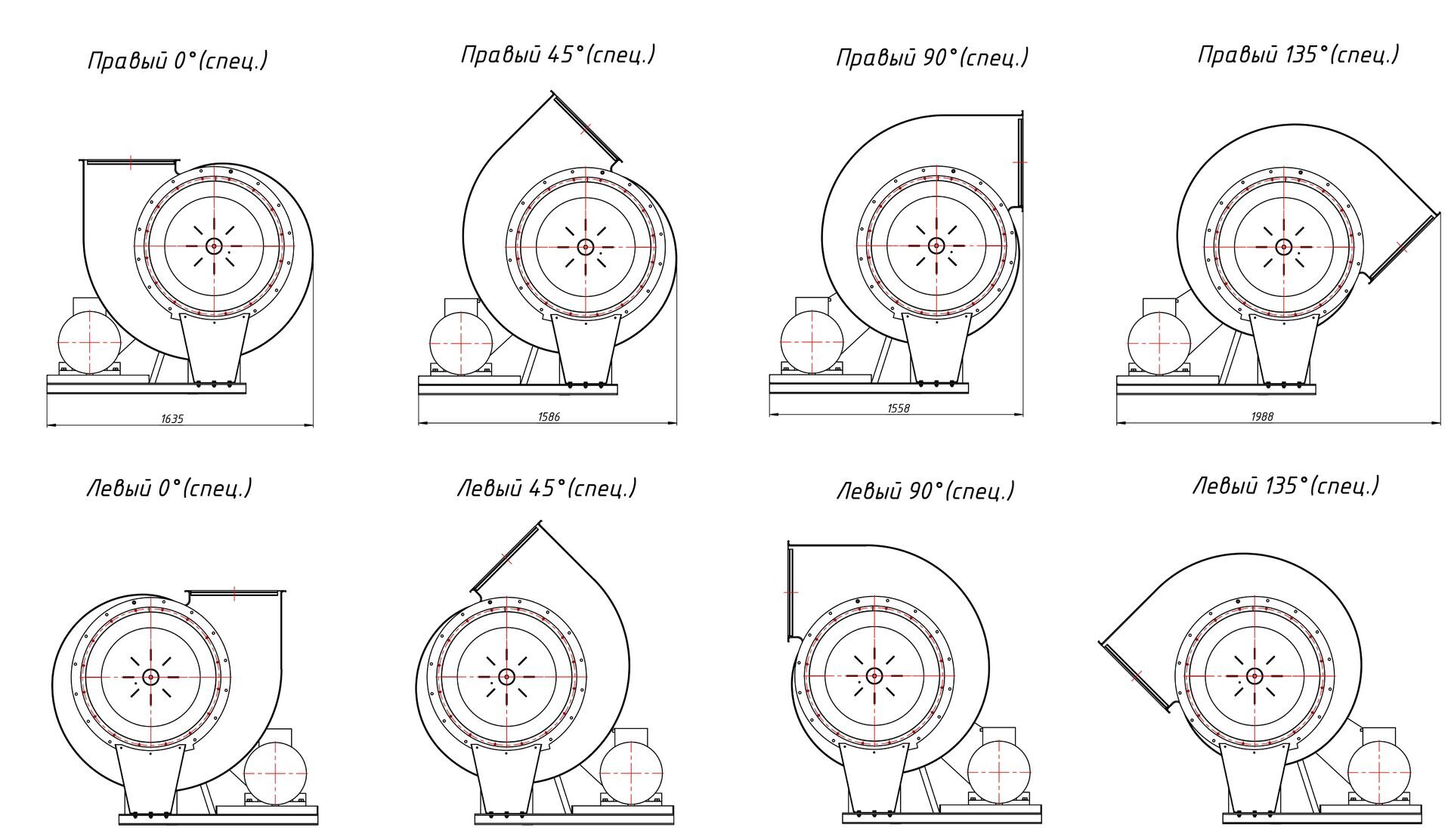

Специальные варианты углов поворота корпуса и зависящие от них габариты (для схемы 5, вид со стороны "улитки")

Аэродинамические характеристики схема 1 (исполнение 1)

Аэродинамические характеристики схема 5 (исполнение 5)

Акустические характеристики схема 1

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	96	97	101	103	99	95	90	82	103
1000	103	104	108	110	106	102	97	89	110

Акустические характеристики схема 5

Частота вращения, об/мин	Значение Lpi в октавных полосах f, Гц								Lpa, дБА
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
750	96	97	101	103	99	95	90	82	103
1000	103	104	108	110	106	102	97	89	110

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Купить вентиляторы

<< к общему описанию
