Вентилятор ВР 140-15-7,1 (№7,1)

Купить вентиляторы ВР 140-15-7,1 (№7,1) у производителя

Вентилятор ВР 140-15-7,1 (№7,1)

Цены (прайс-лист)


Вентилятор ВР 140-15-7,1 (№7,1) схема 1 (исполнение 1)
Основные параметры :
  • Высокого давления, одностороннего всасывания
  • №7,1 - означает, что диаметр рабочего колеса равен 7,1 дециметрам (710 мм)
  • Количество лопаток рабочего колеса - 12 (загнутых назад)
Конструктивное исполнение :
  • Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
  • Общего назначения из углеродистой стали (вентилятор ВР 140-15-7,1 (№7,1))
  • Общего назначения жаропрочные из углеродистой стали (ВР 140-15-7,1Ж2)
  • Коррозионностойкие из нержавеющей стали (ВР 140-15-7,1К1)
  • Коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-7,1К1Ж2)
  • Взрывозащищенные из разнородных материалов (ВР 140-15-7,1В)
  • Взрывозащищенные жаропрочные из разнородных материалов (ВР 140-15-7,1ВЖ2)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 140-15-7,1ВК1)
  • Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 140-15-7,1ВК1Ж2)

Технические характеристики
 Мощность
электродвигателя
(кВт)
 Частота
вращения
(об./мин.)
Параметры в рабочей зоне
при плотности перемещаемого воздуха ρ = 1.2 кг/м3
Виброизоляторы
(марка х кол-во)
Масса,
кг
Производительность
м3/час
Полное давление
(Па)
2,2
1500
792-2160
2550-1700
ДО-41 х 4
ВР-203 х 8
115
15
3000
1692-4500
10900-7050
ДО-42 х 4
ВР-203 х 8
210

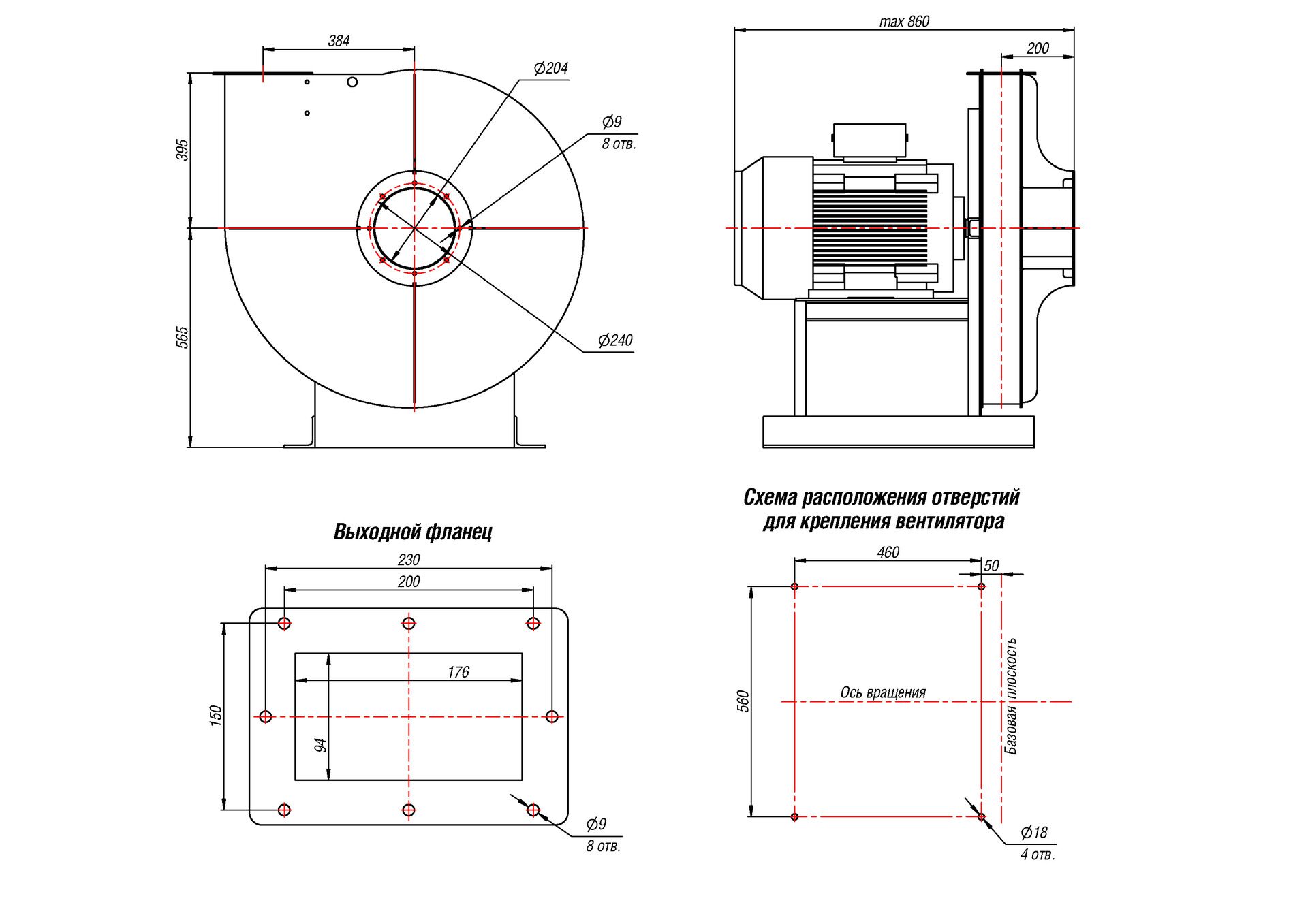

Общие габаритные размеры (мм)
Чертеж вентиляторов высокого давления ВР 140-15-7,1 (№7,1)
Варианты углов поворота корпуса и зависящие от них габариты (вид со стороны "улитки")

Варианты углов поворота корпуса вентиляторов ВР 140-15-7,1 (№7,1)

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
934 422 960 395 875 406 1206 641 848 453 1077 512
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
1079 437 1034 469 848 395 987 422 1079 641 971 406

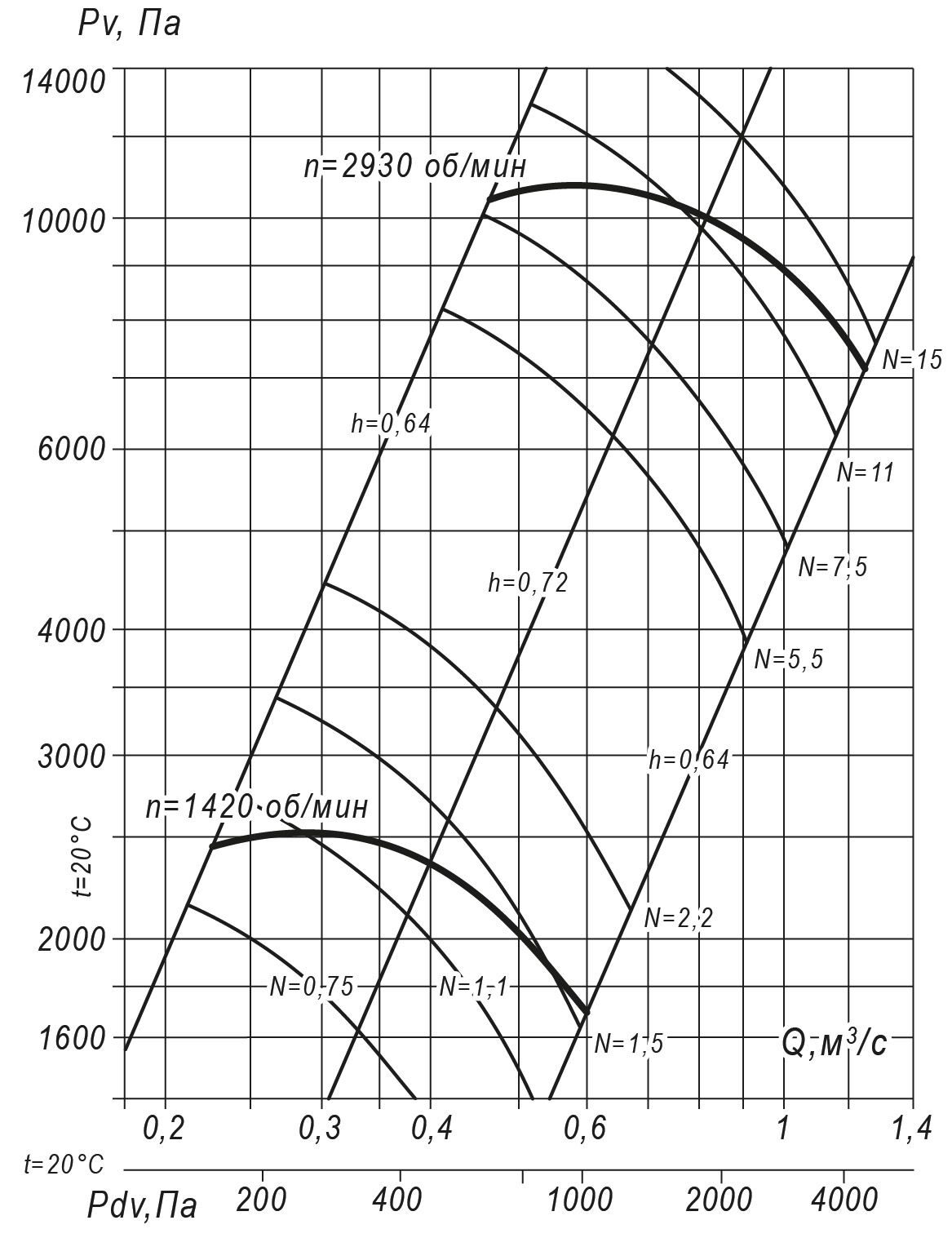

Аэродинамические характеристики вентиляторов ВР 140-15-7,1 (№7,1)

Аэродинамические характеристики вентиляторов ВР 140-15-7,1 (№7,1)

Акустические характеристики
Частота вращения, об/мин Значение Lpi в октавных полосах f, Гц Lpa, дБА
63 125 250 500 1000 2000 4000 8000
1500 80 87 86 87 86 87 84 79 95
3000 97 104 103 104 103 102 100 96 111

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
